Varillas totalmente roscadas: aplicaciones industriales, grados y guía de selección

Camine por cualquier gran sitio de construcción, planta industrial o instalación eléctrica y encontrará varillas roscadas que lo atraviesan — manteniendo las rejillas del techo en su lugar, anclando las bases de los equipos, sosteniendo bandejas para cables y atando acero estructural. Entre los diferentes tipos disponibles, Las varillas totalmente roscadas se destacan como las más versátiles: roscados continuamente de un extremo al otro, se pueden cortar en cualquier longitud requerida en el sitio, colocar en cualquier punto a lo largo de su longitud y ajustar después de la instalación. Para los ingenieros y equipos de adquisiciones que obtienen sujetadores en múltiples aplicaciones, esa flexibilidad es una ventaja operativa significativa. Esta guía cubre qué son las varillas completamente roscadas, dónde se utilizan, cómo seleccionar el grado correcto y qué tener en cuenta durante la instalación.

Lo que diferencia las varillas completamente roscadas de otros sujetadores

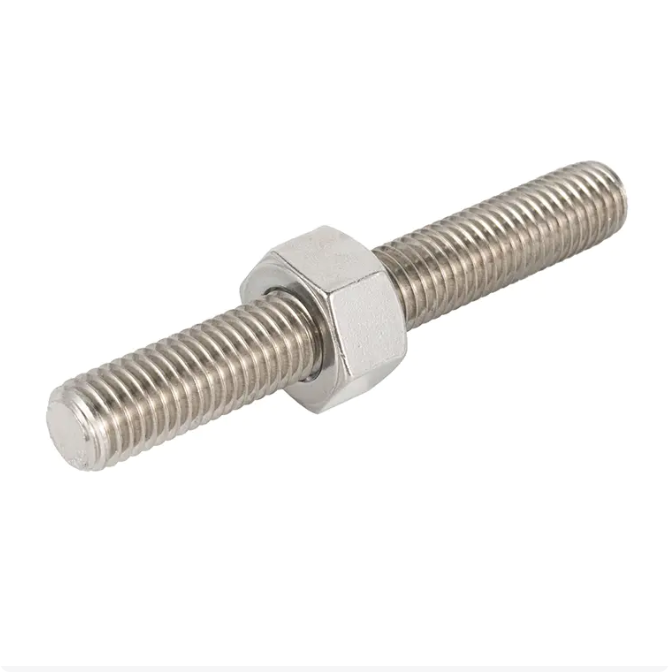

La característica definitoria de una varilla completamente roscada es la rosca continua a lo largo de toda su longitud — sin vástago liso, sin sección media sin rosca. Esta única característica de diseño crea capacidades que los sujetadores parcialmente roscados no pueden igualar.

Compare los tipos principales uno al lado del otro:

Debido a que una varilla completamente roscada no tiene cabeza ni dependencia de longitud fija, es especialmente adecuada para aplicaciones de gran envergadura — suspensiones de techo, soportes de tuberías superiores, tirantes estructurales — donde el punto de conexión varía y el corte in situ es una práctica estándar. Se puede colocar una tuerca en cualquier lugar a lo largo de la varilla y se pueden unir dos varillas de extremo a extremo usando una tuerca de acoplamiento, ampliando el alcance sin fabricación especializada.

Explora nuestro gama de productos de varillas totalmente roscadas para dimensiones estándar y personalizadas en grados de acero al carbono, acero aleado y acero inoxidable.

Aplicaciones industriales clave de varillas totalmente roscadas

Pocos sujetadores aparecen en tantas industrias distintas como la varilla completamente roscada. Su combinación de capacidad de ajuste, resistencia a la tracción y disponibilidad en materiales resistentes a la corrosión lo convierte en la opción predeterminada para tareas de fijación de largo alcance en los siguientes sectores.

Construcción — Estructura de acero, vigas de techo y fijación preincrustada

En la construcción estructural, se utilizan varillas completamente roscadas para unir componentes de estructuras de acero, conectar sistemas de anclaje incrustados en concreto a estructuras por encima del nivel del suelo y suspender sistemas de rejilla de techo de losas superiores. Su capacidad de cortarse a longitudes precisas en el sitio elimina la necesidad de sujetadores fabricados a medida para cada punto de conexión. Las varillas preincrustadas fundidas en concreto durante el vertido crean puntos de anclaje para conexiones estructurales posteriores —, una técnica ampliamente utilizada en bases de columnas, cimientos de equipos y sistemas de soporte de muros cortina. Para conexiones estructurales de acero, Pernos de alta resistencia con estructura de acero complementar varillas roscadas donde se requiere una mayor fuerza de sujeción en patrones de pernos compactos.

Maquinaria — Montaje de equipos y conexiones de marcos

En la fabricación de maquinaria y el ensamblaje de equipos industriales, las varillas completamente roscadas sirven como pernos de amarre del marco, elementos de posicionamiento de la plantilla y tornillos de avance ajustables donde una tuerca deslizante debe moverse a lo largo de la varilla. La rosca continua permite ajustar la posición de los componentes conectados después del montaje — una capacidad que los pernos de longitud fija no pueden proporcionar. Esto los convierte en componentes estándar en marcos de máquinas, accesorios de prueba y sistemas de ensamblaje modulares donde el ajuste dimensional es parte del proceso de instalación.

Industria energética — Bandejas para cables, soportes para cables y fijación de transformadores

Las instalaciones eléctricas dependen en gran medida de varillas roscadas para suspender bandejas de cables de techos y paredes estructurales, soportar conductos y sujetar equipos de transformadores y cuadros de distribución a marcos de montaje. Las varillas generalmente se combinan con tuercas de canal y tuercas de resorte para un reposicionamiento sin herramientas a lo largo de los sistemas de canales de puntal — el método de suspensión estándar en trabajos eléctricos comerciales e industriales. La velocidad de instalación y la flexibilidad posicional hacen que las varillas totalmente roscadas sean el sujetador preferido para estos sistemas.

Ingeniería petroquímica y de tuberías — conexiones de larga distancia y fijación resistente a la corrosión

En plantas petroquímicas e infraestructura de tuberías, se utilizan varillas roscadas para sostener tuberías en tramos horizontales largos, fijar válvulas e instrumentación a bastidores de tuberías y asegurar tanques y recipientes a presión a soportes estructurales. Los entornos exigentes de las refinerías y plantas de procesamiento químico — altas temperaturas, exposición química, humedad elevada — requieren materiales de grado especificado en lugar de acero al carbono estándar. Aquí es donde los grados de acero aleado y las variantes de acero inoxidable se vuelven esenciales, como se explica en la sección de materiales a continuación.

Ingeniería de decoración — Colgado de interiores, iluminación y ajuste de cortinas

En trabajos de equipamiento arquitectónico e interior, las varillas totalmente roscadas proporcionan un sistema de suspensión ajustable para accesorios de iluminación suspendidos, elementos decorativos de techo y ajuste de soportes de paredes cortina. La capacidad de colocar una tuerca en cualquier lugar a lo largo de la longitud de la varilla y bloquearla en su lugar permite a los contratistas ajustar las alturas de instalación después de fijar la varilla —, una ventaja práctica cuando se trabaja con techos estructurales desiguales o superficies inclinadas.

Calificaciones de materiales y requisitos de rendimiento

Seleccionar el grado de material correcto es la decisión de especificación más importante para varillas completamente roscadas. Cada una de las tres categorías principales aborda un conjunto distinto de condiciones de trabajo.

Acero al carbono estándar — Aplicaciones de uso general

Las varillas roscadas de acero con bajo y medio contenido de carbono (que comúnmente cumplen con las normas ASTM A307 Grado A o DIN/ISO equivalentes) son la opción predeterminada para aplicaciones estructurales en interiores, entornos secos y conjuntos no críticos. Ofrecen el mejor valor por unidad de resistencia a la tracción y son fáciles de cortar, roscar y galvanizar para una protección moderada contra la corrosión. Para construcciones estándar, estructuras de maquinaria y trabajos eléctricos interiores en entornos protegidos, el acero al carbono suele ser la especificación adecuada.

Acero aleado de alta resistencia — Servicio de carga pesada y alta temperatura

Cuando el acero al carbono estándar es insuficiente — se especifican sistemas de tuberías de alta presión, equipos de generación de energía, conjuntos de recipientes a presión y conexiones estructurales que requieren una resistencia a la tracción elevada — grados de acero aleado. El más utilizado es el ASTM A193 Grado B7, un acero de aleación de cromo-molibdeno que se enfría y templa para lograr un límite elástico mínimo de 105 ksi y una resistencia a la tracción de 125 ksi. Está clasificado para temperaturas de servicio de hasta 427°C (800°F), lo que lo convierte en la especificación estándar para petróleo y gas, generación de energía y fijación industrial pesada. Nuestro Varillas roscadas ASTM A193 B7 para servicio a alta temperatura se producen según todas las especificaciones con informes de pruebas de materiales disponibles por lote.

Para aplicaciones criogénicas y de baja temperatura — comunes en instalaciones de GNL e infraestructura de almacenamiento en frío — ASTM A320 Grado L7 proporciona la tenacidad al impacto requerida a temperaturas bajo cero que el acero de aleación B7 estándar no puede ofrecer. Vea nuestro Varillas roscadas ASTM A320 L7 para servicio a baja temperatura para especificaciones y tamaños disponibles.

Acero inoxidable — Entornos resistentes a la corrosión y de alta limpieza

En entornos donde el acero al carbono se corroe inaceptablemente rápido — se especifican construcciones costeras, procesamiento químico, instalaciones alimentarias y farmacéuticas, trabajos arquitectónicos al aire libre — varillas roscadas de acero inoxidable. El grado 304 cubre la mayoría de las aplicaciones interiores y exteriores en general. El grado 316, que contiene molibdeno para mejorar la resistencia a los cloruros y la exposición química, es necesario en entornos marinos, petroquímicos y de lavado ácido. La contrapartida es el coste: las varillas de acero inoxidable tienen un precio significativamente superior al del acero al carbono, por lo que es importante realizar una evaluación ambiental correcta antes de la especificación.

Cómo seleccionar la varilla completamente roscada adecuada para su proyecto

Cuatro dimensiones de especificación determinan si una varilla completamente roscada funcionará correctamente en una aplicación determinada.

1. Diámetro y paso de rosca

El diámetro y el paso de la rosca deben coincidir con las tuercas y los orificios roscados del conjunto. Las varillas métricas siguen los estándares ISO (las M6 a M64 son las más comunes en el trabajo industrial); las varillas de la serie de pulgadas siguen UNC o UNF según ASME B1.1. La mezcla de hardware métrico y de pulgadas es un error de instalación común que provoca la extracción de roscas — confirme el estándar de roscas de todos los componentes coincidentes antes de realizar el pedido.

2. Longitud y corte in situ

Las varillas completamente roscadas generalmente se suministran en longitudes estándar de 1 metro o 3 metros (o longitudes imperiales equivalentes) y se cortan a medida en el sitio utilizando una sierra para metales, una amoladora angular o un cortador de varillas. Después del corte, se debe desbarbar el extremo cortado y, cuando sea necesario, volver a perseguirlo con una matriz restauradora de roscas para garantizar un acoplamiento limpio de la tuerca. Pedir varillas cercanas a la longitud requerida reduce tanto el desperdicio de material como el tiempo de corte.

3. Tratamiento de superficies

Para varillas de acero al carbono en ambientes exteriores o moderadamente corrosivos, el galvanizado (electrogalvanizado) proporciona protección básica. La galvanización por inmersión en caliente ofrece un revestimiento más pesado y una vida útil al aire libre significativamente más larga. Para entornos de corrosión severa, especificar acero inoxidable es más confiable que confiar en recubrimientos superficiales de acero al carbono. Nuestro Tuercas hexagonales pesadas para conjuntos de varillas roscadas están disponibles en tratamientos de superficie coincidentes para garantizar la compatibilidad galvánica en todo el conjunto de sujetadores.

4. Compatibilidad de hardware de acoplamiento

Una varilla completamente roscada funciona como parte de un sistema. Las tuercas, arandelas y acoplamientos emparejados con él deben coincidir en estándar de rosca, grado y tratamiento de superficie. Para varillas de aleación de alta resistencia (B7), el emparejamiento estándar son tuercas hexagonales pesadas ASTM A194 Grado 2H. Para varillas de acero inoxidable, utilice tuercas de acero inoxidable del mismo grado para evitar la corrosión galvánica en la interfaz. No hacer coincidir el grado de tuerca con el grado de varilla —particularmente usando tuercas de resistencia estándar en varillas de alta resistencia— transfiere tensión al componente más débil y compromete la capacidad nominal del conjunto.

Consejos de instalación y errores comunes que se deben evitar

Las varillas completamente roscadas son fáciles de instalar, pero un puñado de errores recurrentes son responsables de la mayoría de las fallas en el campo.

Cortar sin desbarbar. Un extremo cortado con una rebaba o una rosca comprimida no se acoplará limpiamente a una tuerca. Desbarbe siempre los extremos cortados con una lima o amoladora y vuelva a perseguir el hilo con una matriz si el corte se realizó con una cuchilla que distorsionó el perfil del hilo. Forzar una tuerca sobre una rosca dañada provoca irritaciones y dificulta o imposibilita el desmontaje posterior.

Subapretamiento en aplicaciones de suspensión. Las varillas roscadas en servicio de suspensión superior — rejillas de techo, bandejas de cables, iluminación — dependen del torque correcto de las tuercas para mantener la carga de sujeción contra vibraciones. Las conexiones poco apretadas se retiran gradualmente, especialmente en entornos con vibraciones mecánicas provenientes de equipos HVAC o tránsito peatonal en pisos superiores. Utilice una llave dinamométrica o un destornillador de impacto calibrado y aplique un compuesto de bloqueo de roscas donde se espere vibración.

Saltarse el antiadherente en conjuntos de acero inoxidable. Las roscas de acero inoxidable son propensas a irritarse — la capa de óxido que le da al acero inoxidable su resistencia a la corrosión también aumenta la fricción entre las roscas de acero inoxidable coincidentes bajo torsión. Una vez que comienza el desgaste, la tuerca se agarrota y es necesario cortar la varilla. Aplique disulfuro de molibdeno o un compuesto antiadherente a base de PTFE a las roscas de acero inoxidable antes del ensamblaje y apriételo lentamente con la mano antes de aplicar torsión.

Usando el grado de nuez incorrecto. En aplicaciones estructurales y de presión de alta carga, la tuerca debe estar clasificada para que coincida con la varilla. Una tuerca hexagonal estándar en una varilla A193 B7 se desgastará antes de que la varilla ceda — el modo de falla está en la tuerca, no en la varilla, y el conjunto no da ninguna advertencia antes de soltarse. Especifique tuercas hexagonales pesadas según el grado ASTM A194 apropiado para todos los conjuntos de varillas de alta resistencia.

Ignorar la expansión térmica en el servicio de alta temperatura. En la generación de energía y aplicaciones petroquímicas donde las varillas operan a temperaturas elevadas, el conjunto debe adaptarse a la expansión térmica. Las conexiones de extremo fijo sin margen de expansión crean tensión de flexión en la varilla a medida que el sistema se calienta. Consulte el estándar de ingeniería aplicable para conocer los requisitos de las juntas de expansión al especificar varillas completamente roscadas para servicio a alta temperatura.
