Por qué la geometría de rosca trapezoidal es el estándar de ingeniería para tornillos niveladores

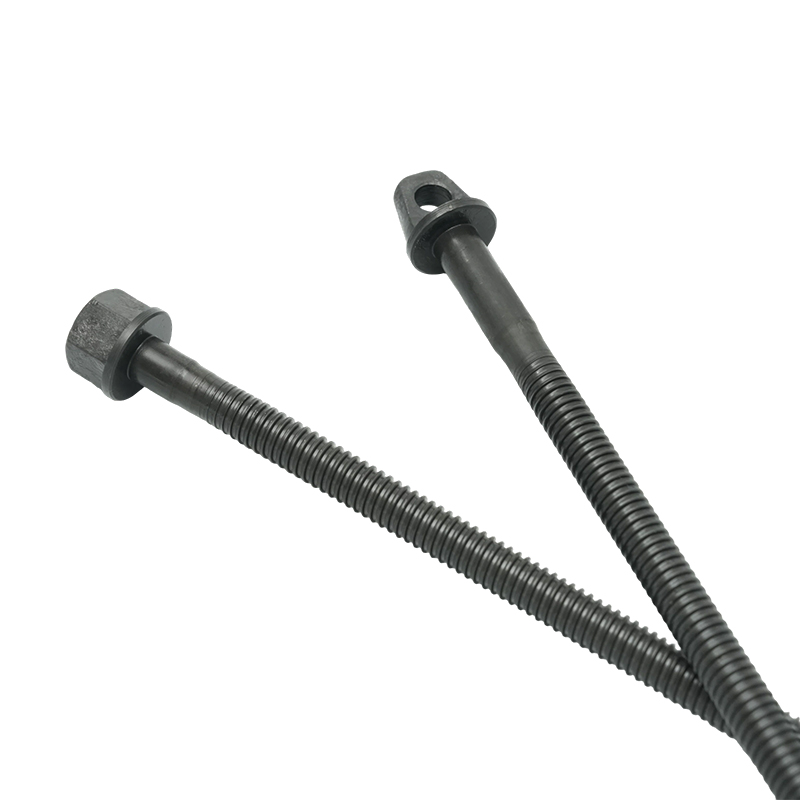

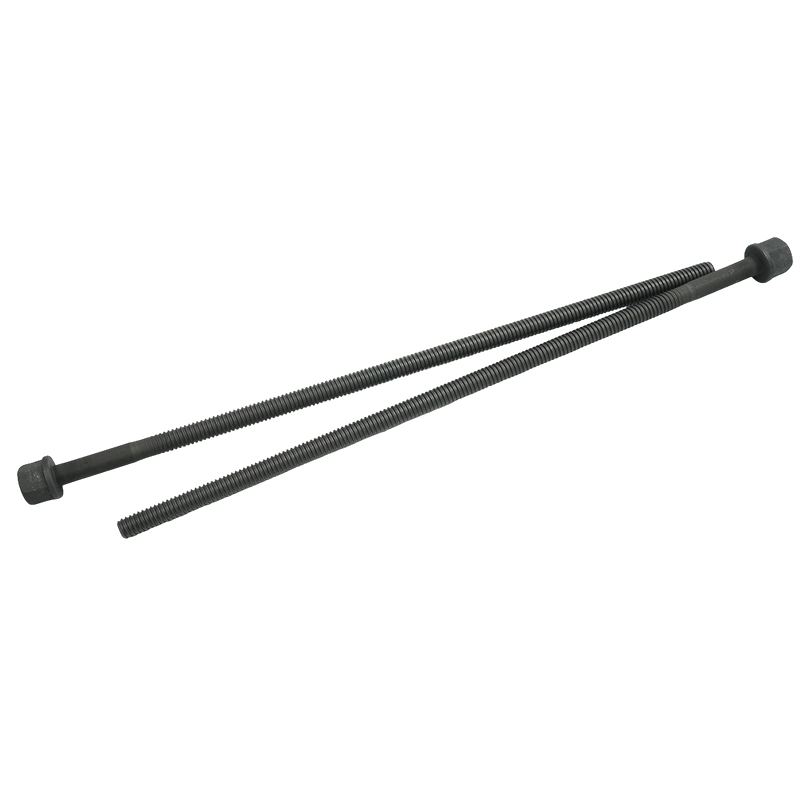

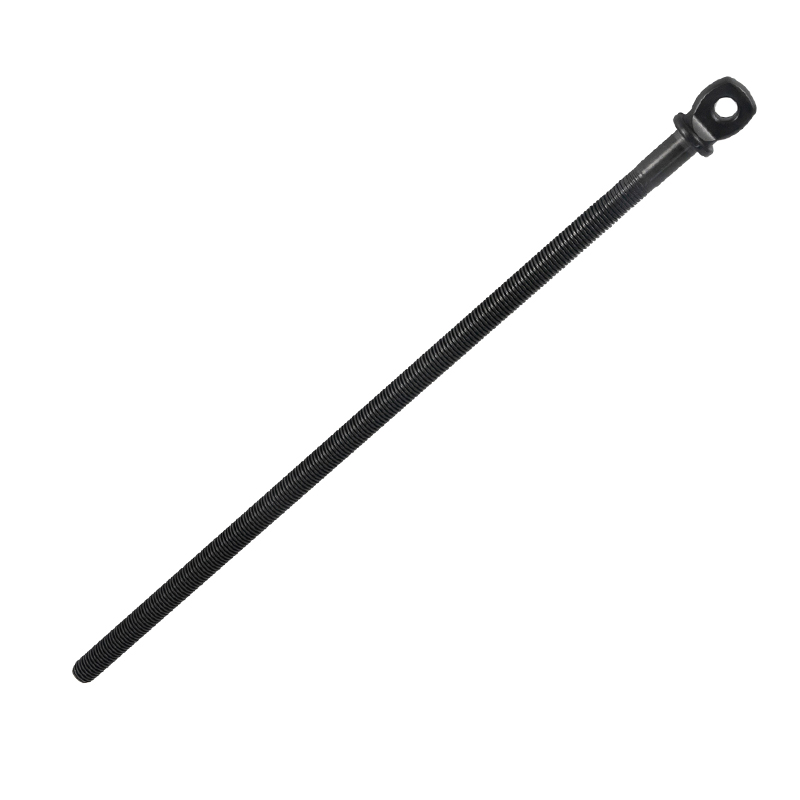

El perfil de rosca trapezoidal utilizado en las varillas roscadas de los gatos de tijera no es una convención arbitraria: es el resultado de un conjunto específico de compensaciones mecánicas que las roscas métricas de perfil en V no pueden satisfacer en aplicaciones de transmisión de potencia. Comprender por qué el perfil trapezoidal domina en Tornillos Jack ayuda a ingenieros y especialistas en adquisiciones a identificar componentes falsificados o mal especificados antes de que lleguen al kit de herramientas de emergencia de un vehículo.

El estándar de rosca trapezoidal ISO 2904 define un ángulo de flanco incluido de 30°, en comparación con el ángulo de flanco de 60° de las roscas de sujetadores métricos estándar. Este ángulo menos profundo produce tres consecuencias mecánicas que son críticas para el rendimiento del husillo elevador:

• Mayor eficiencia mecánica: El flanco de 30° reduce el componente de fuerza radial durante la carga axial. Un husillo trapezoidal que funciona bajo carga logra una eficiencia mecánica del 50 al 70 % por revolución, en comparación con el 20 al 40 % de una rosca en V de paso equivalente. En un gato de tijera, esto significa que se desperdicia menos torsión del operador al superar la fricción de la rosca y se convierte más en fuerza de elevación contra la carga del vehículo.
• Mayor fuerza radicular del diente: El mayor ancho de raíz en la base de la sección transversal de la rosca trapezoidal proporciona un área de corte mayor por diente. Bajo el momento de flexión generado cuando un gato de tijera cargado alcanza su extensión completa, esta geometría de raíz resiste la falla por cizallamiento de los dientes, un modo de falla que causaría una caída repentina e incontrolada del vehículo que se soporta.
• Autobloqueo predecible: El ángulo de hélice de una rosca trapezoidal en pasos típicos de husillo (normalmente paso de 4 a 6 mm en diámetros de 16 a 22 mm) mantiene el ángulo de avance por debajo del ángulo de fricción de la interfaz acero-acero. Esto garantiza que el gato permanezca bloqueado en su posición cuando el operador suelta la manivela, una propiedad crítica para la seguridad de cualquier mecanismo de carga.

Shanghai Soverchannel Industrial Co., Ltd. fabrica varillas roscadas trapezoidales con perfil de rosca verificado mediante medición con comparador óptico y medidores de anillos roscados calibrados según ISO 2904, lo que garantiza que el ángulo del flanco y la tolerancia del diámetro de paso cumplan con los requisitos funcionales de los conjuntos de gatos de tijera en todo el rango de longitud de 300 a 700 mm suministrados a clientes OEM y de posventa de automóviles.

Roscas trapezoidales laminadas o cortadas en varillas roscadas de gato de tijera: qué proceso ofrece una mejor vida útil ante la fatiga

Tanto el laminado como el corte de roscas pueden producir perfiles trapezoidales dimensionalmente correctos en varillas de tornillo de gato de tijera, y ambos se especifican en producción. Sin embargo, la condición metalúrgica del subsuelo que dejan difiere fundamentalmente, y esa diferencia determina cómo se comporta la varilla roscada durante miles de ciclos de carga en el uso en el campo, particularmente en condiciones de emergencia al borde de la carretera donde los gatos de tijera deben funcionar de manera confiable después de meses o años de almacenamiento.

Comparación de procesos: laminado de roscas versus corte de roscas para tornillos niveladores

La tensión residual de compresión introducida en la raíz de la rosca por laminación es la ventaja clave en fatiga. Las grietas por fatiga se nuclean y propagan bajo tensión de tracción; La tensión residual de compresión en la raíz se opone efectivamente a esta fuerza de apertura de grieta y extiende el número de ciclos de carga antes del inicio. Para una varilla roscada de gato de tijera con capacidad de 2000 kg, la tensión de flexión alterna en extensión total no es trivial, particularmente para varillas más largas en el rango de 600 a 700 mm donde la deflexión de la columna bajo carga excéntrica agrega flexión a la tensión axial primaria. Las varillas laminadas roscadas con esta especificación de longitud conllevan un riesgo de fatiga significativamente menor, razón por la cual los proveedores automotrices en volumen y los fabricantes de gatos OEM especifican constantemente el corte por rodadura para las cantidades de producción.

Selección de materiales para varillas roscadas de gato de tijera: lo que ofrecen los aceros 35K y 45K bajo carga

La selección de acero estructural al carbono 35K y 45K para varillas roscadas de gato de tijera refleja un equilibrio deliberado entre resistencia, tenacidad y maquinabilidad que los materiales alternativos, incluidos los grados de aleación o acero con bajo contenido de carbono, no logran con tanta eficiencia para esta aplicación específica. La designación "K" en los aceros al carbono estándar GB/T chinos (equivalente a aproximadamente AISI 1035 y AISI 1045 respectivamente) indica un contenido controlado de azufre y fósforo que mejora la maquinabilidad mientras mantiene la respuesta de la propiedad mecánica al tratamiento térmico de enfriamiento y revenido que hace que estos grados sean adecuados para componentes de transmisión de potencia cargados dinámicamente.

Propiedades mecánicas después del tratamiento de enfriamiento y revenido

El mayor contenido de carbono de 45K ofrece mayor límite elástico y de tracción después del tratamiento térmico, lo que lo convierte en la opción preferida para varillas roscadas en rangos de longitud más largos (por encima de 500 mm) y categorías de carga más altas que se acercan a la capacidad nominal de 2000 kg. La compensación es un alargamiento ligeramente reducido (16% versus 20% para 35K), lo que refleja una ductilidad marginalmente menor. Para las varillas de tornillo, esto permanece dentro del margen de seguridad para la aplicación porque el modo de falla dominante bajo sobrecarga es la deformación de la rosca o el pandeo de la columna en lugar de una fractura frágil repentina, y ambos grados mantienen la resistencia al impacto por encima de los niveles requeridos para las condiciones de uso automotriz en carreteras.

35K se especifica más comúnmente para varillas más cortas en el rango de 300 a 450 mm, donde la tensión de flexión en extensión total es menor y donde el mayor alargamiento proporciona una mejor absorción de energía si el gato se sobrecarga accidentalmente, un escenario más probable en manos de usuarios no profesionales en la carretera que en entornos de taller controlados. Shanghai Soverchannel Industrial Co., Ltd. selecciona entre estos grados según las especificaciones de carga y longitud proporcionadas por el cliente, y la verificación de la dureza del tratamiento térmico se incluye en el informe de inspección saliente para cada lote de producción.

Ennegrecimiento versus galvanizado en tornillos elevadores: protección contra la corrosión adaptada a las condiciones de almacenamiento

El tratamiento de prevención de oxidación aplicado a las varillas roscadas de los gatos de tijera no es una decisión puramente cosmética. Un gato de tijera es uno de los componentes menos utilizados en un vehículo: generalmente se almacena intacto durante meses o años en el compartimiento para ruedas de repuesto del maletero, a menudo en condiciones de condensación, contaminación por sal de la carretera y cambios de temperatura que promueven la oxidación de la superficie. Una varilla roscada que se ha corroído durante el almacenamiento puede atascarse en la tuerca durante el uso de emergencia, lo que ofrece una capacidad de elevación nula precisamente cuando más se necesita.

Tratamiento de ennegrecimiento (óxido negro)

El ennegrecimiento produce un recubrimiento de conversión de magnetita de Fe₃O₄ de aproximadamente 1 a 2 µm de espesor mediante un proceso de oxidación alcalina controlada a 135–145 °C. El recubrimiento en sí prácticamente no aporta ningún cambio dimensional al perfil de la rosca, lo cual es fundamental para roscas trapezoidales donde incluso 5 a 10 µm agregados por lado podrían apretar el ajuste de la rosca y aumentar el par de operación. El ennegrecimiento proporciona una resistencia leve a la corrosión (normalmente de 6 a 12 horas en niebla salina neutra según ASTM B117) y debe sellarse con aceite o cera para funcionar en el extremo superior de este rango. Es rentable para la producción de gran volumen y es el tratamiento estándar para las varillas de tornillo gato suministradas como equipo OEM de vehículos, donde el ambiente sellado del maletero y el recubrimiento de aceite aplicado en fábrica extienden la vida útil de almacenamiento mucho más allá de lo que sugieren las horas de niebla salina.

Tratamiento de galvanoplastia de zinc

El revestimiento de electrozinc con un espesor de 5 a 8 µm proporciona una resistencia a la niebla salina significativamente mayor, generalmente entre 72 y 120 horas antes de que aparezca óxido blanco y entre 200 y 300 horas antes de que aparezca óxido rojo en el acero base, cuando se aplica una capa de pasivación de cromato sobre el zinc. Para las varillas de husillo especificadas para la venta de repuestos o mercados de exportación donde los entornos de almacenamiento están menos controlados que la cadena de suministro OEM, el sistema de zinc más cromato ofrece una protección a largo plazo significativamente mejor. La adición dimensional del galvanoplastia (aproximadamente 5 a 8 µm por superficie) es lo suficientemente pequeña como para que las tolerancias de rosca trapezoidal estándar 6e la acomoden sin requerir tuercas de gran tamaño, a diferencia de la galvanización en caliente que agrega 45 a 85 µm y requeriría ajustes compensatorios de la rosca de la tuerca.

La elección entre ennegrecimiento y galvanizado para una determinada producción de varillas de tornillo depende del canal de uso final del cliente, el entorno de almacenamiento y los requisitos de exportación. Shanghai Soverchannel Industrial Co., Ltd. ofrece ambos tratamientos de superficie con registros documentados de pruebas de niebla salina de Nantong Jinzhai Hardware Co., Ltd., lo que permite a los clientes especificar el nivel de protección adecuado y recibir evidencia objetiva del rendimiento de la corrosión con cada lote de entrega en lugar de depender únicamente de la inspección visual.

Riesgo de pandeo de columnas en tornillos de gato largos: cómo interactúan la longitud de la varilla y la carga

Una varilla roscada de gato de tijera en extensión completa es estructuralmente una columna delgada bajo carga de compresión, no un simple sujetador de tensión. A medida que la longitud de la varilla aumenta de 300 mm a 700 mm, la relación de esbeltez de la columna aumenta proporcionalmente y la carga crítica a la que la varilla se pandeará lateralmente disminuye a medida que aumenta el cuadrado de la longitud. Esto significa que una varilla de 700 mm, en igualdad de condiciones, tiene aproximadamente una cuarta parte de la resistencia al pandeo de una varilla de 300 mm de sección transversal idéntica, una relación descrita por la fórmula de pandeo de Euler que fundamentalmente determina por qué las varillas de husillo más largas requieren diámetros más grandes o grados de material más altos para mantener índices de carga equivalentes.

• factores de longitud efectiva: En un gato de tijera, la varilla roscada está limitada en ambos extremos por las juntas de pivote de los brazos de tijera, una condición de contorno pasador-pasador con un factor de longitud efectiva (K) de 1,0. Esto es menos favorable que una columna de extremo fijo (K = 0,5) pero más favorable que una columna en voladizo (K = 2,0). La longitud efectiva para el cálculo de pandeo es igual a la longitud total de la varilla entre los puntos de enganche, no a la longitud nominal de la varilla.
• Efecto de carga excéntrica: En el uso en el campo, el punto de apoyo del vehículo rara vez está perfectamente centrado en la silla del gato, lo que introduce un momento de flexión que se superpone a la carga de compresión axial. Esta excentricidad reduce la carga de pandeo efectiva por debajo del valor crítico de Euler. Para varillas en el rango de 600 a 700 mm bajo carga cercana a la nominal, incluso 5 a 10 mm de desplazamiento de la silleta desde el centro pueden producir una deflexión lateral en el punto medio de la varilla que excede el rendimiento del material, razón por la cual las capacidades de carga en especificaciones de tornillos elevadores más largos incorporan un factor de seguridad más conservador que las varillas más cortas de diámetro equivalente.
• Guía de relación diámetro-longitud: La práctica industrial para las varillas roscadas de gato de tijera apunta a una relación mínima entre diámetro y longitud efectiva que mantenga la carga crítica de Euler al menos 3 veces la carga de trabajo nominal. Para una varilla de 700 mm de longitud efectiva con capacidad nominal de 2000 kg (aproximadamente 20 kN), esto generalmente requiere un diámetro de rosca nominal de al menos 20 a 22 mm en acero 45K. Reducir a un diámetro de 16 mm en esta longitud para ahorrar peso o costo hace que el factor de seguridad contra el pandeo sea inferior a 2,0 bajo carga excéntrica, un margen inaceptable para equipos de soporte de emergencia.

Shanghai Soverchannel Industrial Co., Ltd. diseña secciones transversales de varillas de husillo teniendo en cuenta los criterios de área de tensión de la rosca y de pandeo de la columna para cada combinación de longitud y carga en el rango de 300 a 700 mm, en lugar de aplicar un solo diámetro en todas las longitudes. Este enfoque, respaldado por la profunda experiencia en ingeniería de la empresa en transmisión automotriz y componentes de sujeción, garantiza que la capacidad de carga nominal de 2000 kg sea realmente alcanzable en extensión total, no solo en carrera parcial, donde el riesgo de pandeo es menor.

Especificación de eficiencia de transmisión y par de operación para varillas roscadas de gato de tijera

El esfuerzo mecánico requerido para operar un gato de tijera (el torque que un ocupante del vehículo debe aplicar a la manivela para levantar el vehículo) está directamente determinado por la eficiencia de la rosca de la varilla roscada, el avance y la condición de fricción. Una varilla roscada ineficiente o corroída puede requerir pares de torsión que exceden lo que un adulto promedio puede soportar, convirtiendo una herramienta de emergencia en la carretera en una pieza de equipo inutilizable. Comprender qué impulsa el par de operación permite a los compradores e ingenieros especificar tornillos elevadores que permanezcan operativos durante toda su vida útil en lugar de solo cuando son nuevos.

Factores que determinan el par de operación requerido

Un objetivo de torque de operación práctico para un gato de tijera de vehículo con una carga de 1000 kg suele ser de 15 a 25 N·m en el casquillo de la manivela, lo que se puede lograr con una llave de tuercas estándar de 400 mm por parte de un adulto promedio aplicando aproximadamente 40 a 60 N de fuerza manual. Si la varilla del tornillo del gato tiene corrosión superficial que aumenta el coeficiente de fricción de la rosca de 0,12 (ligeramente engrasado, estado nuevo) a 0,22 (seco, ligeramente oxidado), el par de operación con la misma carga aumenta aproximadamente entre un 70% y un 80%, lo que potencialmente eleva el esfuerzo requerido más allá de lo que un operador de estructura más pequeña puede soportar en una emergencia real. Este es el argumento de ingeniería para que la calidad del tratamiento superficial de los tornillos niveladores sea una especificación funcional, no simplemente estética.

Shanghai Soverchannel Industrial Co., Ltd. valida la suavidad de la transmisión en varillas roscadas de gato de tijera a través de pruebas de rotación sin carga bajo ensamblaje con tuercas emparejadas, confirmando un torque consistente sin atascos en toda la longitud de la carrera: un punto de control de calidad que detecta defectos en la superficie, desviaciones en la forma de la rosca y errores de paso que la inspección dimensional por sí sola no puede detectar.
