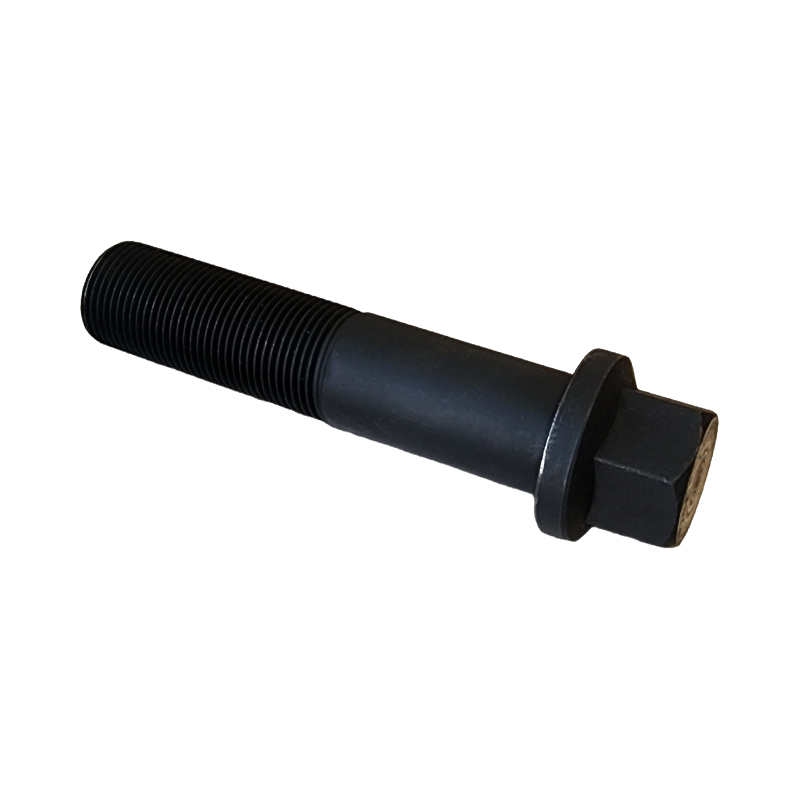

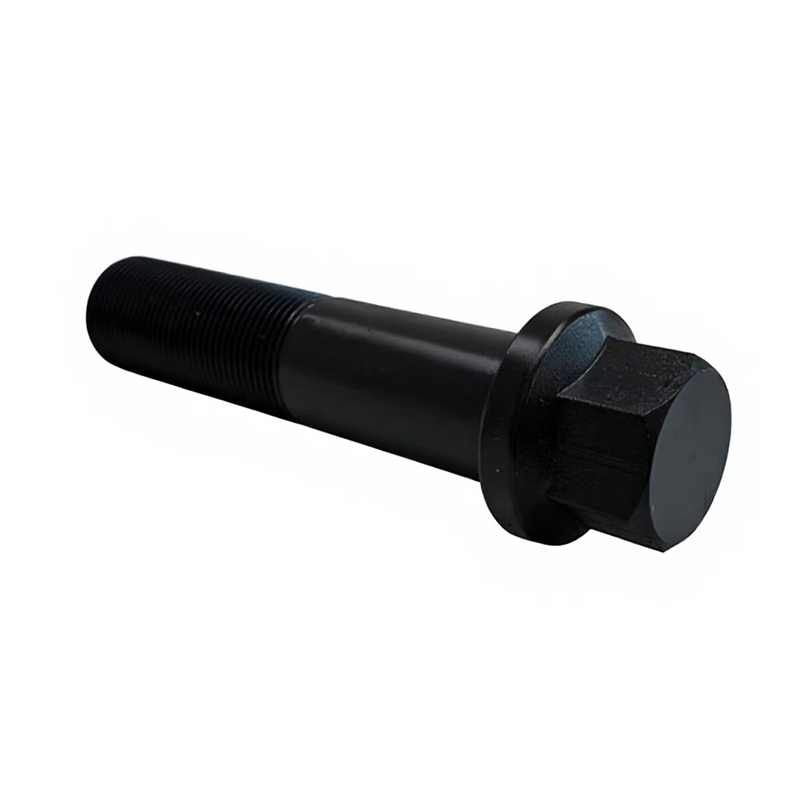

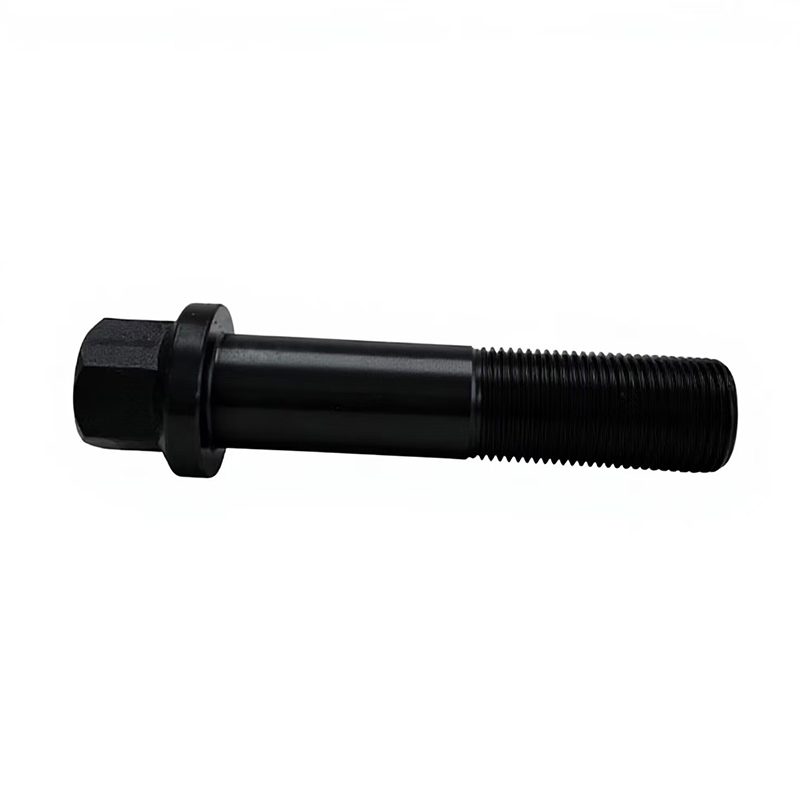

Pernos de cabeza de cilindro Fabricantes

Conocimiento de la industria

¿Por qué? Pernos de culata Exija una mayor resistencia a la fatiga que los sujetadores estándar

Un cilindro típico de un motor diésel dispara entre 1.500 y 3.500 veces por minuto. Cada evento de combustión transmite una carga de impacto axial directamente hacia el vástago del perno de la culata, y este ciclo nunca se detiene durante toda la vida útil del motor. Esto es fundamentalmente diferente de los pernos de sujeción estáticos utilizados en ensamblajes estructurales, donde la carga es constante una vez apretada. Los pernos de culata deben mantener su precarga a través de millones de ciclos de expansión y contracción térmica, vibraciones de alta frecuencia y picos de presión instantáneos que pueden superar los 200 bar en aplicaciones diésel de servicio pesado.

El modo de falla más temido no es la fractura inmediata, sino el aflojamiento por fatiga. Con el tiempo, la deformación microplástica en la raíz de la rosca reduce gradualmente la precarga del perno y, una vez que la fuerza de sujeción cae por debajo del umbral requerido para mantener sellada la junta de la culata, los gases de combustión comienzan a pasar por alto la junta. Para entonces, el daño se está agravando: cada fuga erosiona aún más la superficie de asiento de la junta y el atascamiento parcial del vástago del perno en el orificio hace que el siguiente intervalo de servicio sea mucho más destructivo.

en Shanghai Soverchannel Industrial Co., Ltd. , el enfoque de la resistencia a la fatiga comienza en la etapa de selección del material. En lugar de simplemente especificar un grado de resistencia y seguir adelante, el equipo de ingeniería de la planta de fabricación de la empresa, Nantong Jinzhai Hardware Co., Ltd., evalúa la relación de tensión real (tensión cíclica mínima a máxima) para cada aplicación específica del motor antes de finalizar el protocolo de tratamiento térmico y de aleación. Esta metodología de aplicación primero es lo que separa la producción de sujetadores de precisión para automóviles de la fabricación de pernos básicos.

Grados de materiales utilizados en pernos de culata de cilindros de alto rendimiento: una comparación práctica

No todos los pernos de alta resistencia son iguales y, para aplicaciones de culatas, la elección del grado determina directamente si el sujetador sobrevive a un intervalo de revisión del motor o falla prematuramente. La siguiente tabla compara los grupos de materiales más comúnmente especificados:

Como fabricante de sujetadores de acero de aleación personalizados, Shanghai Soverchannel Industrial Co., Ltd. diseña específicamente pernos en bruto de aleación de Ni-Cr-Mo para ventanas químicas definidas por el cliente en lugar de simplemente comprar barras disponibles en el mercado. Esto permite ajustar el perfil de sensibilidad a la muesca y templabilidad para el diámetro del perno objetivo y el paso de la rosca, lo cual es de gran importancia para los pernos de cabeza de mayor diámetro (M14 y superiores) utilizados en motores de generación de energía y maquinaria pesada.

Precisión de la forma de la rosca: cómo las clases de tolerancia afectan el comportamiento del perno de la culata bajo carga térmica

Las culatas de los cilindros del motor se expanden y contraen a un ritmo diferente que el bloque debajo de ellas; las culatas de aluminio sobre bloques de hierro fundido, por ejemplo, tienen un desajuste de expansión térmica de aproximadamente 12 a 14 µm/m·°C. Este movimiento diferencial se transfiere al enganche de la rosca del perno cada vez que cambia la temperatura del motor. Si el ajuste de la rosca está demasiado flojo (clase de tolerancia 6H/6g o más flojo), el perno puede presentar un ligero balanceo dentro del orificio de la rosca, lo que acelera la iniciación de grietas por fatiga en la primera raíz de la rosca acoplada.

Los pernos de culata de cilindros de precisión generalmente se fabrican con una tolerancia de rosca de 6H/5 g o más estricta y, en aplicaciones exigentes, se utiliza un proceso de rosca esmerilada para garantizar que la geometría de la forma de la rosca se mantenga dentro de ±0,003 mm en el diámetro de paso. El formato de brida sobre un perno hexagonal de brida también juega un papel estructural aquí: la superficie de apoyo más grande distribuye la carga de la abrazadera a través de un área anular más amplia debajo de la cabeza, lo que reduce la relajación del empotramiento en las superficies de fundición de la culata de cilindros de aluminio, una causa común de pérdida de precarga en los primeros ciclos de calor después de la instalación.

El descentramiento de la rosca, la perpendicularidad de la cara de la brida al eje del perno y la rectitud del vástago son parámetros dimensionales críticos que requieren una inspección 100 % de los sujetadores aptos para motores. Shanghai Soverchannel Industrial Co., Ltd. opera un sistema de inspección de proceso completo que cubre estos parámetros con verificación CMM (máquina de medición de coordenadas) y análisis de perfil de rosca óptica, asegurando que cada perno entregado a los clientes automotrices cumpla con el dibujo dimensional hasta el último micrón.

Torque hasta el rendimiento versus torque convencional: elección de la estrategia de apriete adecuada para su aplicación

Las líneas de montaje de motores modernas utilizan cada vez más protocolos de apriete de torsión hasta el rendimiento (TTY) para los pernos de culata. El concepto: el perno se aprieta deliberadamente más allá de su límite elástico en la región plástica, donde se alarga ligeramente y crea una fuerza de sujeción muy consistente, mucho más consistente que el apriete convencional solo por torsión, que está fuertemente influenciado por la variabilidad de la fricción de la rosca (que puede variar la precarga en ±25%). Los pernos TTY ofrecen una variabilidad de precarga tan baja como ±5 %.

La desventaja es que los pernos TTY son técnicamente sujetadores de un solo uso. Una vez alargado permanentemente, la capacidad de sujeción residual del perno después de la reconstrucción del motor se ve comprometida. En la práctica, esto crea una importante consideración de adquisición y servicio:

• Para las líneas de ensamblaje OEM donde los pernos se instalan una vez y nunca se retiran hasta que se desguaza el motor, TTY ofrece la mejor uniformidad de carga de sujeción a escala.
• Para entornos de servicio y reconstrucción, especialmente motores diésel y motores de maquinaria de construcción que se someten a revisiones frecuentes, son operativamente preferibles pernos convencionales de alta resistencia con especificaciones de torque reutilizables.
• Los motores de las centrales eléctricas, que funcionan continuamente durante miles de horas entre paradas planificadas, a menudo utilizan un protocolo de torsión más ángulo con un perno convencional para lograr una consistencia cercana a la TTY y al mismo tiempo preservar la reutilización.

Comprender esta distinción es importante a la hora de adquirir pernos de culata para motores personalizados o para fines especiales. Shanghai Soverchannel Industrial Co., Ltd. ofrece diseños de pernos convencionales de alta resistencia y compatibles con TTY, con la recomendación del protocolo de apriete documentada como parte del paquete de ingeniería entregado con cada pedido de sujetadores personalizados.

Selección de tratamiento superficial para pernos de culata en ambientes corrosivos y de alta temperatura

El tratamiento superficial de un perno de culata cumple dos funciones que a veces están bajo tensión: protección contra la corrosión durante el almacenamiento y la vida útil, y coeficiente de fricción controlado durante el montaje. Un recubrimiento de escamas de zinc, por ejemplo, proporciona una excelente resistencia a la corrosión, pero puede alterar dramáticamente el coeficiente de fricción en comparación con un acabado de fosfato y aceite, y si la especificación de torque del ensamblaje fue calibrada para un recubrimiento, sustituirlo por otro sin ajustar el valor de torque puede resultar en un error de precarga significativo.

Los siguientes tratamientos superficiales se encuentran con mayor frecuencia en aplicaciones de pernos de culata:

• Aceite Fosfatado (base Dacromet): El estándar de la industria para la mayoría de las aplicaciones automotrices. Proporciona una protección moderada contra la corrosión y una superficie lubricada para un comportamiento constante de torsión a precarga. El coeficiente de fricción suele ser de 0,10 a 0,14.
• Escamas de zinc (acabado Geomet / Dacromet): Resistencia superior a la niebla salina (480–1000 horas), cumple con RoHS, sin riesgo de fragilización por hidrógeno: fundamental para pernos de grado 12,9 y superiores. Coeficiente de fricción 0,09–0,14 dependiendo de la capa final.
• Óxido negro: Acumulación dimensional mínima, preserva las tolerancias de precisión de la rosca, adecuado para entornos dentro del motor donde las salpicaduras de refrigerante pueden causar oxidación en el acero desnudo. Proporciona sólo una leve resistencia a la corrosión; requiere suplementación de aceite.
• Galvanizado en caliente: Rara vez se utiliza en pernos de motor de precisión debido a la variabilidad del espesor que afecta la tolerancia de la rosca. Se ve ocasionalmente en montantes de cabeza de centrales eléctricas de gran diámetro donde las ventanas de tolerancia dimensional son más amplias.
• Acero inoxidable (pasivado): No se requiere recubrimiento adicional para entornos estándar dentro del motor. Como empresa de sujetadores de acero inoxidable, Shanghai Soverchannel puede suministrar grados austeníticos y dúplex para entornos marinos o de plantas de energía con alta humedad.

Configuraciones de pernos de culata no estándar: cuando los sujetadores disponibles en el mercado no son una opción

Los diseños de motores OEM se desvían cada vez más de las configuraciones de pernos del catálogo para optimizar el peso, el espacio de embalaje o el tiempo del ciclo de montaje. Un perno que integra un pasador guía en la punta para la instalación automática en una línea de ensamblaje, o un perno de cabeza con una sección de cintura de diámetro reducido diseñado para actuar como un elemento elástico controlado (perno elástico), no se puede obtener del estante de un distribuidor de sujetadores; estos son componentes diseñados con precisión que requieren un socio de fabricación con capacidad tanto de mecanizado como metalúrgica.

Las configuraciones no estándar comunes que se encuentran en los pernos de culata de motores modernos incluyen:

• Pernos de vástago compuestos con diferentes diámetros a lo largo de la longitud del vástago para un ajuste de rigidez específico
• Pernos con conductos de aceite integrales o vástagos huecos para la integración del circuito de lubricación
• Configuraciones híbridas combinadas de perno prisionero utilizadas en motores diésel de centrales eléctricas de gran cilindrada
• Pernos con superficies de sellado rectificadas con precisión debajo de la brida para diseños de sellado de metal con metal sin juntas
• Geometrías de brida con características antirrotación para montaje robótico sin herramienta de sujeción

Shanghai Soverchannel Industrial Co., Ltd. desarrolló su capacidad no estándar específicamente para atender a este segmento del mercado. Como fabricante que integra investigación y desarrollo, producción y ventas, la empresa maneja el desarrollo de pernos no estándar desde la revisión inicial del dibujo hasta la validación del prototipo y la producción en masa, con el mismo sistema de calidad aplicado a las especificaciones únicas del cliente que a cualquier producto de calidad estándar.

Qué puntos de control de calidad son realmente importantes para la aceptación del lote de pernos de culata

Recibir una inspección de los pernos de culata en una planta de ensamblaje de motores es más riguroso que el de los sujetadores generales, y por una buena razón. Un solo perno fuera de tolerancia que pasa la inspección entrante y se instala en un cabezal puede causar una falla en el motor que no se descubre hasta miles de horas de funcionamiento después, con un costo de garantía significativo. Los siguientes puntos de control de calidad son los que diferencian a un proveedor confiable de pernos de culata de uno de precio competitivo pero riesgoso:

Shanghai Soverchannel Industrial Co., Ltd. mantiene la trazabilidad completa del material desde las barras en bruto hasta los pernos terminados, con certificados de calor archivados por lote de producción. Para los clientes automotrices que requieren documentación de calidad alineada con IATF 16949, la compañía proporciona paquetes completos de documentación PPAP (Proceso de aprobación de piezas de producción), que incluyen informes dimensionales, certificaciones de materiales y referencias de planes de control.
