Por qué el número de grado del perno realmente indica la fórmula de resistencia

La clase de propiedad de dos dígitos impresa en cada cabeza de perno de alta resistencia no es arbitraria: codifica dos propiedades mecánicas en una sola marca. Tomemos como ejemplo el grado 10,9: el primer número, 10, indica una resistencia a la tracción mínima de 1000 MPa, mientras que el dígito después del decimal, 9, representa la relación entre fluencia y tracción de 0,9, lo que da una resistencia mínima a la tracción de 900 MPa. El grado 8.8 sigue la misma lógica: 800 MPa de tracción, 640 MPa de rendimiento. Este sistema, estandarizado según ISO 898-1 y alineado con GB/T 3098.1 de China, significa que los ingenieros pueden leer los parámetros de carga directamente desde la marca del cabezal sin hacer referencia a una hoja de datos separada.

Para conexiones de estructuras de acero, los dos grados especificados en GB/T 1228 y GB/T 3632 son 8,8 y 10,9. El grado 10.9 ofrece aproximadamente un 30 % más de capacidad de tracción que el 8.8 a un precio superior entre el 25 % y el 40 %; una compensación que tiene sentido en marcos de gran altura, techos de luces largas y plataformas industriales pesadas donde la reducción del número de pernos también reduce el número de orificios perforados y preserva la sección transversal de los miembros. El grado 8.8, por otro lado, sigue siendo el predeterminado para la fabricación estructural general: rentable, ampliamente disponible en todos los tamaños estándar desde M12 a M36 y suficiente para la mayoría de las conexiones de viga a columna bajo carga moderada.

Una aclaración importante: una nota más alta no siempre significa mejor. A medida que aumenta la resistencia, disminuye la tenacidad y aumenta la sensibilidad a la fragilización por hidrógeno. Seleccionar el grado 10.9 donde 8.8 es adecuado agrega costos y aumenta el riesgo de corrosión bajo tensión en ambientes corrosivos. El enfoque correcto es hacer coincidir la clase de propiedad con la carga conjunta calculada y el factor de seguridad en el diseño estructural, no especificar demasiado para mayor seguridad.

Corte hexagonal grande frente a corte torsional: elección del tipo de conexión adecuado para su proyecto

Pernos de alta resistencia de estructura de acero vienen en dos configuraciones principales para uso estructural según los estándares nacionales chinos, y la elección entre ellas afecta la velocidad de instalación, el costo y los resultados del control de calidad más de lo que la mayoría de los ingenieros creen inicialmente.

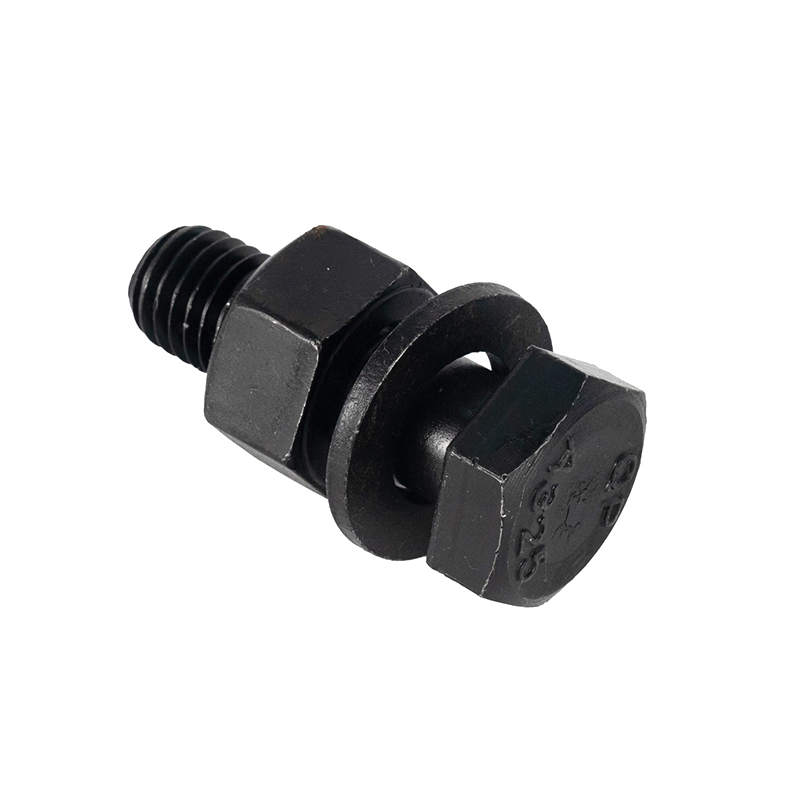

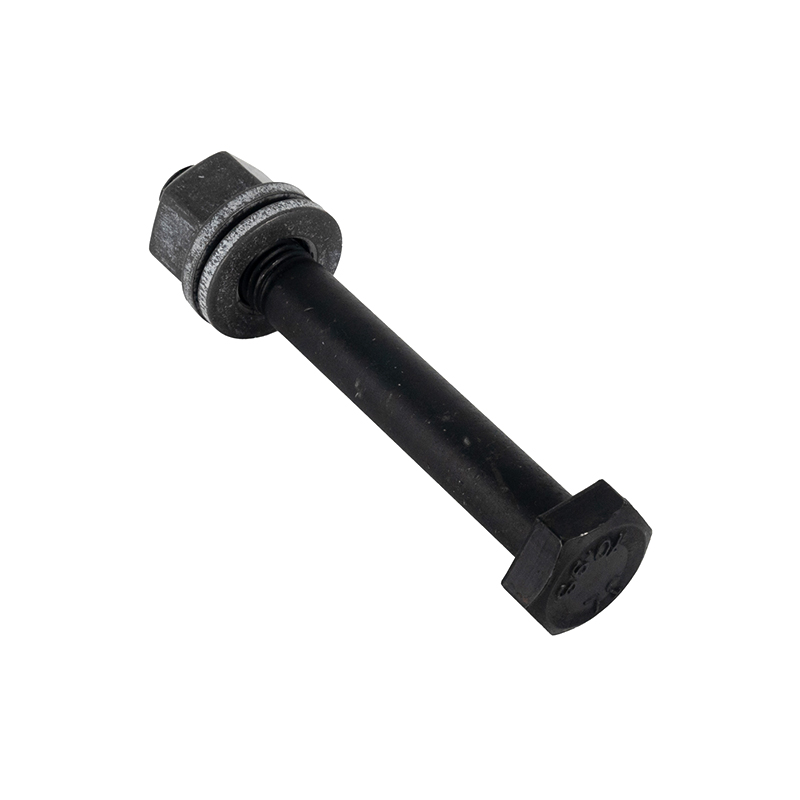

Pernos hexagonales grandes de alta resistencia (GB/T 1228)

Los pernos hexagonales grandes son del tipo más tradicional y se utilizan junto con tuercas combinadas y arandelas endurecidas. La pretensión se logra aplicando un torque calibrado a través de una llave dinamométrica. Esto le da al instalador un control preciso, lo que los hace ideales para conexiones que soportan cargas dinámicas: vigas de grúa, plataformas de puentes y estructuras sujetas a vibraciones o tensiones cíclicas. El método de control de torque requiere un estricto cumplimiento de las especificaciones: un torque insuficiente deja una pretensión insuficiente, mientras que un torque excesivo corre el riesgo de fracturar el perno o pelar la rosca. Para proyectos grandes, la calibración de la llave dinamométrica debe verificarse diariamente.

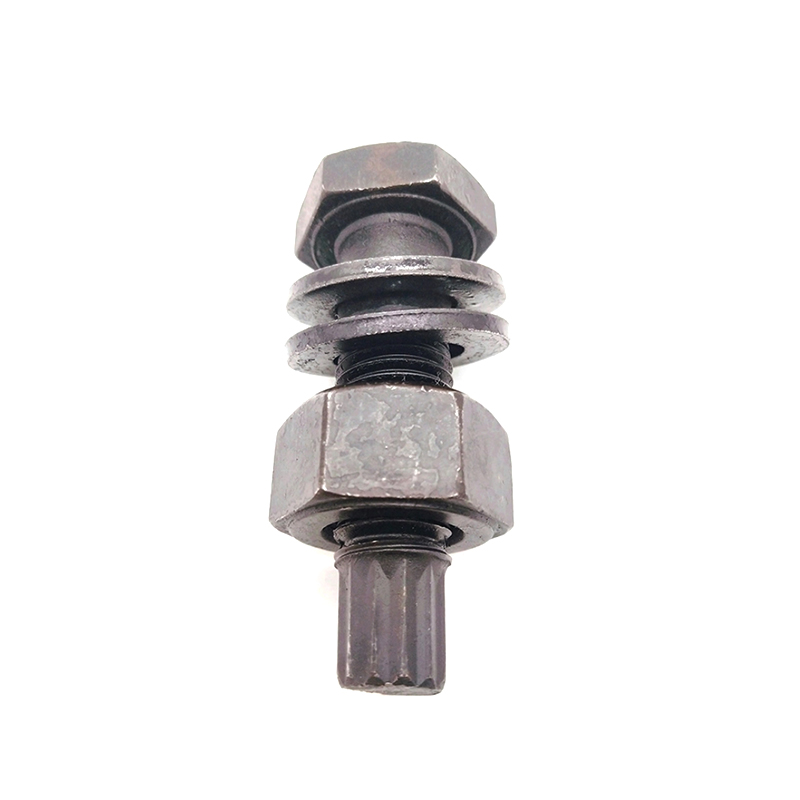

Pernos de alta resistencia al corte torsional (GB/T 3632)

Los pernos de seguridad torsionales cuentan con una cola en el extremo del vástago. Durante la instalación, una llave eléctrica especializada agarra tanto la tuerca como la cola simultáneamente. A medida que avanza el apriete, el pintail se corta en una ranura vertiginosa prediseñada precisamente cuando el perno alcanza su pretensión especificada, eliminando la necesidad de medir el torque. El pintail cortado es la confirmación visual de que la instalación está completa y correcta. Este mecanismo de autoindicación hace que los pernos de seguridad torsionales sean mucho más rápidos de inspeccionar en el campo y reduce la dependencia de la habilidad del operador. Se prefieren en edificios de gran altura y estructuras de acero de gran luz donde la eficiencia de la instalación afecta directamente el cronograma de construcción.

La compensación práctica es sencilla: los pernos de seguridad torsionales cuestan más por pieza y requieren llaves eléctricas patentadas. Si una llave falla en la obra, el trabajo se detiene. Los pernos hexagonales grandes son más universalmente compatibles con las herramientas estándar y son la mejor opción cuando la disponibilidad de la herramienta es incierta o cuando el diseño de la conexión requiere volver a apretar durante la construcción por fases.

Qué efecto real tiene el temple y el revenido en el acero empernado y por qué es importante en las uniones estructurales

La frase "templado y revenido" aparece prácticamente en todas las especificaciones de pernos de alta resistencia, incluidas GB/T 1228, GB/T 3632 y sus equivalentes internacionales. Comprender lo que realmente logra este ciclo de tratamiento térmico, en lugar de tratarlo como una afirmación de calidad genérica, ayuda a los ingenieros de adquisiciones a evaluar la capacidad del proveedor y evitar fallas en conexiones críticas.

El enfriamiento implica calentar el perno por encima de 880 a 960 °C (dependiendo de la composición de la aleación) hasta que los elementos de aleación como el cromo, el molibdeno y el titanio se disuelvan completamente en la matriz de acero. Luego, el perno se enfría rápidamente en un medio líquido, bloqueando la microestructura en una fase de martensita dura pero quebradiza. En esta etapa, el perno tiene la máxima dureza pero es peligrosamente susceptible a agrietarse bajo tensión. El templado sigue inmediatamente: el perno se recalienta a 420-600°C para aliviar las tensiones internas y convertir la martensita quebradiza en una estructura fina de sorbita templada. Esto restaura la tenacidad y al mismo tiempo conserva la elevada resistencia lograda durante el enfriamiento.

La temperatura de templado es la variable clave que determina el equilibrio final entre resistencia y tenacidad. Para los pernos que se utilizan en entornos de baja temperatura (estructuras de acero para exteriores en climas del norte, por ejemplo), el templado debe producir una microestructura clasificada en grados 1 a 3,5 bajo inspección metalográfica, lo que garantiza una resistencia adecuada al impacto en condiciones bajo cero. Para pernos de grado 8.8 con diámetros de rosca superiores a M20, se requieren materiales de aleación de acero y protocolos de enfriamiento al vacío según los estándares chinos para garantizar una templabilidad adecuada en toda la sección transversal del perno.

En Shanghai Soverchannel Industrial Co., Ltd. y su planta de fabricación Nantong Jinzhai Hardware Co., Ltd., el proceso de templado y revenido está integrado en un sistema de inspección de proceso completo basado en años de experiencia en la industria de sujetadores para automóviles, un sector donde los requisitos de rendimiento de los pernos son posiblemente más estrictos que la mayoría de las aplicaciones estructurales. La misma disciplina metalúrgica aplicada a los sujetadores de grado automotriz se aplica a cada perno de alta resistencia para estructuras de acero que producimos, desde M12 hasta M36 en los niveles de rendimiento 8,8 y 10,9.

Cómo la selección del diámetro de los pernos afecta la eficiencia de las juntas en conexiones de estructuras de acero

Especificar el diámetro correcto del perno no se trata simplemente de hacer coincidir el tamaño del orificio en una placa de conexión; afecta directamente la capacidad de corte de la unión, el área de la sección neta del miembro conectado y la cantidad de pernos necesarios para transferir la carga de diseño. En la práctica, los proyectos que van desde estructuras de acero industriales ligeras hasta armaduras de techo de gran luz requieren diferentes opciones de diámetro incluso dentro del rango M12-M36.

• M16 y M20 son los caballos de batalla de las estructuras de acero más livianas: conexiones de vigas secundarias, correas, arriostramientos y placas de base de columnas en edificios industriales de poca altura. M20 es a menudo el diámetro mínimo especificado por los códigos estructurales para conexiones primarias debido a su equilibrio entre capacidad y costo de perforación.
• M22 y M24 cubren el rango medio: conexiones de momento entre viga principal y columna en pórticos de varios pisos, placas terminales de vigas de grúas pesadas y estructuras de transferencia. El salto de M20 a M22 agrega aproximadamente un 20 % en la capacidad de corte por perno, lo que puede reducir significativamente el número de pernos en zonas de conexión congestionadas.
• M27 y M30 se utilizan en escenarios de alta carga: plataformas industriales pesadas, estructuras de acceso a puentes y estructuras espaciales de gran envergadura. Con estos diámetros, los requisitos de torque para el pretensado aumentan sustancialmente y la selección de herramientas se convierte en una consideración logística más importante en el sitio.
• M36 representa el extremo superior del rango estándar y generalmente está reservado para aplicaciones de pernos de anclaje, empalmes de columnas muy pesadas o conexiones donde las restricciones de acceso limitan la cantidad de pernos que pueden caber físicamente dentro de la geometría de la junta.

Un factor que a menudo se pasa por alto es la relación entre el diámetro del perno y el espesor del miembro. Aumentar el diámetro del perno para ganar capacidad de corte puede crear problemas de punzonamiento en placas de refuerzo o placas de extremo más delgadas, lo que requiere un aumento del espesor de la placa o un retorno a un diámetro más pequeño con un mayor número de pernos. Los detallistas estructurales y los ingenieros de conexiones generalmente optimizan esta compensación mediante cálculos iterativos en lugar de optar por el diámetro más grande disponible de forma predeterminada.

Métodos de pretensado para pernos estructurales de alta resistencia: control de torsión, giro de tuerca e indicadores de tensión directa

Lograr la pretensión correcta del perno es lo que distingue una conexión de tipo fricción de alta resistencia de una conexión de rodamiento simple. La pretensión crea la fuerza de sujeción entre superficies de acero conectadas que genera fricción, y es esta fricción, no el corte del perno, la que transfiere la carga en una unión de deslizamiento crítico. Según GB/T 1228, se reconocen tres métodos de instalación, cada uno con distintas implicaciones de control de calidad.

Método de control de par

El método más utilizado para pernos hexagonales grandes. Una llave dinamométrica calibrada aplica un valor de torsión precalculado derivado de pruebas diarias de conjuntos de pernos representativos utilizando las herramientas de instalación reales. La relación entre el torque y la pretensión está influenciada por la fricción de la rosca, la fricción de la tuerca y la lubricación de la superficie, razón por la cual el valor del torque debe validarse utilizando el lote de sujetadores exacto y la configuración de herramientas programada para el trabajo de ese día, no tomado de una tabla genérica.

Método de giro de tuerca

Todos los pernos de una articulación se aprietan primero hasta que estén bien apretados: la resistencia que siente una persona que usa una llave estándar o algunos impactos de una llave de impacto. Desde la posición ajustada, la tuerca se gira un ángulo específico (normalmente de 1/3 a 2/3 de vuelta completa dependiendo de la longitud del perno y la longitud del agarre). Este método se considera más confiable que el control de torque en algunas aplicaciones porque es menos sensible a la variabilidad de la fricción. Sin embargo, es necesario marcar claramente la posición inicial ajustada para que la medición del ángulo sea precisa.

Método de autoindicación de corte torsional (GB/T 3632)

Como se señaló en la comparación de tipos de pernos anterior, la rotura del pintail en una ranura de corte prediseñadas proporciona una garantía mecánica de pretensión sin requerir medición de torsión o seguimiento de rotación angular. La inspección posterior a la instalación es sencilla: cualquier perno con la cola intacta no se ha apretado correctamente. Después de la instalación, se deben realizar pruebas de verificación mediante evaluaciones no destructivas o verificaciones de calibración de tensión de pernos en conexiones críticas, particularmente en zonas sísmicas o estructuras sujetas a cargas dinámicas.

Fabricación de pernos de alta resistencia OEM y no estándar: cuando los tamaños estándar se quedan cortos

No todas las conexiones de estructuras de acero se pueden resolver con un perno estándar M20 o M24 del catálogo. Los proyectos de modernización, los herrajes de conexión fabricados a medida, los sistemas estructurales patentados y los equipos industriales especializados con frecuencia exigen sujetadores que quedan fuera del alcance dimensional de GB/T 1228 o GB/T 3632. Aquí es donde la capacidad de fabricación OEM y no estándar se convierte en un diferenciador genuino en lugar de un reclamo de marketing.

Shanghai Soverchannel Industrial Co., Ltd. es un fabricante y una fábrica de pernos de alta resistencia para estructuras de acero OEM/ODM que opera a través de su base de producción, Nantong Jinzhai Hardware Co., Ltd. La experiencia de la compañía en sujetadores para automóviles es particularmente relevante en este caso: la industria automotriz exige rutinariamente geometrías complejas de sujetadores no estándar (cabezas de brida, secciones de vástago reducido, formas de rosca personalizadas y tolerancias dimensionales estrictas) con tolerancia cero para la desviación de las propiedades mecánicas. Esa disciplina de ingeniería y fabricación se transfiere directamente a la personalización de sujetadores estructurales.

Pernos de alta resistencia para estructuras de acero Las capacidades personalizadas de Shanghai Soverchannel Industrial Co., Ltd. incluyen:

• Longitudes de vástago no estándar y longitudes de agarre fuera del rango estándar, para paquetes de conexiones gruesas o aplicaciones de alcance extendido
• Pasos de rosca personalizados o configuraciones de rosca parcial para requisitos específicos de geometría de unión
• Componentes de sujeción con formas especiales (pernos en T, conjuntos de varillas de anclaje, pernos de soldadura y piezas formadas complejas) fabricados según los planos del cliente.
• Certificación de propiedades mecánicas de proceso completo para artículos no estándar, incluida verificación de dureza, pruebas de tracción e informes de inspección metalográfica.

El requisito técnico clave para cualquier perno de alta resistencia no estándar es que la especificación del material y el protocolo de tratamiento térmico deben mantenerse independientemente de los cambios de geometría. Una longitud de vástago no estándar no altera la necesidad de un temple y revenido adecuados utilizando acero de aleación seleccionado para el nivel de rendimiento requerido. Los fabricantes OEM confiables tratan los pernos no estándar como componentes de ingeniería, no como variaciones de hardware.
