Cómo la geometría del casquillo determina la capacidad de torsión real de los tornillos de casquillo hexagonal

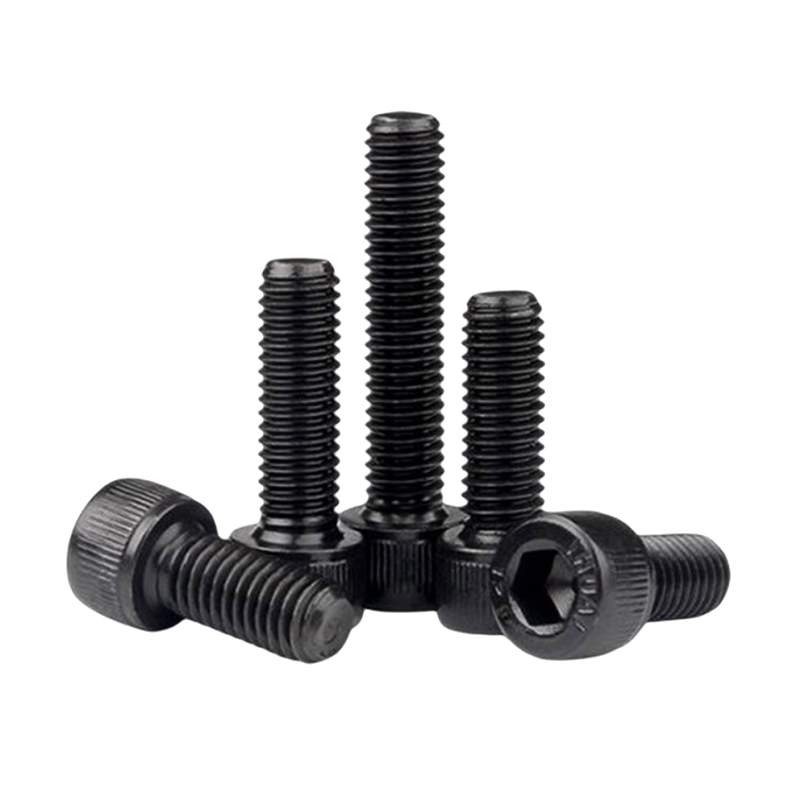

La ventaja de transmisión de par de tornillos hexagonales El uso de sujetadores ranurados o de cabeza Phillips es bien conocido, pero a menudo se malinterpreta el mecanismo preciso. En un casquillo hexagonal, la llave acopla las seis caras impulsoras simultáneamente, distribuyendo el torque aplicado a lo largo de todo el perímetro de contacto en lugar de concentrarlo en uno o dos puntos. El resultado es una relación de torsión a sección transversal dramáticamente mayor: un tornillo de cabeza hueca M8 generalmente se puede apretar hasta su carga de prueba total sin deslizamiento de la unidad, algo que es físicamente imposible con una cabeza empotrada en cruz comparable.

La profundidad del encaje es la variable crítica pero que a menudo se pasa por alto. ISO 4762 especifica profundidades mínimas de casquillo para cada diámetro, pero los pernos producidos al mínimo tienden a mostrar un redondeo progresivo de la llave bajo ciclos repetidos de alto torque. En aplicaciones de automoción y maquinaria de construcción, una profundidad de casquillo de 1,0 a 1,1 veces el diámetro nominal de la rosca es el objetivo práctico para pernos que se apretarán repetidamente. en Shanghai Soverchannel Industrial Co., Ltd. , la geometría del casquillo se mantiene con tolerancias dimensionales más estrictas que las mínimas específicamente para admitir aplicaciones donde el desmontaje y montaje frecuente es parte del protocolo de servicio.

También importa el ángulo del chaflán en la entrada del encaje. Un chaflán de entrada de 45° guía la llave hexagonal hacia el encaje sin morder las paredes del casquillo, lo que prolonga la vida útil de la herramienta y del sujetador en entornos de ensamblaje automatizados. Los pernos con entradas de casquillo afiladas y sin biselar son más susceptibles a irritarse en la superficie de contacto, especialmente cuando la llave y el casquillo son de acero endurecido, y esto se manifiesta como un agrandamiento gradual del casquillo que eventualmente provoca que se salga bajo torsión.

Tornillos hexagonales de grado 12.9: límites prácticos y dificultades de instalación

El grado 12.9 es la clase de propiedad estándar más alta para tornillos de cabeza hueca métrica, con una resistencia a la tracción mínima de 1220 MPa y una carga de prueba que permite precargas que exceden las alcanzables con cualquier sujetador de grado inferior del mismo tamaño. Sin embargo, en la práctica, utilizar un perno de 12,9 en o cerca de su carga de prueba en servicio introduce riesgos que los ingenieros frecuentemente subestiman.

La fragilización por hidrógeno es la preocupación más grave. Los procesos de galvanoplastia utilizados para aplicar recubrimientos decorativos o protectores contra la corrosión al acero de alta resistencia pueden introducir hidrógeno atómico en la red de acero. Con niveles de dureza de 12,9 (39–44 HRC), el acero se encuentra en el rango de susceptibilidad en el que la fractura retardada inducida por hidrógeno puede ocurrir horas o incluso días después de la instalación, a niveles de tensión muy por debajo de la resistencia a la tracción nominal del material. Esta es la razón por la que ISO 4042 exige el horneado (deshidrogenación) dentro de las cuatro horas posteriores al recubrimiento para sujetadores con una dureza superior a 34 HRC, y por qué muchas especificaciones OEM prohíben la galvanoplastia por completo en pernos de grado 12,9, exigiendo en su lugar recubrimientos con escamas de zinc.

La longitud del enganche del hilo es igualmente crítica con un grado de 12,9. Cuanto mayor sea la resistencia a la tracción del perno en relación con el material del orificio roscado, más enganche de la rosca se necesitará para evitar que la rosca se rompa antes de que el perno se fracture. En las carcasas de aluminio, comunes en la industria automotriz y aeroespacial, el compromiso mínimo para 12,9 pernos suele ser 1,5 veces el diámetro nominal, y los ingenieros de diseño suelen especificar 2,0 veces como margen de seguridad. Usar el mismo perno de 12,9 en una fundición de aluminio que se diseñó alrededor de un sujetador de 10,9 sin revisar la longitud de encaje es un camino sencillo hacia roscas peladas.

Selección de materiales más allá del acero: cuándo especificar tornillos Allen de acero inoxidable o de aleación

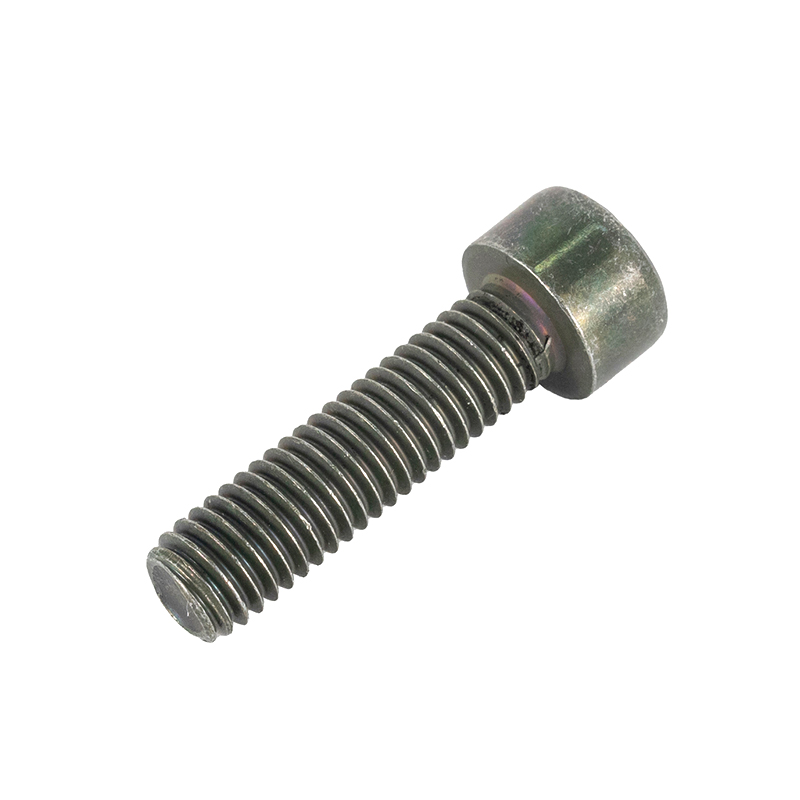

Los tornillos de cabeza hueca hexagonal de acero al carbono dominan el mercado en volumen, pero existen límites de aplicación bien definidos en los que otros materiales son la elección de ingeniería correcta en lugar de una opción de actualización. Comprender esos límites evita tanto la sobreespecificación (pagar por una resistencia a la corrosión que el medio ambiente no exige) como la subespecificación (fallas en el campo debido a la corrosión o la degradación térmica).

Como proveedor de sujetadores de acero al carbono y empresa de sujetadores de acero inoxidable, Shanghai Soverchannel Industrial Co., Ltd. suministra tornillos de cabeza hueca hexagonal en todas estas familias de materiales desde su base de fabricación en Nantong Jinzhai Hardware Co., Ltd. La capacidad de la compañía para producir sujetadores de acero de aleación personalizados, incluidas composiciones de aleaciones de Ni-Cr-Mo no catalogadas, significa que los clientes en sectores de alta demanda como los deportes de motor y la generación de energía pueden especificar ventanas químicas exactas en lugar de aceptar el grado estándar más cercano.

Cabeza avellanada versus cabeza de botón versus cabeza de tapa: selección de la forma de cabeza de tornillo hueca adecuada para su ensamblaje

La cabeza cilíndrica es la forma predeterminada para los tornillos con hexágono interior y sirve para la gran mayoría de aplicaciones industriales, pero la selección de la forma de la cabeza tiene consecuencias funcionales reales, no solo estéticas. Elegir la forma incorrecta de la cabeza puede comprometer la efectividad de la sujeción, crear problemas de interferencia o hacer que el desmontaje sea más destructivo que rutinario.

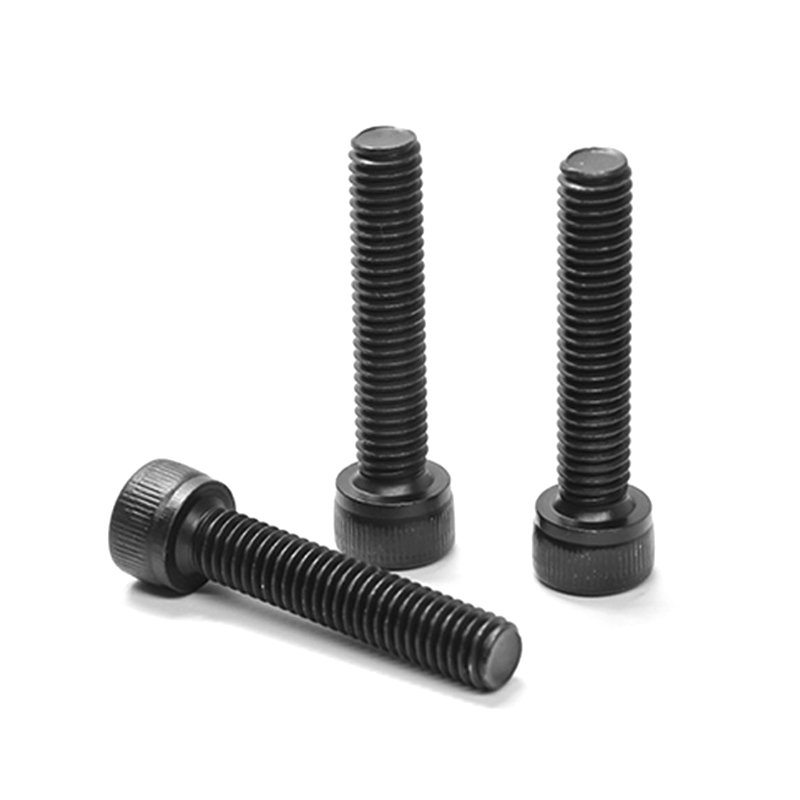

• Cabezal de tapa (ISO 4762): La forma estándar. La cabeza cilíndrica alta proporciona el casquillo más profundo y la mayor capacidad de torsión de accionamiento. La cara de apoyo relativamente pequeña (diámetro exterior aproximadamente 1,5 veces el diámetro de la rosca) concentra la carga de sujeción, lo que la hace adecuada para uniones de acero sobre acero, pero puede causar problemas de incrustación en materiales blandos como el aluminio o los plásticos sin arandela.
• Cabeza de botón (ISO 7380): El cabezal abovedado de perfil bajo aumenta significativamente la superficie de apoyo en comparación con el cabezal de tapa, lo que reduce la presión superficial sobre materiales unidos blandos. La profundidad del encaje es menor que en una cabeza de tapa del mismo diámetro, por lo que el par de torsión máximo alcanzable es menor, generalmente entre el 60 % y el 70 % de la cabeza de tapa equivalente. Adecuado para aplicaciones donde la carga de sujeción es moderada y es deseable una apariencia al ras o casi al ras.
• Cabeza avellanada (ISO 10642): El ángulo incluido de 90° (o 60° en algunas normas DIN) se asienta completamente en un avellanado correspondiente, lo que produce una superficie externa verdaderamente nivelada. La junta depende de la superficie de asiento cónica para generar una fuerza de sujeción axial, lo que hace que la precisión de la geometría del avellanado sea crítica: los ángulos del cono no coincidentes provocan la concentración de la carga en el borde o la punta en lugar de distribuirla por toda la superficie de contacto del cono.
• Cabeza baja/cabeza delgada: Se utiliza cuando el espacio axial sobre la superficie de la junta está muy limitado, como en el interior de carcasas de cojinetes o mecanismos deslizantes. La altura reducida del cabezal reduce inherentemente la profundidad del encaje y, por lo tanto, el par máximo de accionamiento; Estos son sujetadores que comprometen el diseño y no deben sustituirse en una aplicación de cabezal de tapa sin verificar que la capacidad de torsión reducida todavía cumple con el requisito de precarga de la junta.

Bloqueo de roscas en tornillos hexagonales: adhesivos químicos, inserciones mecánicas y opciones de torsión predominantes

El aflojamiento por vibración es un modo de falla genuino para cualquier sujetador en un entorno dinámico, y los tornillos con casquillo hexagonal utilizados en entornos automotrices, de maquinaria e industriales no son una excepción. La elección del método de bloqueo afecta el torque de ensamblaje, el procedimiento de desmontaje, la reutilización y el costo; por lo tanto, especificar una estrategia de bloqueo de roscas requiere comprender las compensaciones de cada opción en lugar de optar por lo que ya está en uso en la línea de ensamblaje.

Fijación con adhesivo químico (fijador de roscas anaeróbico)

Aplicados a las roscas antes del ensamblaje, los adhesivos anaeróbicos curan en ausencia de oxígeno una vez realizada la unión. Los grados de baja resistencia permiten el desmontaje con herramientas estándar; los grados medios requieren calor (normalmente entre 200 y 250 °C) para romper la unión para el desmontaje; Los grados de alta resistencia son efectivamente permanentes. La limitación clave es que el bloqueo adhesivo es incompatible con sujetadores pasivos o recubiertos de fosfato en algunas formulaciones: la química del recubrimiento inhibe el curado. El fijador de roscas microencapsulado preaplicado (gránulos secos al tacto en las roscas) evita este problema y se utiliza ampliamente en la producción de automóviles OEM para tornillos de cabeza hueca hexagonal en subconjuntos críticos.

Opciones de insertos de nailon y tuercas de torsión predominantes

Para aplicaciones donde el tornillo se enrosca en una tuerca en lugar de en un orificio roscado, las contratuercas con inserto de nailon (ISO 7042) brindan una resistencia confiable a la vibración a través de interferencia mecánica. El collar de nailon se deforma alrededor de la rosca del tornillo, creando un par de fricción predominante que resiste la rotación tanto en la dirección de apriete como de aflojamiento. La limitación es la temperatura: las inserciones de nailon comienzan a ablandarse por encima de los 120 °C aproximadamente, lo que las hace inadecuadas para aplicaciones de sistemas de propulsión adyacentes al escape o de alta temperatura.

Arandelas dentadas con brida y cuña

Los sistemas de arandelas de bloqueo en cuña (dos arandelas con caras de leva opuestas y dentados radiales) son el método de bloqueo mecánico más confiable para tornillos con casquillo hexagonal en entornos de alta vibración. La geometría de la leva significa que el sujetador debe desplazarse cuesta arriba para aflojarse, convirtiendo el movimiento de rotación inducido por la vibración en una fuerza de sujeción axial adicional en lugar de soltarlo. Estos sistemas aumentan el número de componentes y el costo, pero son la solución preferida para sujetadores críticos para la seguridad en maquinaria de construcción y sistemas de propulsión diésel pesados.

Estandarización de sujetadores de cabeza empotrada: por qué difieren las especificaciones ISO, DIN y ASME y cuándo es importante

Los tornillos de cabeza hueca hexagonal se rigen por múltiples normas internacionales superpuestas y las diferencias entre ellas son lo suficientemente pequeñas como para causar una confusión peligrosa. Un ingeniero que especifica "ISO 4762 M10 × 30 Grado 12.9" y recibe una pieza fabricada según DIN 912 recibirá un sujetador funcionalmente equivalente en la mayoría de las dimensiones; DIN 912 se armonizó en gran medida con ISO 4762. Pero la misma suposición no se cumple en todas las familias de estándares, y vale la pena comprender las siguientes distinciones antes de realizar compras internacionales.

• ISO 4762 frente a ASME B18.3: Los tornillos de cabeza hueca americanos de la serie en pulgadas utilizan una altura de cabeza y una convención de tamaño de casquillo diferentes a los de los tornillos métricos ISO del diámetro nominal equivalente. Un tornillo ¼-20 ASME B18.3 NO es intercambiable con un tornillo M6 ISO 4762; el paso de la rosca, las dimensiones de la cabeza y el tamaño del casquillo son diferentes. Las herramientas mixtas métricas/pulgadas son una fuente común de daños en las levas del casquillo en entornos de reparación.
• Clase de tolerancia del hilo: ISO 4762 especifica una clase de tolerancia de rosca de 6H/5g para tornillos de cabeza hueca, mientras que algunas normas nacionales permiten 6H/6g. La diferencia es marginal en aplicaciones de carga baja, pero relevante cuando se instala en orificios escariados con precisión o cuando se utilizan insertos roscados en aluminio.
• Marcas de tratamiento superficial: Las marcas de clase de propiedad ISO (10.9, 12.9) son obligatorias en los pernos M5 y mayores. Históricamente, DIN 912 utilizó el mismo sistema de marcado, pero algunos sujetadores producidos en el país por proveedores de nivel inferior omiten por completo las marcas de grado, una señal de alerta de calidad inmediata que sugiere que el lote no se ha sometido al tratamiento térmico y las pruebas mecánicas que requiere el grado.
• Configuraciones no estándar: Cuando ni ISO ni ASME cubren la geometría requerida, como un tornillo de casquillo extralargo con un vástago de diámetro reducido para ahorrar peso, la pieza es, por definición, un sujetador personalizado no estándar. Shanghai Soverchannel Industrial Co., Ltd. se especializa precisamente en este territorio, diseñando y produciendo tornillos de cabeza hueca hexagonal según planos definidos por el cliente que no cumplen con ningún estándar publicado.

Instalación oculta en ensamblajes de precisión: tolerancias y reglas de diseño para cavidades escariadas

Una de las ventajas clave de los tornillos de cabeza hueca hexagonal es la capacidad de instalarlos completamente empotrados en un orificio avellanado, eliminando cualquier protuberancia sobre la superficie de contacto. Esto es fundamental en interfaces deslizantes, paneles exteriores estéticos y carcasas con espacio limitado. Pero la geometría del avellanado se debe diseñar correctamente: hacerlo mal produce uno de tres resultados: el tornillo toca fondo en el piso del avellanado antes de que las roscas sujeten completamente la junta, la cabeza sobresale de la superficie debido a una profundidad de orificio insuficiente, o el diámetro del orificio está demasiado cerca del diámetro de la cabeza y causa interferencia durante la instalación.

Las dimensiones de avellanado estándar para tornillos de cabeza hueca ISO 4762 siguen pautas específicas:

• Diámetro del avellanado: nominalmente el diámetro de la cabeza del tornillo tiene un espacio libre de 0,3 a 0,5 mm (por ejemplo, para un M8 con una cabeza de 13,0 mm, un diámetro de orificio de 13,5 mm es estándar)
• Profundidad del escariado: altura de la cabeza de 0,1 a 0,3 mm para garantizar que la cabeza quede al ras sin interferir con el fondo del orificio con tolerancias de fabricación normales.
• Espacio libre entre orificios: el orificio de paso del vástago debe tener un tamaño para un ajuste medio (normalmente, diámetro nominal de 0,3 mm para M8 e inferiores, 0,5 mm para M10–M16) para permitir una ligera desalineación entre las piezas acopladas.
• Espesor mínimo de pared alrededor del escariado: en carcasas de aluminio, la pared entre el borde exterior del escariado y cualquier característica adyacente debe ser al menos 1,5 veces el diámetro del escariado para evitar grietas por tensión durante la aplicación de torsión.

Shanghai Soverchannel Industrial Co., Ltd. ofrece consultas dimensionales como parte de su servicio de desarrollo de sujetadores personalizados: cuando los clientes de las líneas de producción de Nantong Jinzhai Hardware Co., Ltd. encuentran problemas de ensamblaje relacionados con el avellanado, el equipo de ingeniería revisa tanto la geometría del sujetador como el diseño del orificio del cliente para identificar la causa raíz. Este modelo integrado de I+D, producción y ventas significa que el soporte para la resolución de problemas está disponible en el mismo punto de contacto que la relación de adquisiciones.
