ISO versus ASME versus DIN: cómo las diferencias de sistemas estándar en pernos hexagonales externos afectan la intercambiabilidad

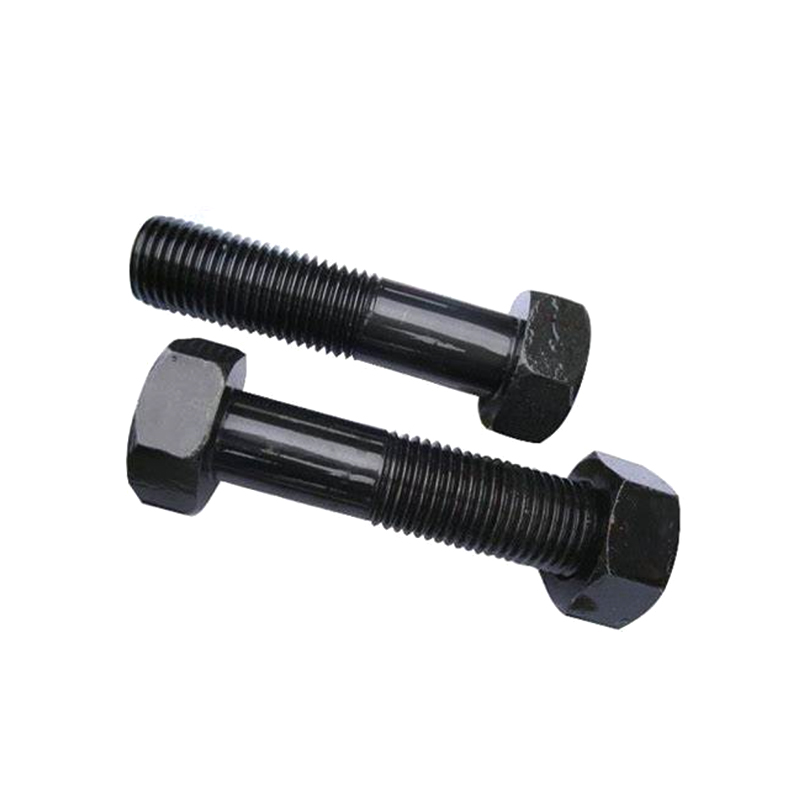

Abastecimiento de equipos de adquisiciones Pernos hexagonales externos Los trabajadores de las cadenas de suministro internacionales frecuentemente encuentran un problema que no es obvio en una inspección casual: los pernos de diferentes sistemas estándar pueden parecer dimensionalmente similares pero ser genuinamente incompatibles en dimensiones críticas. Un perno estampado M16 según ISO 4014 y uno producido según ASME B18.2.3.1M aceptarán la misma tuerca, pero la altura de la cabeza, el diámetro de la cara del rodamiento y la longitud del descentramiento de la rosca difieren lo suficiente como para afectar la distribución de la carga de la abrazadera y el encaje de la llave: diferencias que son importantes en los ensamblajes estructurales y automotrices, pero que son invisibles sin comparar los documentos de especificaciones uno al lado del otro.

La implicación práctica de una longitud de rosca ASME más larga es significativa en aplicaciones de pernos pasantes: un perno ASME en una junta diseñada para roscado ISO se proyectará más allá de la tuerca, lo cual es inofensivo, pero un perno ISO sustituido en una junta diseñada ASME con un orificio roscado poco profundo puede tener un roscado insuficiente para la carga nominal. En las cadenas de suministro de OEM automotrices, donde Shanghai Soverchannel Industrial Co., Ltd. ha acumulado una experiencia sustancial en producción, los dibujos deben indicar explícitamente el estándar aplicable en lugar de depender únicamente del diámetro nominal para definir la pieza.

Cómo leer las marcas de cabezas de pernos hexagonales externos y lo que realmente certifican

Las marcas estampadas o grabadas en la cabeza de un perno hexagonal externo no son marcas: son certificaciones de clase de rendimiento mecánico e identidad del fabricante que tienen importancia legal y de ingeniería en cadenas de suministro con control de calidad. Leer mal o ignorar estas marcas es una de las causas fundamentales de la infiltración de sujetadores falsificados en ensamblajes estructurales, donde pernos visualmente idénticos con sellos de diferentes clases de propiedad pueden tener resistencias a la tracción que difieren en un 30% o más.

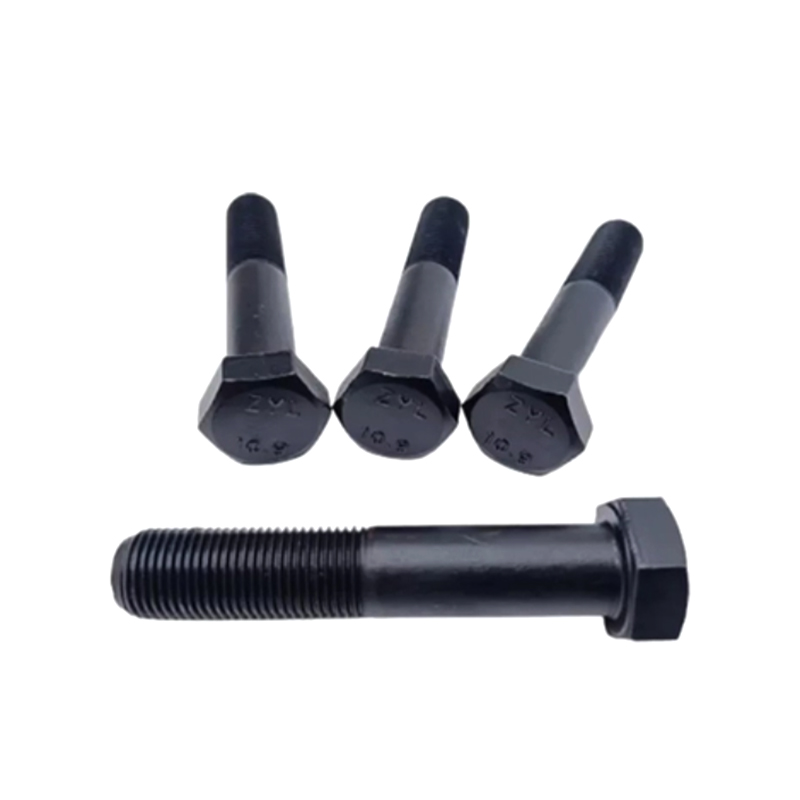

Sistema de marcado de cabezales ISO 898-1 decodificado

• Número de clase de propiedad (por ejemplo, 8.8, 10.9, 12.9): Los dígitos antes del punto decimal, multiplicados por 100, dan la resistencia mínima a la tracción en MPa. El dígito después del punto decimal, multiplicado por 10, da la relación entre el límite elástico y la resistencia a la tracción como porcentaje. Por lo tanto, un perno de 8,8 tiene una resistencia a la tracción mínima de 800 MPa y un índice de elasticidad del 80 % (rendimiento mínimo de 640 MPa). Un perno de 10,9 tiene una resistencia a la tracción de 1040 MPa y un rendimiento de 940 MPa, no simplemente "más resistente que el 8,8", sino una condición de tratamiento térmico del material fundamentalmente diferente.
• Marca de identificación del fabricante: Requerido junto con la clase de propiedad por ISO 898-1. Suele ser un logotipo, un código o una marca de posición del reloj. Sin una marca del fabricante rastreable, el reclamo de clase de propiedad no puede verificarse con los registros de producción, una brecha que los auditores de aduanas y calidad señalan como un indicador de falsificación. Proveedores acreditados, incluido Shanghai Soverchannel Industrial Co., Ltd., mantienen la trazabilidad desde el marcado del cabezal hasta el lote de tratamiento térmico y el certificado de fábrica del material.
• Indicador de hilo izquierdo: Los pernos hexagonales estándar tienen roscas a la derecha y no tienen marcas de quiralidad. Un perno con rosca izquierda está marcado con un sello "LH" o una ranura en las partes planas. Sustituir un perno derecho en una aplicación izquierda (común en maquinaria rotativa donde la dirección de la rosca es intencional para evitar que se afloje) hará que el sujetador se desenrosque automáticamente bajo carga.
• Marcado de grado de acero inoxidable: Los pernos hexagonales externos de acero inoxidable siguen la norma ISO 3506-1 y llevan un sistema de marcado diferente: A2-70, A4-80, etc. El prefijo letra-número indica el grupo de acero (A2 = 304, A4 = 316) y el número indica la resistencia mínima a la tracción en unidades de 10 MPa. Por lo tanto, un perno A4-70 combina resistencia a la corrosión de aleación 316 con una resistencia a la tracción de 700 MPa. Mezclarlos con marcas de calidad de acero al carbono es una fuente común de error de especificación en ensamblajes de materiales mixtos.

Geometría de la superficie del cojinete debajo de la culata y su efecto sobre la consistencia de la carga de sujeción

La fuerza de sujeción que desarrolla una unión atornillada está determinada por qué tan completamente el par de apriete se convierte en precarga del perno, y una proporción sorprendentemente grande de ese par, generalmente entre el 40% y el 50%, se consume por la fricción debajo de la cara de apoyo de la cabeza del perno en lugar de en la rosca. Por lo tanto, la geometría y la condición de esta superficie de apoyo gobiernan directamente la consistencia de la carga de sujeción en un lote de pernos idénticos apretados con la misma especificación de torque. Dos pernos hexagonales externos con calidad y dimensiones idénticas, pero diferente planitud de la cara del rodamiento, acabado de la superficie o geometría de la cara de la arandela, pueden producir una dispersión de la carga de sujeción de ±20% o más cuando se controla el torque al mismo valor.

Variantes de superficies de apoyo en estándares de pernos hexagonales externos

Para ensamblajes automotrices en los que el torque es crítico (conexiones de culata de cilindro, cubo de rueda y componentes de dirección), se prefiere la variante con cara de arandela porque la zona de contacto mecanizada proporciona un coeficiente de fricción repetible que permite que la calibración de torque a carga de sujeción se mantenga dentro de ±10 % de lote a lote. Shanghai Soverchannel Industrial Co., Ltd. produce configuraciones de pernos hexagonales externos estándar y con arandela a través de su planta de fabricación de Nantong Jinzhai Hardware Co., Ltd., con la planitud de la cara del rodamiento y el acabado de la superficie medidos y documentados para clientes cuyas especificaciones de apriete requieren coeficientes de fricción verificados.

Selección de la longitud de agarre en uniones de pernos hexagonales externos: por qué hacerlo mal es costoso

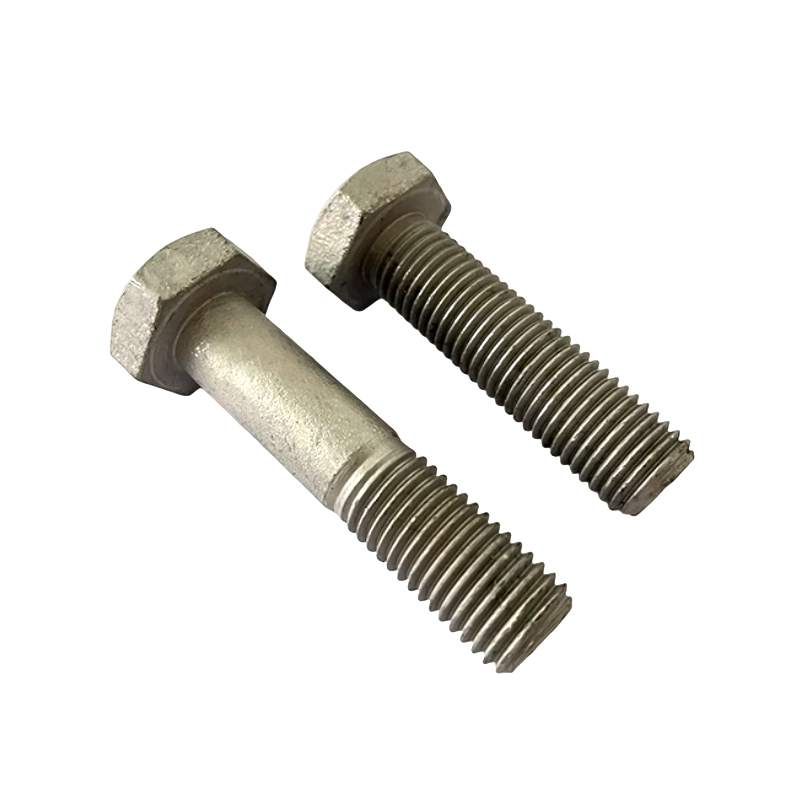

La longitud de agarre (la parte del vástago sin rosca de un perno hexagonal parcialmente roscado) es una de las dimensiones que con mayor frecuencia se especifican incorrectamente en el diseño de uniones atornilladas, y los errores en la selección de la longitud de agarre son responsables de una proporción desproporcionada de fallas en las juntas en aplicaciones de construcción y maquinaria. La longitud de agarre debe igualar o exceder ligeramente el espesor total de todos los miembros sujetos, incluidas las arandelas, de modo que la porción roscada del perno esté completamente debajo de la interfaz de la junta y el vástago soporte la carga de corte donde actúa. Si la longitud del agarre es demasiado corta, el hilo cruza la interfaz de la junta y transporta el corte a través de una zona de concentración de esfuerzos que no está diseñada para carga transversal.

• Un agarre demasiado corto: Los hilos encajan en el interior del material de unión. Bajo carga de corte, la raíz de la rosca helicoidal actúa como un concentrador de tensión e inicia el agrietamiento por fatiga a una fracción de la carga que soportaría la sección transversal del vástago liso. En conexiones de acero estructural diseñadas según EN 1993-1-8, esto está explícitamente prohibido: la norma requiere que la rosca libre el plano de corte en al menos 2 pasos de rosca en el lado de la tuerca.
• Un agarre demasiado largo: El vástago se extiende más allá del material de la junta y dentro de la zona de enganche de la rosca, dejando una longitud de rosca insuficiente para la tuerca. El enganche mínimo de rosca para conexiones de acero sobre acero es el diámetro de un perno; caer por debajo de este valor mediante el uso de un agarre demasiado largo acorta el enganche efectivo y aumenta el riesgo de que la rosca de la tuerca se rompa bajo sobrecarga de tracción.
• La trampa de espesor de la lavadora: Un error común en el sitio es especificar la longitud de agarre en función del espesor nominal de la placa y luego agregar arandelas en el campo sin ajustar la longitud del perno. Agregar dos arandelas estándar a una conexión M20 agrega aproximadamente 6 mm de espesor total, lo que puede cambiar el enganche de la rosca de compatible a marginal en un perno seleccionado para el espesor nominal exacto de la placa.
• Pernos completamente roscados en juntas de corte: ISO 4017 (pernos hexagonales completamente roscados) no debe usarse en uniones donde el perno cruza un plano de corte, exactamente por la razón de concentración de tensión mencionada anteriormente. Son apropiados sólo para juntas de tensión, conexiones con orificios roscados y aplicaciones donde el espesor total de la junta es menor que la longitud de rosca estándar para esa combinación de diámetro y longitud.

Para determinar la longitud de agarre correcta es necesario sumar el espesor de cada elemento por el que pasa el perno (placas primarias, placas de empaquetadura, arandelas y juntas) y seleccionar la siguiente longitud de perno estándar por encima de esa suma que aún proporcione un encaje de rosca adecuado en la tuerca. Shanghai Soverchannel Industrial Co., Ltd. suministra pernos hexagonales externos en longitudes estándar y personalizadas con desgloses de longitud de agarre y longitud de rosca completamente documentados, lo que permite a los clientes confirmar el cumplimiento de los requisitos de diseño de sus juntas antes de la colocación en lugar de descubrir errores durante la instalación.

Rendimiento ante la corrosión de pernos hexagonales externos en entornos marinos y químicos: más allá del acero inoxidable básico

La suposición de que los pernos hexagonales externos de "acero inoxidable" son resistentes a la corrosión en ambientes agresivos es uno de los conceptos erróneos más persistentes y peligrosos en la adquisición de sujetadores industriales. Los grados de acero inoxidable austenítico A2 (304) y A4 (316) brindan una excelente resistencia a la corrosión general, pero ambos son susceptibles a mecanismos de corrosión específicos (picaduras, corrosión por grietas y grietas por corrosión bajo tensión) que pueden causar fallas rápidas y completas en condiciones para las que estos grados no fueron diseñados. Seleccionar el material correcto requiere hacer coincidir los umbrales de falla conocidos de la aleación con el entorno químico real, no simplemente especificar "inoxidable".

Modos de falla por corrosión por medio ambiente y aleación

El agrietamiento por corrosión bajo tensión (SCC) merece atención específica para pernos hexagonales externos de acero inoxidable de alta calidad en uniones cargadas por tracción a temperaturas superiores a 150 °C en presencia de cloruros. A diferencia de las picaduras, que son visibles y progresivas, el SCC es un mecanismo de fractura retardada: el perno puede parecer intacto y mantener la carga durante semanas o meses antes de fracturarse repentinamente ante una tensión muy por debajo de su resistencia a la tracción nominal. La combinación de tensión de tracción sostenida (de la precarga), una aleación susceptible (acero inoxidable austenítico por encima de la clase de propiedad A2-70 o A4-70) y un ambiente de cloruro crea las condiciones para el inicio del SCC. En estas aplicaciones, el acero inoxidable Duplex 2205, con su microestructura ferrítico-austenítica, proporciona aproximadamente 10 veces mejor resistencia al SCC que el A4-80 y, al mismo tiempo, mantiene un rendimiento adecuado contra la corrosión en entornos con cloruro de hasta aproximadamente 250 ppm de Cl⁻ a temperatura de funcionamiento.

Métodos de apriete por torsión para pernos hexagonales externos: cuándo utilizar y qué enfoque

Apretar un perno hexagonal externo a un valor de torsión específico es el método de ensamblaje más común, pero la torsión por sí sola no es un buen indicador de la precarga. Los estudios muestran consistentemente que el mismo par de apriete produce precargas de pernos dispersas en un rango de ±25–30% debido a la variabilidad de la fricción en la rosca y las superficies de contacto debajo de la cabeza. Esta dispersión es la causa fundamental de muchas fallas en las juntas que parecen, sobre el papel, haber sido ensambladas correctamente. Comprender qué método de apriete aplicar según la criticidad de la junta y las herramientas disponibles determina si la junta logra la fuerza de sujeción diseñada en producción, no solo en el cálculo de ingeniería.

Comparación de métodos de apriete para juntas de pernos hexagonales externos

• Control de par (solo Nm): El método más simple y común. Dispersión de la precarga ±25–30% debido a la variabilidad de la fricción. Apropiado para juntas no críticas, maquinaria en general y conexiones de construcción donde la junta está diseñada con suficiente margen de seguridad para absorber esta dispersión. Las uniones ISO 4016 y DIN 601 en estructuras de edificios normalmente se aprietan con este método.
• Torque y ángulo (control de ángulo de torsión): Aplica un par ajustado seguido de un ángulo de rotación específico, estirando deliberadamente el perno dentro de la región plástica de forma controlada. La dispersión de la precarga se reduce a ±5–10% porque el alargamiento controlado por el ángulo es casi independiente de la fricción una vez en la zona plástica. Estándar para pernos de culata, biela y cubo de rueda de automóviles. Requiere una pistola de torsión o llave con medición de ángulo.
• Apriete controlado por rendimiento: Un atornillador servocontrolado monitorea el gradiente de torque en tiempo real y se detiene cuando detecta la rodilla en la curva de ángulo de torque que indica el cruce del límite elástico. Logra una dispersión de precarga de ±3–5 %. Se utiliza en sistemas de propulsión de alta precisión y ensambles automotrices críticos para la seguridad. El perno no se debe reutilizar; una vez cedido, la referencia de curva controlada no es válida para volver a apretarlo.
• Indicación de tensión directa (arandelas DTI): Una arandela comprimible con protuberancias debajo de la cabeza del perno colapsa con una carga calibrada, lo que proporciona una confirmación visual de que se ha logrado la precarga mínima independientemente de la fricción. Especificado en estructuras de acero estructural (AISC 360, BS EN 14399) para conexiones de agarre por fricción de alta resistencia. La confirmación visual elimina por completo la consistencia del torque del operador como una variable.
• Tensado hidráulico: Aplica tensión axial directamente al vástago del perno mediante un gato hidráulico y luego bloquea la tuerca con fricción de rosca cero. Logra una precisión de precarga de ±2–5 % y es el método estándar para pernos de gran diámetro (M36 y superiores) en bridas de recipientes a presión, juntas de torres de turbinas eólicas y conjuntos de anclaje de cables de puentes donde el acceso con llave y la aplicación de torsión humana no son prácticos.

Shanghai Soverchannel Industrial Co., Ltd. suministra pernos hexagonales externos con recomendaciones de parámetros de apriete documentadas que se adaptan a la clase de propiedad y la aplicación, incluidos valores de torsión, especificaciones de ángulo para conjuntos de torsión-ángulo y supuestos de coeficiente de fricción, brindando a los equipos de ingeniería de ensamblaje los datos necesarios para calibrar las herramientas correctamente en lugar de depender de tablas de torsión genéricas que pueden no coincidir con la condición de fricción real del tratamiento de superficie del perno especificado.
