Por qué el perfil de cabeza abovedada de los tornillos de botón afecta más que solo la apariencia

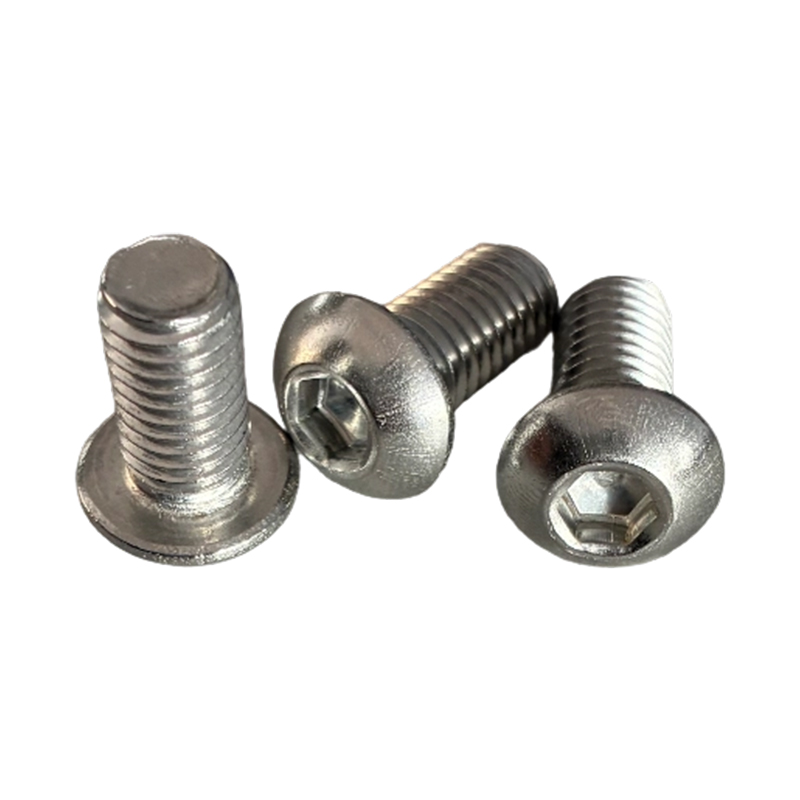

La cabeza abovedada de bajo perfil que define tornillos de botón Es geometría diseñada, no una elección de estilo. El radio de la cúpula determina cómo se relaciona el área de la superficie de apoyo con el diámetro total de la cabeza, y esto tiene consecuencias funcionales directas en los materiales más comúnmente sujetos con este tipo de tornillo. Para electrodomésticos, carcasas de productos digitales y cajas de instrumentos (donde el material unido suele ser lámina de aluminio, ABS o acero delgado), el anillo de rodamiento más ancho de un cabezal de botón distribuye la carga de sujeción sobre un área significativamente mayor que un cabezal de tapa estándar del mismo diámetro de rosca. Esto reduce el riesgo de marcas en la superficie, incrustación en sustratos blandos y deformación visible alrededor del orificio del sujetador, lo cual es importante tanto estructural como estéticamente en los productos de consumo terminados.

La geometría de la cúpula también contribuye a la resistencia a los enganches. En muebles, equipos de ejercicios y juguetes para niños, los cabezales de sujetadores externos no deben presentar bordes afilados que puedan atrapar tela, piel o componentes adyacentes durante el uso o ensamblaje. El perfil convexo continuo de una cabeza de botón elimina el borde afilado presente en la cabeza de la tapa y los sujetadores avellanados, que es una de las razones por las que los tornillos de botón ISO 7380 se han convertido en la opción de sujetador predeterminada para superficies expuestas en bienes de consumo. En los conjuntos de asientos de tránsito ferroviario, la misma propiedad satisface los requisitos de seguridad de los pasajeros que prohíben explícitamente proyecciones afiladas en las superficies interiores.

en Shanghai Soverchannel Industrial Co., Ltd. , las dimensiones del radio de la cúpula y la altura de la cabeza para tornillos de botón se mantienen con tolerancias más estrictas que la especificación mínima ISO 7380, particularmente para clientes en los sectores de electrodomésticos y productos digitales donde la uniformidad visual en todo el patrón de sujetadores de un producto es parte del resumen de diseño industrial. El proceso de fabricación en Nantong Jinzhai Hardware Co., Ltd. utiliza troqueles de conformado en frío de precisión mantenidos según programas dimensionales estrictos, lo que garantiza la consistencia del perfil del cabezal en lotes de producción de gran volumen.

Límites de torsión en tornillos de botón: comprensión de la compensación de profundidad de accionamiento y cómo trabajar dentro de ella

La limitación de ingeniería más importante de los tornillos de botón es una que los diseñadores de productos frecuentemente descubren demasiado tarde: la poca altura de la cabeza que los hace visualmente limpios y ahorran espacio también limita la profundidad del casquillo, lo que a su vez limita el par máximo de accionamiento antes de que se produzca la salida. Un tornillo de cabeza de botón M6 ISO 7380 tiene una altura de cabeza de aproximadamente 2,0 mm y una profundidad de casquillo de aproximadamente 1,9 mm, en comparación con una altura de cabeza de 6,0 mm y una profundidad de casquillo de 4,0 mm para una cabeza de casquillo ISO 4762 equivalente. Esto significa que el par de torsión de instalación máximo confiable para la cabeza del botón suele ser del 60 al 70 % del equivalente de la cabeza del casquillo, y al intentar apretar un tornillo de botón más allá de su límite de accionamiento se daña el casquillo de forma irreversible, ya que las paredes poco profundas del casquillo se deforman bajo la carga de la llave.

En la práctica, esta restricción es viable cuando el diseño de la junta está alineado con ella desde el principio. Los equipos de automatización y los dispositivos médicos que especifican correctamente los tornillos de botón lo hacen asegurándose de que la carga de sujeción requerida esté dentro de la capacidad de torsión real del tornillo, no tratándolo como un reemplazo directo de una cabeza de tapa y aplicando el mismo valor de torsión. Los siguientes puntos de referencia son útiles para los ingenieros de diseño que trabajan con tornillos de botón de acero al carbono de clase de propiedad estándar 10.9:

Para escenarios de ensamblaje de precisión donde se requiere tanto la apariencia como la máxima integridad de la unión, la respuesta de ingeniería correcta es aumentar el diámetro de la rosca en lugar de exceder el límite de torsión de accionamiento. Pasar de tornillos de botón M5 a M6 agrega solo 1,5 mm al diámetro de la cabeza y casi duplica el torque de accionamiento disponible, una compensación que casi siempre tiene más sentido que tratar de exprimir una precarga adicional de un sujetador de tamaño insuficiente.

Selección de revestimiento y acabado superficial para tornillos de botón en aplicaciones orientadas al consumidor

Para tornillos de botón instalados en superficies visibles de electrodomésticos, productos digitales y muebles, el acabado de la superficie es parte del diseño visual del producto, no solo una medida de protección contra la corrosión. Esto hace que los criterios de selección de recubrimiento pasen de ser puramente funcionales (horas de niebla salina, coeficiente de fricción) a una combinación de requisitos funcionales y estéticos que deben especificarse juntos. Un acabado que parece correcto en un perno de muestra pero que varía en nivel de brillo o color en un lote de producción crea una inconsistencia visible en el producto ensamblado que los consumidores notan de inmediato.

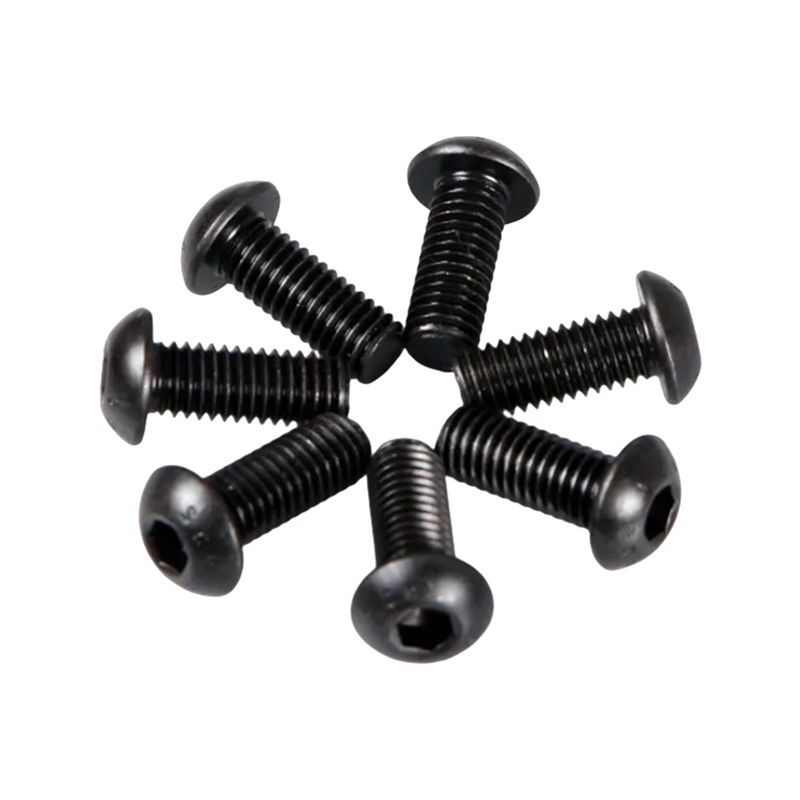

• Óxido negro con sello de aceite: Produce una apariencia negra mate con una mínima variación de reflectividad en todo el terreno. El impacto dimensional es insignificante (escala nanométrica). Común en equipos de fitness, dispositivos electrónicos de montaje en bastidor y carcasas de instrumentos donde la intención del diseño es una estética industrial tenue. La resistencia a la corrosión es moderada: adecuada para ambientes interiores, pero no para exteriores o exposición húmeda.

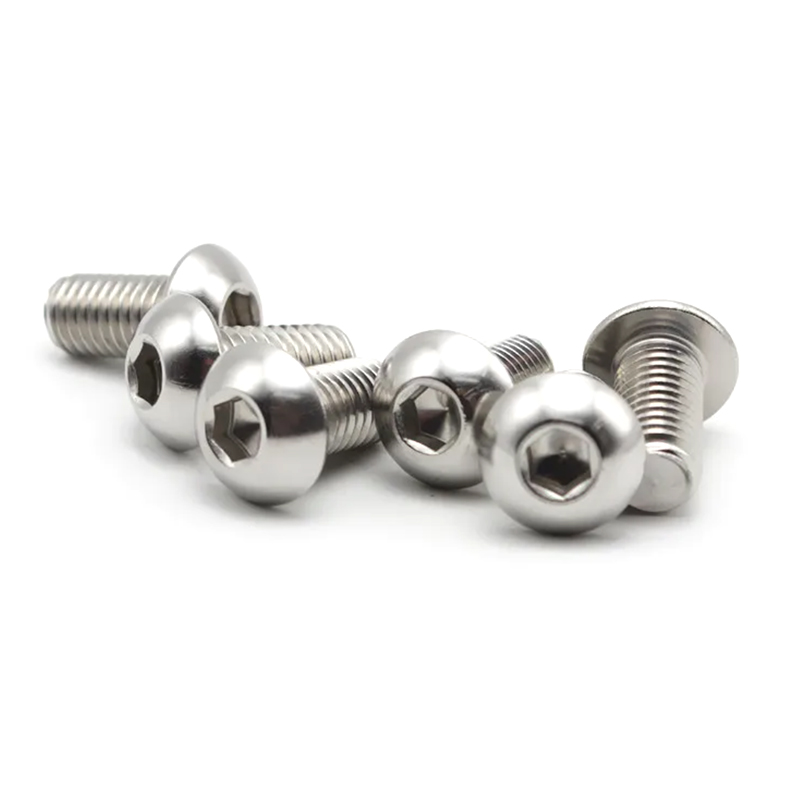

• Galvanoplastia de zinc (pasivado transparente o azul): La opción más rentable para la protección decorativa contra la corrosión en tornillos de botón de acero al carbono. El pasivado transparente produce un acabado plateado brillante; El pasivado azul introduce un ligero tinte azul plateado que se considera un acabado premium en paneles de electrodomésticos blancos o de colores claros. La resistencia a la niebla salina de 72 a 120 horas cumple con la mayoría de los requisitos de productos de consumo para interiores. Un espesor de revestimiento de 5 a 8 µm tiene un impacto mínimo en el ajuste de la rosca, pero debe tenerse en cuenta en los cálculos de tolerancia para ensamblajes de precisión.
• Niquelado: Ofrece un acabado plateado cálido y brillante con mayor resistencia a la corrosión que el zinc (120 a 200 horas de niebla salina a 8 a 12 µm). Preferido para juguetes infantiles y accesorios de productos digitales donde una apariencia metálica pulida es parte de la calidad percibida del producto. El niquelado también proporciona una superficie dura y resistente a la abrasión que resiste los rayones causados ​​por el montaje y desmontaje repetidos, algo importante para los productos que los usuarios abren para reemplazar la batería o cambiar la configuración.
• Acero inoxidable pasivado: Para interiores de tránsito ferroviario, dispositivos médicos y equipos de automatización que funcionan en ambientes húmedos o limpiables, los tornillos de botón pasivados de acero inoxidable eliminan por completo el riesgo de corrosión sin agregar ninguna capa de recubrimiento. La superficie inoxidable natural logra una apariencia cepillada o pulida dependiendo de la operación de mecanizado final, y el acabado es inherentemente permanente en lugar de depender de la adhesión del recubrimiento. Shanghai Soverchannel Industrial Co., Ltd. suministra tornillos de botón de acero inoxidable en grados 304 y 316 como parte de su línea de productos de sujetadores de acero inoxidable.

Tornillos de botón en ensamblajes con espacio limitado: planificación de autorización para equipos médicos y automatizados

La altura de la cabeza de bajo perfil de los tornillos de botón es con frecuencia la razón por la que se especifican en primer lugar en equipos de automatización y dispositivos médicos: simplemente no hay suficiente espacio axial sobre la superficie de la junta para acomodar una cabeza de tapa estándar. Pero diseñar para el espacio libre del tornillo del botón requiere más que verificar que la altura del cabezal libre del componente adyacente. El ángulo de acceso de la llave hexagonal, el espacio libre para el conductor y los requisitos de acoplamiento de la herramienta deben verificarse en el contexto del ensamblaje tridimensional antes de finalizar el diseño.

El ángulo mínimo de acceso de la llave para un tornillo de botón en un bolsillo o hueco está limitado por la ruta de inserción de la llave hexagonal. Una llave hexagonal en forma de L estándar requiere un ángulo de aproximación claro de aproximadamente 15 a 20° desde la perpendicular a la superficie de la articulación para encajar limpiamente en el encaje. En ensamblajes confinados donde solo una llave hexagonal con extremo de bola puede alcanzar el sujetador, el torque máximo confiable cae aproximadamente un 30% en comparación con una llave recta de encaje total, un factor que debe incorporarse en la especificación de torque si se prevé una instalación con extremo de bola. Para conjuntos de dispositivos médicos donde la trazabilidad del par es un requisito reglamentario, el procedimiento de instalación debe especificar explícitamente el tipo de llave y verificar que la geometría del conjunto permita el acoplamiento documentado de la herramienta.

El espesor del panel en relación con la longitud del tornillo es una segunda consideración de espacio libre que con frecuencia se pasa por alto. La longitud de agarre de un tornillo de botón (la distancia desde la parte inferior de la cabeza hasta el inicio de la rosca) debe coincidir con el espesor total del material sujeto. Si el agarre es demasiado corto, la porción roscada se acopla dentro del material sujeto en lugar de en el orificio roscado que se encuentra debajo, lo que reduce el acoplamiento efectivo de la rosca. Si la empuñadura es demasiado larga, el vástago sin rosca se proyecta dentro del orificio roscado, lo que impide una profundidad total de enganche de la rosca. En escenarios de ensamblaje de precisión para productos e instrumentos digitales, especificar la longitud exacta del mango, en lugar de simplemente la longitud nominal del perno, es la práctica de adquisición correcta.

Cabeza de botón con brida versus cabeza de botón estándar: cuando la superficie de apoyo más grande justifica una huella más amplia

La variante de cabeza de botón con brida, donde una brida anular plana se extiende hacia afuera desde la base del domo, aborda una limitación específica de la cabeza de botón estándar en aplicaciones de sustrato blando. En la geometría estándar ISO 7380, la superficie de apoyo es el anillo anular relativamente estrecho en la base del domo, donde el perfil del domo se encuentra con la superficie plana debajo del cabezal. En conjuntos de muebles, armazones de juguetes para niños y paneles de equipos de ejercicios físicos donde el material unido es madera diseñada, compuesto plástico o aluminio de calibre delgado, esta superficie de soporte puede no ser suficiente para evitar que la cabeza pase a través del orificio de paso bajo carga, particularmente para tornillos de mayor diámetro en materiales delgados.

La variante con brida (ISO 7380-2) agrega una brida de rodamiento plana con un diámetro exterior típicamente entre un 30 % y un 40 % más grande que el diámetro de la cabeza estándar, lo que aumenta el área de rodamiento proporcionalmente sin agregar altura de la cabeza. El perfil de la cúpula sobre la brida permanece bajo, por lo que se conserva la ventaja del espacio libre mientras que la capacidad de carga de tracción aumenta significativamente. Para los tornillos de botón con bridas M6, el área de soporte aumenta de aproximadamente 70 mm² (estándar) a aproximadamente 120 mm² (con bridas), una mejora del 70 % en la distribución de la carga sin prácticamente ningún aumento en la altura de instalación.

La desventaja es la huella: el mayor diámetro de la brida requiere más espacio lateral alrededor del orificio del sujetador, lo que debe verificarse con las características adyacentes en el diseño del componente. En gabinetes electrónicos de alta densidad y carcasas de dispositivos médicos compactos, este espacio lateral a menudo no está disponible, lo que hace que el cabezal de botón estándar sea la opción correcta a pesar de su menor capacidad de extracción. Shanghai Soverchannel Industrial Co., Ltd. produce tornillos de botón geométricos ISO 7380-1 e ISO 7380-2 como artículos estándar del catálogo, con diámetros de brida y alturas de domo no estándar disponibles como sujetadores de acero de aleación personalizados para clientes cuyas aplicaciones se encuentran entre los dos perfiles estándar.

Selección de clase de propiedad para tornillos de botón en aplicaciones industriales y de consumo

Los tornillos de botón están disponibles comercialmente en clases de propiedad 8,8 y 10,9 para acero al carbono y A2-70 o A4-70 para acero inoxidable. La selección de clase interactúa con el límite de par de accionamiento de una manera que no siempre es intuitiva: especificar una clase de propiedad más alta no mejora automáticamente el rendimiento de la unión si el límite de par de accionamiento del tornillo se alcanza antes de que se utilice la carga de prueba del material de mayor calidad. Para tornillos de botón de diámetro pequeño (M4 e inferiores), la restricción de profundidad del casquillo limita la precarga alcanzable muy por debajo de la diferencia entre cargas de prueba de 8,8 y 10,9, lo que significa que la mejora de clase de propiedad no ofrece ningún beneficio funcional y al mismo tiempo agrega costos. La mejora resulta significativa en M6 y superiores, donde la geometría del casquillo puede transmitir suficiente par para diferenciar el rendimiento de sujeción de los dos grados.

Para aplicaciones de equipos de automatización y tránsito ferroviario donde la carga de vibración es una consideración de diseño, los tornillos de botón de clase de propiedad 10.9 son la especificación estándar independientemente del diámetro, porque la carga de prueba más alta genera una precarga de unión más alta que mejora la resistencia al aflojamiento inducido por vibración, incluso si la diferencia de precarga absoluta entre 8.8 y 10.9 es modesta en diámetros pequeños. La lógica es que el costo marginal de especificar 10.9 es pequeño, mientras que el costo de una falla en un sujetador en un sistema de tránsito o automatización instalado es muy grande.

Como proveedor de sujetadores de acero al carbono con amplia experiencia en el sector de sujetadores para automóviles, Shanghai Soverchannel Industrial Co., Ltd. proporciona documentación de certificación de clase de propiedad para cada lote de producción de tornillos de botón (verificación de dureza, resultados de pruebas de tracción y certificados de calor de materiales), lo que permite a los clientes de industrias reguladas, como dispositivos médicos y tránsito ferroviario, mantener una trazabilidad completa en los registros de calidad de su cadena de suministro. Este sistema de inspección de proceso completo, desarrollado y perfeccionado en Nantong Jinzhai Hardware Co., Ltd., es lo que permite a la empresa atender tanto a fabricantes de bienes de consumo de gran volumen como a clientes de ensamblaje de precisión de menor volumen desde la misma infraestructura de producción.

Configuraciones de tornillos de botón personalizados: dimensiones no estándar y características especiales para ensamblaje de precisión

Los tornillos de botón de catálogo estándar cubren la mayoría de las aplicaciones industriales y de consumo, pero los escenarios de ensamblaje de precisión en productos digitales, dispositivos médicos y equipos de automatización de alta gama requieren regularmente configuraciones que quedan fuera de las tablas dimensionales ISO 7380. Los requisitos no estándar más comunes no son desviaciones dramáticas de la forma estándar; son ajustes dimensionales específicos que el catálogo estándar no puede acomodar, pero que tienen consecuencias funcionales significativas si no se cumplen correctamente.

• Variantes de altura de cabeza reducida: Para ensambles donde incluso la cabeza de botón estándar sobresale por encima de una característica del panel circundante, un perfil de domo personalizado de altura reducida (generalmente entre un 15 y un 25 % más bajo que el nominal ISO 7380) logra una instalación verdaderamente empotrada o subempotrada manteniendo la ventaja de la amplia superficie de apoyo del formato de cabeza de botón.
• Longitudes de agarre no estándar: Los gabinetes de productos de consumo frecuentemente utilizan acumulaciones de materiales que no se alinean con los incrementos de longitud de tornillos estándar. Una longitud de agarre personalizada garantiza que el vástago sin rosca abarque exactamente el espesor sujeto, maximizando la profundidad de enganche de la rosca en la característica roscada que se encuentra debajo sin permitir que el vástago llegue al fondo antes de lograr la fuerza de sujeción completa.
• Diseños de arandelas cautivas integradas: Un elemento de arandela fijado permanentemente debajo de la brida de la cabeza del botón (estampado en su lugar durante la fabricación) elimina el paso de ensamblaje de colocar una arandela separada, reduce el número de piezas y evita la pérdida de arandelas en entornos de ensamblaje de componentes pequeños, como fábricas de juguetes para niños y líneas de producción de instrumentos.
• Parches fijadores de hilos preaplicados: El adhesivo anaeróbico microencapsulado aplicado a la rosca durante la fabricación proporciona resistencia a las vibraciones sin necesidad de que los operadores apliquen fijador de roscas líquido en el punto de ensamblaje, algo fundamental para las líneas de ensamblaje de equipos de automatización y dispositivos médicos donde la consistencia y la limpieza del proceso son requisitos controlados.
• Marcas o marcas de cabeza personalizadas: Para productos electrónicos de consumo y electrodomésticos de primera calidad donde la cabeza del sujetador es un elemento de diseño visible, se encuentran disponibles marcas de identificación, símbolos de grado o identificadores de marca grabados con láser o estampados en la superficie del domo como parte de un pedido personalizado del programa de soluciones de sujeción no estándar de Shanghai Soverchannel Industrial Co., Ltd..

Como fabricante que integra investigación y desarrollo, producción y ventas, Shanghai Soverchannel Industrial Co., Ltd. maneja el desarrollo de tornillos de botón personalizados desde la revisión del dibujo hasta la producción de prototipos y el suministro en masa, brindando consultas de ingeniería sobre la geometría de la cabeza, el grado del material, el tratamiento de la superficie y la especificación de la rosca como un paquete integrado en lugar de esperar que los clientes resuelvan estas compensaciones de forma independiente antes de realizar un pedido.
