Tolerancia del diámetro del hombro: la dimensión que determina si un molde de precisión funciona o falla

En moldes de precisión y moldes de inyección, el hombro de un tornillo de hombro No es simplemente una característica estructural: es un dato de precisión. La tolerancia del diámetro del hombro es lo que determina la precisión con la que se puede colocar un componente del molde y la frecuencia con la que regresa a esa posición a lo largo de miles de ciclos. La práctica de la industria para herramientas de alta precisión especifica que los diámetros del hombro se mantienen con una tolerancia h6 (solo tolerancia negativa, sin sobredimensionamiento), lo que para un hombro de 10 mm significa un rango de diámetro de 9,991 a 10,000 mm. En este nivel de tolerancia, el hombro encaja en un orificio escariado con un ajuste de interferencia o de transición que elimina por completo el juego radial.

Las consecuencias de una tolerancia inadecuada del hombro son mensurables y, a menudo, costosas. En una matriz de estampado, un pasador de límite con incluso 0,02 mm de juego radial permitirá que el componente guiado se desplace lateralmente bajo la carga de impacto de cada carrera de prensa. Con el tiempo, este micromovimiento aumenta el diámetro interior, acelera el desgaste tanto del tornillo como del bloque del troquel y, finalmente, provoca una desviación dimensional en la pieza estampada. Lo que comienza como un problema de especificación de tolerancia se convierte en un problema de calidad de producción sin ningún evento de falla obvio que diagnosticar.

en Shanghai Soverchannel Industrial Co., Ltd. , las tolerancias del diámetro del hombro para aplicaciones de herramientas de precisión se mantienen en h6 como estándar, con h5 disponible para clientes que requieren el ajuste más ajustado posible en troqueles de estampado de ciclo alto y herramientas para semiconductores. La planta de fabricación de la empresa, Nantong Jinzhai Hardware Co., Ltd., emplea rectificado cilíndrico como operación final de acabado de hombros en lugar de torneado solo, que es lo que permite una redondez submicrónica y una consistencia de diámetro en todo un lote de producción.

Precisión de la longitud del hombro en aplicaciones de retenedores de eyectores: por qué ±0,05 mm no es suficiente

Los tornillos con resalte utilizados como retenedores de expulsión en moldes de inyección realizan una función que es fundamentalmente diferente de la de un sujetador que mantiene juntas dos placas. La longitud del hombro define el límite de carrera exacto de la placa expulsora: la distancia que recorren los pasadores expulsores hacia adelante para empujar la pieza moldeada fuera de la cavidad. Si la longitud del hombro es corta incluso de 0,1 mm, la placa eyectora toca fondo en la cabeza del tornillo antes de que los pasadores eyectores alcancen su posición delantera diseñada, dejando la pieza parcialmente sin expulsar. Si el hombro tiene la misma longitud, la placa eyectora sobrepasa su posición de tope diseñada, lo que podría doblar los pasadores eyectores o dañar las superficies de la cavidad.

Esta es la razón por la que los fabricantes de moldes de inyección de precisión especifican tolerancias de longitud de hombro de ±0,025 mm o más estrictas para aplicaciones de retenedores de eyector, sustancialmente más estrictas que la tolerancia de ±0,13 mm (aproximadamente ±0,005 pulgadas) que muchos catálogos de tornillos de hombro estándar publican como su tolerancia nominal. La distinción es importante a la hora de adquirir: un tornillo que cumple con la tolerancia del catálogo no es necesariamente un tornillo que cumple con los requisitos funcionales del molde.

Los tornillos con resalto utilizados como retenedores de expulsión también experimentan un patrón de carga distintivo: el resalte soporta una carga axial de compresión pura al final de cada carrera de expulsión, transmitida a través de la cara de contacto anular entre el extremo del resalte y la placa eyectora. Por lo tanto, la planitud de la superficie y la perpendicularidad de esta cara extrema con respecto al eje del hombro afectan directamente la distribución uniforme de la carga a lo largo del patrón del retenedor. El reparto desigual de la carga entre un conjunto de tornillos de retención es la causa principal de la inclinación de la placa expulsora, lo que produce alturas de protrusión del pasador expulsor inconsistentes y una expulsión de piezas variable.

Opciones de materiales y tratamientos térmicos para tornillos con resalte en entornos de alta carga y alta vibración

Los conjuntos de componentes aeroespaciales y de herramientas automotrices someten a los tornillos de hombro a una combinación de cargas de corte radial, tensión axial del extremo roscado y vibración continua, un estado de tensión que exige un material con una alta dureza superficial y una tenacidad central adecuada. La dureza de la superficie resiste el desgaste en la interfaz hombro-agujero; La dureza del núcleo evita la fractura frágil bajo cargas de impacto. Equilibrio incorrecto en cualquier dirección produce fallas prematuras.

Como fabricante de sujetadores de acero de aleación personalizados, Shanghai Soverchannel Industrial Co., Ltd. diseña tornillos con hombro de aleación de Ni-Cr-Mo según las especificaciones químicas y de profundidad de la caja específicas de la aplicación. Para herramientas aeroespaciales y automotrices de alta vibración, la profundidad de la caja en un tornillo de hombro cementado está diseñada para un mínimo de 0,5 mm, lo suficientemente profundo como para que la capa endurecida no sea consumida por la operación de rectificado que lleva el hombro a la tolerancia de diámetro final, preservando al mismo tiempo el núcleo dúctil que absorbe los impactos sin fracturarse.

Tornillos de hombro imperiales versus métricos: realidades de abastecimiento para el ensamblaje y mantenimiento de equipos en el extranjero

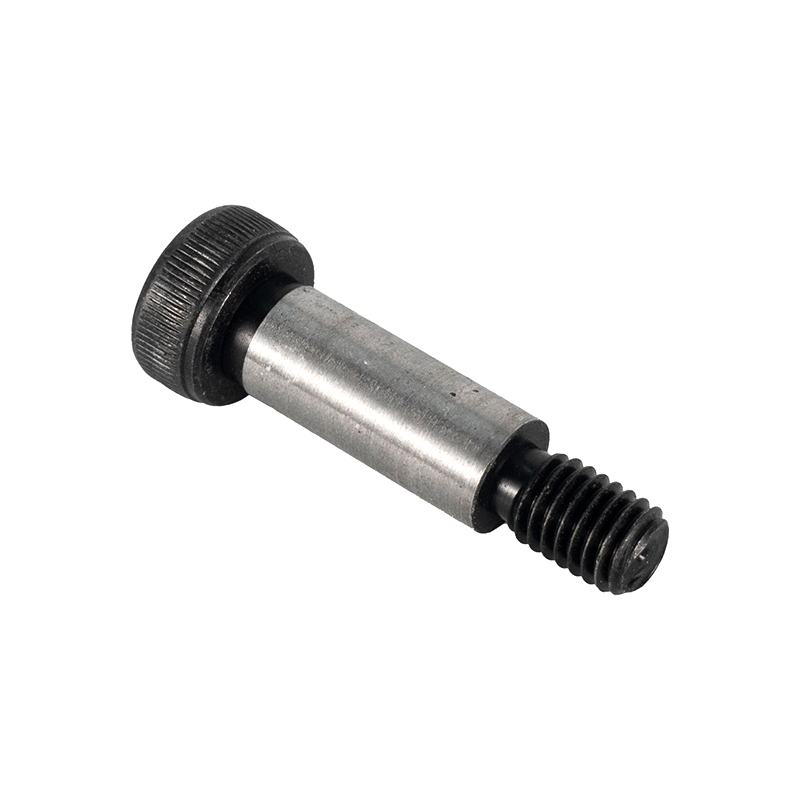

Los equipos importados de América del Norte frecuentemente utilizan tornillos de hombro con dimensiones imperiales: diámetros de hombro en fracciones de pulgada (3/16", ¼", 5/16", 3/8", ½", etc.) con formas de rosca unificadas (UNC o UNF) en el extremo roscado. Cuando este equipo requiere mantenimiento o reemplazo de herramientas en entornos de fabricación con estándares métricos, conseguir el tornillo de hombro de reemplazo correcto se convierte en un verdadero desafío de adquisición. Sustituir el equivalente métrico más cercano casi nunca es aceptable: un 6 El tornillo de hombro métrico de mm tiene un diámetro de hombro de 6,000 mm, mientras que el equivalente imperial más cercano (¼") tiene un diámetro de hombro de 6,350 mm, una diferencia de 0,35 mm que elimina la interferencia o el ajuste de transición del que depende la aplicación.

El extremo del hilo crea una complicación adicional. Un tornillo de hombro imperial de ¼" generalmente usa un extremo roscado de 10-32 UNF o ¼-20 UNC, y los orificios roscados en el molde o accesorio se cortan para que coincidan. Intentar usar una rosca métrica M5 o M6 sin volver a roscar el orificio no es un atajo viable: el paso, el diámetro principal y la forma de la rosca son diferentes. Para operaciones de ensamblaje de equipos en el extranjero que mantienen herramientas tanto imperiales como métricas, mantener un inventario paralelo de tornillos de hombro imperiales es operacionalmente más simple que ingeniería de conversión caso por caso.

Shanghai Soverchannel Industrial Co., Ltd. suministra series de tornillos con hombro métricos e imperiales desde su base de fabricación en Nantong Jinzhai Hardware Co., Ltd., con total trazabilidad y certificación dimensional. Para los clientes internacionales que gestionan flotas de equipos de estándares mixtos, la empresa puede producir tornillos de hombro imperiales según los estándares dimensionales ASME B18.3 en la misma producción que sus equivalentes métricos, lo que simplifica la consolidación de adquisiciones sin requerir relaciones con proveedores separados.

Tornillos con resalto como pasadores de pivote en maquinaria automatizada: cálculo de la carga del rodamiento y estimación de la vida útil

En maquinaria automatizada y máquinas herramienta, los tornillos con resalte que funcionan como pasadores de pivote para varillajes, seguidores de levas o brazos oscilantes están sujetos a cargas radiales a lo largo de toda la longitud del hombro. A diferencia de un cojinete liso donde la carga se distribuye a lo largo de una zona de contacto larga, un pivote de tornillo con hombro concentra la carga radial a lo largo de la longitud utilizable del hombro, generalmente entre una y tres veces el diámetro del hombro, dependiendo de la geometría de la aplicación. Calcular la presión del rodamiento en la superficie del hombro es el primer paso para predecir la vida útil.

Se aplica la fórmula de presión de rodamiento del área proyectada: P = F / (d × L), donde F es la carga radial en Newtons, d es el diámetro del hombro en mm y L es la longitud efectiva del rodamiento en mm. Para un tornillo con hombro de acero de aleación cementado que se ejecuta contra un casquillo de acero o un orificio endurecido, la presión de soporte permitida suele ser de 100 a 150 MPa para rotación continua y de 200 a 350 MPa para movimiento oscilante o de indexación. Exceder estos límites acelera la fatiga de la superficie, produce residuos de desgaste por fricción y agranda gradualmente el diámetro interior; la misma progresión de falla que se observa en aplicaciones de tolerancia inadecuada, pero impulsada por la carga en lugar de un error dimensional.

Las aplicaciones de pivote de sistemas hidráulicos y equipos textiles añaden una consideración de lubricación que a menudo se pasa por alto durante el diseño. Un pivote de tornillo con hombro que funciona en seco en una máquina textil de ciclo alto puede experimentar temperaturas superficiales superiores a 150 °C en la zona de contacto durante ciclos de producción sostenidos, lo que degrada cualquier película de aceite y acelera el desgaste del adhesivo. Las disposiciones de diseño para el acceso a la lubricación (un orificio de grasa radial a través de la pared del orificio o una ranura circunferencial en el hombro) pueden extender la vida útil en un orden de magnitud en estas aplicaciones, y especificar un tornillo de hombro con un tratamiento superficial compatible con la química del lubricante es un requisito básico de ingeniería que debe confirmarse en la etapa de diseño y no después de fallas en el campo.

Geometrías de hombro no estándar en herramientas aeroespaciales y automotrices: más allá del catálogo

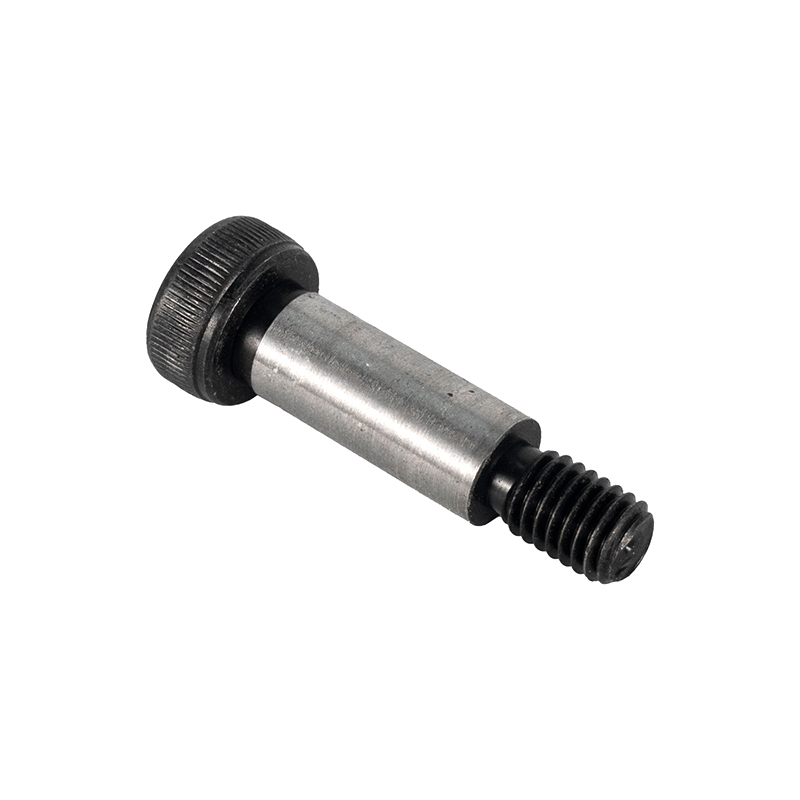

Los tornillos de hombro estándar siguen una geometría sencilla: hombro cilíndrico, cara de apoyo plana debajo de la cabeza y un extremo roscado con un diámetro más pequeño que el hombro. Los componentes aeroespaciales y las herramientas automotrices especializadas exigen con frecuencia configuraciones que no pueden obtenerse de ningún catálogo estándar, y el intento de modificar un tornillo estándar en el campo (bajar un hombro, agregar un orificio transversal, mecanizar una sección reducida) casi siempre compromete el tratamiento térmico y la integridad dimensional de la pieza.

Las configuraciones comunes de tornillos con hombro no estándar que surgen en herramientas de alta precisión incluyen:

• Tornillos de doble hombro: Dos hombros cilíndricos de diferentes diámetros en el mismo vástago, utilizados para ubicar y retener componentes en dos planos de profundidad diferentes simultáneamente en conjuntos de moldes complejos.
• Tornillos de hombro con relieve: Una sección de cintura de diámetro reducido entre el hombro y el extremo roscado, que actúa como un elemento elástico controlado que absorbe la carga de impacto sin transmitirla a la zona de conexión del hilo, particularmente valiosa en aplicaciones de troqueles de estampado de alto impacto.
• Tornillos con resalte con orificios transversales o pasajes axiales: Se utiliza en sistemas hidráulicos y herramientas neumáticas donde el tornillo sirve simultáneamente como pasador de pivote y paso de fluido, lo que elimina un conector de puerto separado y reduce la complejidad del ensamblaje.
• Tornillos de hombro con bridas: Una brida ampliada debajo del cabezal distribuye la carga de sujeción axial sobre un área más amplia, lo que evita el empotramiento en placas de herramientas de material blando (aluminio o compuesto) sin necesidad de un componente de arandela separado.
• Tornillos con tope extralargos con múltiples pasos de rosca: Se requiere en conjuntos de moldes profundos donde el extremo de la rosca debe acoplarse a una placa muy por debajo de la zona de soporte del hombro, con longitudes totales que se extienden mucho más allá de los máximos estándar del catálogo.

Shanghai Soverchannel Industrial Co., Ltd. está estructurada específicamente para manejar este segmento del mercado. Como fabricante que integra investigación y desarrollo, producción y ventas, la empresa revisa los planos de los clientes, asesora sobre geometría y selección de materiales, produce prototipos para validación dimensional y funcional y realiza la transición directamente a la producción, todo dentro de una única relación de suministro que elimina el retraso en la transferencia de ingeniería a adquisiciones, común cuando se trabaja con distribuidores que se abastecen de fábricas de terceros.

Selección del tratamiento superficial para tornillos con resalto: equilibrio entre la integridad dimensional y la protección contra la corrosión

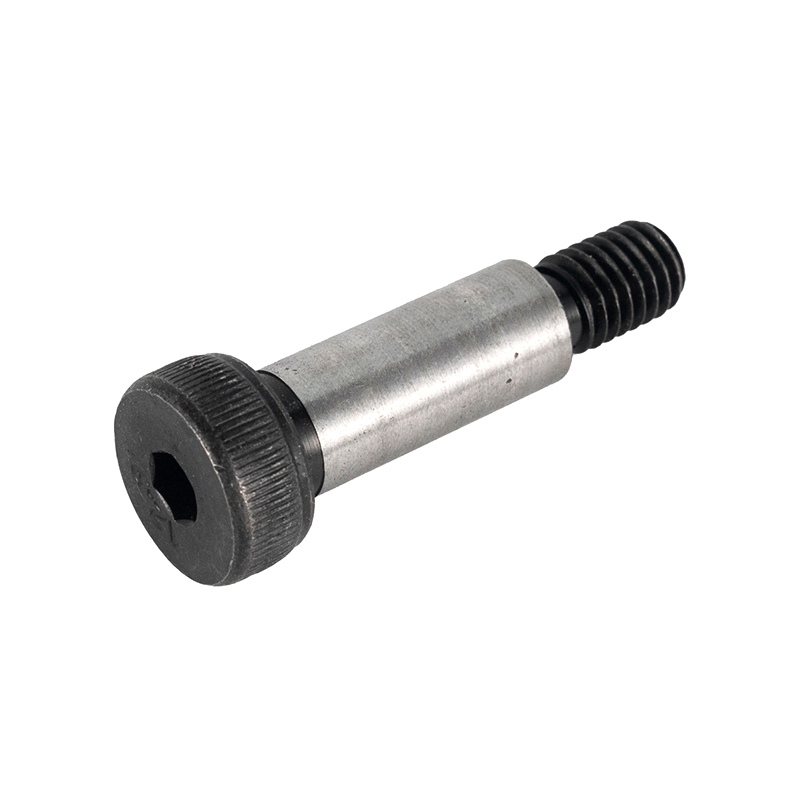

El tratamiento superficial aplicado a un tornillo de hombro presenta una tensión fundamental que no existe para los sujetadores comunes: cualquier recubrimiento que agregue espesor a la superficie del hombro resta directamente el presupuesto de tolerancia dimensional. Una capa de galvanoplastia de zinc de 8 a 12 µm por lado agrega 16 a 24 µm al diámetro del hombro, suficiente para convertir un hombro con tolerancia h6 en una pieza de gran tamaño que no entrará en su orificio escariado sin interferencia. Esta es la razón por la que la selección del tratamiento de superficie para tornillos con tope de precisión requiere atención explícita al espesor del recubrimiento, no solo al comportamiento frente a la corrosión.

• Óxido negro: El tratamiento preferido para aplicaciones de moldes y troqueles de precisión. La profundidad del recubrimiento de conversión se mide en nanómetros en lugar de micras: en realidad, impacto dimensional cero. Proporciona una resistencia leve a la corrosión suficiente para entornos de herramientas en interiores cuando se combina con un sello de aceite. Compatible con todas las clases de tolerancia estándar sin rectificado postratamiento.
• Niquelado no electrolítico: Deposita una capa muy uniforme (normalmente de 12 a 25 µm) que se puede especificar y mantener lo suficientemente apretada para tener en cuenta la tolerancia de mecanizado. Proporciona una dureza superior (hasta 68 HRC después del tratamiento térmico) y resistencia a la corrosión en comparación con el óxido negro. Se utiliza en tornillos de hombro de sistemas hidráulicos y componentes de equipos textiles donde se requiere precisión y resistencia química moderada.
• Recubrimiento en escamas de zinc (Geomet/Dacromet): Se aplica con un espesor total de 8 a 15 µm con mejor uniformidad de espesor que la galvanoplastia y sin riesgo de fragilidad por hidrógeno. Adecuado para el extremo roscado y la cabeza de tornillos con resalte donde la protección contra la corrosión es importante, pero debe enmascararse de la superficie de apoyo del resalte en aplicaciones de precisión, o el resalte debe pulirse hasta alcanzar su dimensión final después del recubrimiento.
• Acero inoxidable pasivado: Para tornillos con resalte producidos en acero inoxidable 303, 304 o 440C, la pasivación elimina el hierro libre de la superficie sin ningún impacto dimensional, maximizando la resistencia nativa a la corrosión del material. La elección correcta para entornos de procesamiento de alimentos, fabricación farmacéutica y herramientas costeras o marinas donde el material base ya es inoxidable.

Como proveedor de sujetadores de acero al carbono y empresa de sujetadores de acero inoxidable, Shanghai Soverchannel Industrial Co., Ltd. especifica los tratamientos de superficie como una parte integrada del paquete de diseño de tornillos de hombro en lugar de una idea de último momento. Para los clientes que suministran a mercados extranjeros donde los estándares de ensamblaje de equipos varían, la compañía documenta el diámetro del hombro recién recubierto con trazabilidad dimensional completa, para que los instaladores puedan verificar la compatibilidad del ajuste antes del ensamblaje en lugar de descubrir problemas de interferencia en el piso de producción.
