Pernos de gato y Varilla de hilo s: El núcleo oculto de cada gato para automóvil
Cuyo un conductor se detiene al costado de la carretera y toma un gato de tijera, lo último que tiene en mente es la ingeniería que hay dentro. Sin embargo, el rendimiento, la seguridad y la longevidad de ese gato dependen casi por completo de un solo componente: el perno de gato . También conocido como tornillo de avance o varilla roscada, este sujetador alargado convierte la fuerza de rotación manual en elevación vertical que eleva un vehículo del suelo. en Soverchannel Industrial CO., Ltd ., nos especializamos en la fabricación y el suministro mayorista de estos componentes diseñados con precisión, y creemos que los compradores merecen una comprensión profunda de lo que separa a un perno gato confiable de una falla a punto de ocurrir.

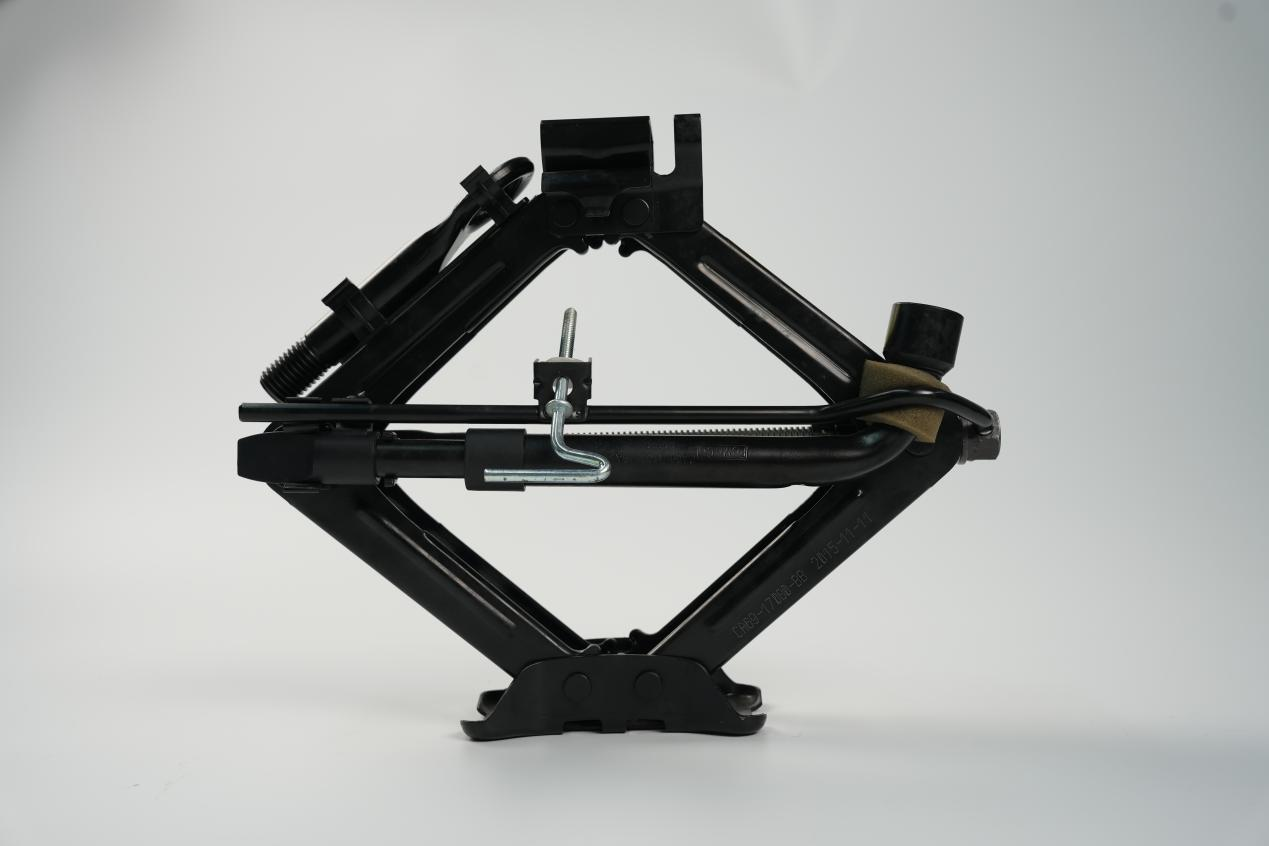

¿Qué es un gato con perno y cómo funciona en un gato de tijera para automóvil?
Un perno gato es un sujetador roscado alargado que sirve como núcleo mecánico de un gato para automóvil de tipo tijera. A diferencia de los pernos hexagonales estándar, un perno gato generalmente presenta una cabeza plana o en forma de bucle en un extremo, una zona de hombro y un eje roscado cortado con precisión que puede variar de 300 mm a 800 mm de longitud dependiendo de la capacidad de carga. Cuando la manivela se acopla al extremo en forma de bucle y el operador lo gira, la varilla roscada abre o cierra los brazos de tijera, traduciendo la rotación en desplazamiento vertical.
El gato de tijera para automóvil se usa ampliamente para cambiar neumáticos en la carretera y para el mantenimiento de los bajos de los vehículos, situaciones que requieren una herramienta de elevación compacta, portátil y confiable. Las clasificaciones de carga comunes incluyen 0,8T, 1T, 1,5T y 2T, y cada nivel exige una varilla roscada con diámetro, resistencia a la tracción y precisión de rosca proporcionalmente mayores. Un gato de mayor resistencia significa un perno más grueso y más largo; no hay atajos para esta realidad de la ingeniería.
Estándares de roscas importantes: punta acme, trapezoidal y métrica
La forma de la rosca es posiblemente la decisión de diseño más importante en cualquier perno gato. El hilo debe transferir enormes cargas de compresión y tracción ciclo tras ciclo mientras resiste el desgaste y mantiene la estabilidad dimensional. Tres sistemas de hilos dominan el mercado global:
- Acme del trozo (ANSI/ASME B1.8): el Acme del trozo de 1/2-10 es, con diferencia, la especificación de rosca más común utilizada en los gatos de tijera para automóviles de América del Norte y del mercado de exportación. En comparación con un perfil Acme estándar, la variante de trozo tiene una profundidad de rosca menor, lo que aumenta la sección transversal de la raíz de la rosca y mejora la resistencia al desgarro bajo cargas de impacto. El Stub Acme de 5/8"-8 se utiliza en gatos de mayor capacidad. Los tornillos Acme de doble avance aumentan aún más la velocidad de elevación y son estándar en aplicaciones industriales pesadas.
- Rosca trapezoidal (GB/T 5796 / DIN 103): Ampliamente adoptadas en los mercados de gatos europeos y asiáticos, las roscas trapezoidales como Tr 16×2, Tr 14×2 y Tr 18×3 ofrecen una transferencia de carga eficiente y son fáciles de fabricar con equipos de laminación.
- Rosca Redonda (DIN 405): Perfiles como RD 16×2 y RD 18×1/8 se encuentran en gatos especializados donde la resistencia a los golpes y la tolerancia a los desechos son prioridades, ya que la geometría de la raíz redondeada reduce las concentraciones de tensiones.
- Métrico estándar (M12, M14): Las roscas métricas convencionales siguen siendo rentables para gatos más livianos y repuestos nacionales, aunque son menos eficientes bajo cargas elevadas y sostenidas.
Seleccionar la forma de rosca correcta no es simplemente un ejercicio de especificación: determina directamente si un gato funcionará sin problemas durante años o desarrollará holgura, ruido y eventuales fallas después de unos pocos usos.

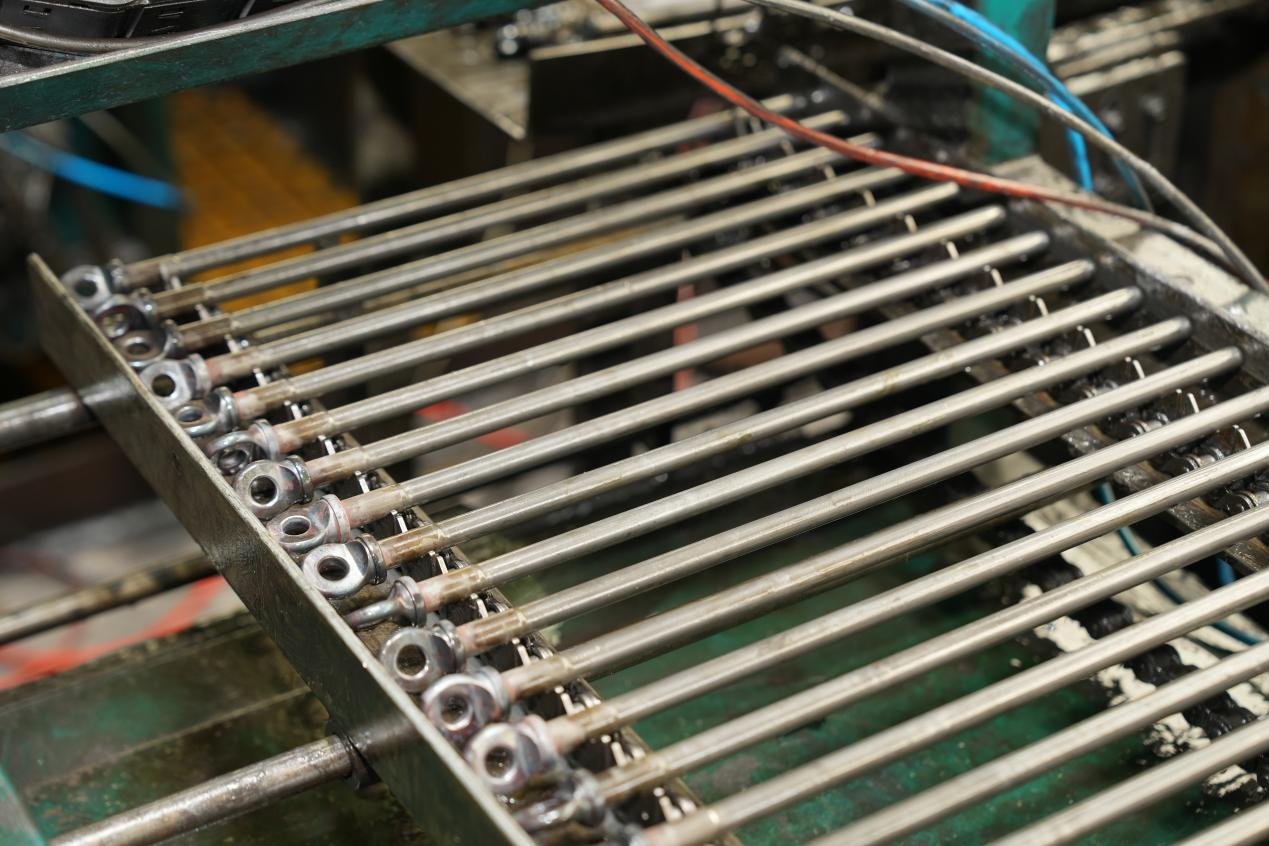

Material y proceso: del acero en bruto a la varilla roscada terminada

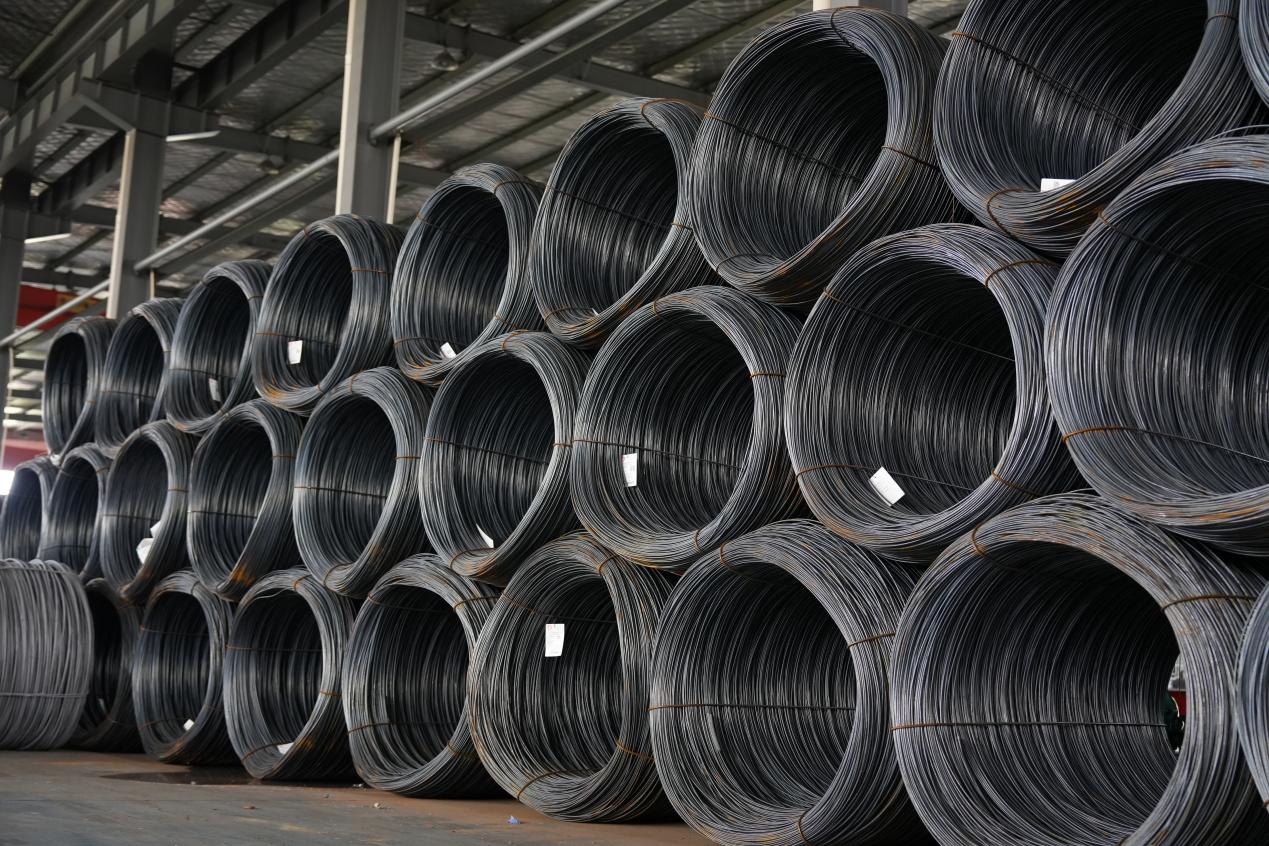

Los pernos de gato de primera calidad comienzan con acero de aleación o de medio carbono: grados como 45#, 35K y 45K brindan la dureza y ductilidad básicas requeridas para aplicaciones de gatos, mientras que los grados de aleación como 40Cr y 35CrMo se especifican para gatos de carga alta o críticos para la seguridad donde el límite elástico y la resistencia a la fatiga deben exceder los límites estándar del acero al carbono. Estas selecciones garantizan que tanto la tracción como la tensión de torsión durante el levantamiento estén dentro de los márgenes operativos seguros: factores clave verificados mediante pruebas de elevación de vehículos y pruebas de presión.
La secuencia de fabricación de un perno de elevación típico es: decapado y fosfatado de la materia prima → recocido esferoidizado → granallado y trefilado → enderezado y cizallado → estampación en frío o forjado en caliente → laminado de roscas (cubriendo M8 a M60) → tratamiento de superficie. Para varillas roscadas de menos de 500 mm, se prefiere el cabezal en frío porque ofrece tolerancias dimensionales más estrictas y un acabado superficial superior en comparación con sus equivalentes forjados en caliente. Las varillas más largas a menudo requieren forjado en caliente seguido de mecanizado de acabado CNC.
La protección de la superficie completa el proceso. El revestimiento de zinc es estándar para los gatos del mercado de repuestos para automóviles en general, mientras que el revestimiento de fosfato combinado con aceite antioxidante se utiliza donde el gato estará expuesto a ambientes húmedos o al aire libre prolongados. Ambos tratamientos se aplican internamente en las instalaciones de producción integrada de Soverchannel Industrial.
ASTM A193 y otras normas que definen los sujetadores de calidad
Compradores abasteciéndose venta al por major sujetadores Para conjuntos de gatos se debe prestar mucha atención a las certificaciones de materiales. ASTM A193 es un estándar estadounidense ampliamente reconocido para materiales de pernos de acero aleado y acero inoxidable destinados a servicios de alta temperatura o alta presión, y su sistema de clasificación (B7, B8, etc.) proporciona un vocabulario confiable para comunicar los requisitos de propiedades mecánicas en las cadenas de suministro globales. Si bien la norma ASTM A193 se cita más comúnmente para pernos utilizados en recipientes a presión y uniones bridadas, su influencia en la cultura de las especificaciones de sujetadores la ha convertido en una referencia útil incluso en las discusiones sobre adquisición de gatos industriales y automotrices.
Más allá de ASTM, la adquisición de pernos elevadores debe verificar:
- Clase de tolerancia de rosca (por ejemplo, 6 g para roscas externas en sistemas métricos)
- Rango de dureza (normalmente 28–34 HRC para pernos de aleación de medio carbono)
- Tolerancia de rectitud en toda la longitud del eje
- Adhesión al tratamiento de superficies y resistencia a la pulverización de sal.
Las fábricas de origen acreditadas proporcionan informes de pruebas de materiales (MTR) e informes de inspección dimensional con cada envío. Si un proveedor no puede proporcionar estos documentos, eso es una señal de alerta, independientemente del precio.
Espárragos y pernos hexagonales en el ensamblaje del gato: funciones de apoyo que no pueden fallar
Un gato de tijera no es simplemente una varilla roscada: es un conjunto de componentes entrelazados, y el espárragos and pernos hexagonales en las articulaciones de pivote son tan importantes como el perno gato central. Estos sujetadores de pivote deben absorber tanto las cargas de corte dinámicas como los momentos de flexión cada vez que se gira el gato bajo carga. Los pernos de pivote de tamaño insuficiente o de baja calidad son un punto de falla común en los gatos de tijera económicos, lo que hace que los brazos se tambaleen, que el gato se incline o, en casos extremos, que el conjunto colapse.
Soverchannel Industrial suministra pernos pivotantes y pernos hexagonales como componentes coordinados junto con nuestra línea de pernos niveladores, lo que garantiza compatibilidad de roscas, tratamiento de superficie coincidente y calidad mecánica constante en todo el juego de sujetadores. Esta es una de las principales ventajas de abastecerse de un fábrica de origen con capacidades de producción vertical en lugar de ensamblar una lista de materiales de múltiples proveedores no relacionados.
Sujetadores al por mayor de una fábrica de origen: por qué son importantes para los fabricantes de equipos originales y los distribuidores
Para los fabricantes de gatos, distribuidores de repuestos para automóviles y mayoristas de MRO, obtener pernos de gato y sujetadores asociados de un proveedor integrado verticalmente fábrica de origen ofrece tres ventajas concretas. En primer lugar, el control de costos: eliminar los márgenes de beneficio de las empresas comerciales y reducir el número de relaciones con los proveedores comprime directamente los costos de entrega, lo cual es importante cuando se compite en precios de sujetadores al por mayor a escala. En segundo lugar, la flexibilidad de las especificaciones: una fábrica con su propio equipo de laminado de roscas (que cubre M8-M60), líneas de estampación en frío, prensas de conformado de alta frecuencia y capacidades de acabado CNC puede acomodar perfiles de rosca personalizados, longitudes de eje no estándar y tratamientos de superficie patentados que los distribuidores disponibles simplemente no pueden igualar. En tercer lugar, la responsabilidad de la calidad: cuando una sola instalación controla la inspección, el conformado, el roscado y el tratamiento de la superficie de la materia prima entrante, la trazabilidad es inequívoca, una necesidad para los componentes de grado automotriz sujetos a retiradas del mercado o auditorías de campo relacionadas con la seguridad.
Soverchannel Industrial CO., Ltd. opera precisamente este tipo de instalación integrada, con una capacidad de producción que cubre toda la gama de tipos de pernos y sujetadores descritos anteriormente. Damos la bienvenida a consultas de fabricantes de gatos de tijera OEM, distribuidores mayoristas de sujetadores y compradores del mercado de repuestos automotrices que buscan un socio proveedor confiable, transparente y capaz de especificaciones.
Seleccionar el perno gato correcto: una lista de verificación práctica
Al especificar o adquirir un perno gato para una aplicación de gato de tijera, se deben confirmar los siguientes parámetros antes de realizar un pedido:
| Parámetro | Gama típica/opciones | Impacto |
|---|---|---|
| Clasificación de carga del gato | 0,8T/1T/1,5T/2T | Determina el diámetro mínimo del eje y la calidad del material. |
| Forma de hilo | Acme del trozo de 1/2-10, Tr16×2, M14, RD16×2 | Regula la eficiencia de carga, la tasa de desgaste y el cumplimiento de estándares regionales. |
| Longitud del eje | 300–800 milímetros | Debe coincidir con el rango de recorrido del gato; las varillas más largas requieren verificación de rectitud |
| Grado de material | 45#, 40Cr, 35CrMo | Afecta directamente el límite elástico y de tracción bajo carga del vehículo. |
| Tratamiento superficial | Galvanizado / Aceite fosfato | Protección contra la corrosión para las expectativas de vida útil |
| Proceso de fabricación | Estampado en frío (≤500 mm) / Forjado en caliente | Precisión dimensional y acabado superficial. |
Hacer coincidir cada parámetro con el requisito de servicio real, en lugar de optar por la opción más barata disponible, es lo que separa a un gato que pasa una prueba de fatiga de 50.000 ciclos de uno que falla en la carretera.
Conclusión
El perno gato no es una mercancía. Ya sea que tenga un perfil Stub Acme de 1/2-10 para un gato de tijera para automóvil del mercado estadounidense, una rosca trapezoidal para un ensamblaje OEM europeo o una especificación personalizada para un elevador industrial de servicio pesado, su diseño, material, forma de rosca y tratamiento de superficie determinan colectivamente si el producto tiene éxito o falla en condiciones del mundo real. Soverchannel Industrial CO., Ltd. aporta más de una década de experiencia dedicada en la fabricación de pernos de elevación y sujetadores al por mayor, con control total del proceso desde la materia prima hasta la inspección final. Lo invitamos a comunicarse con nuestro equipo para analizar sus especificaciones, solicitar muestras o explorar nuestro proceso de auditoría de fábrica.
