Tornillo gato para automóvil: cómo funciona, tipos y guía de selección

Qué hace un tornillo de gato en un gato de coche

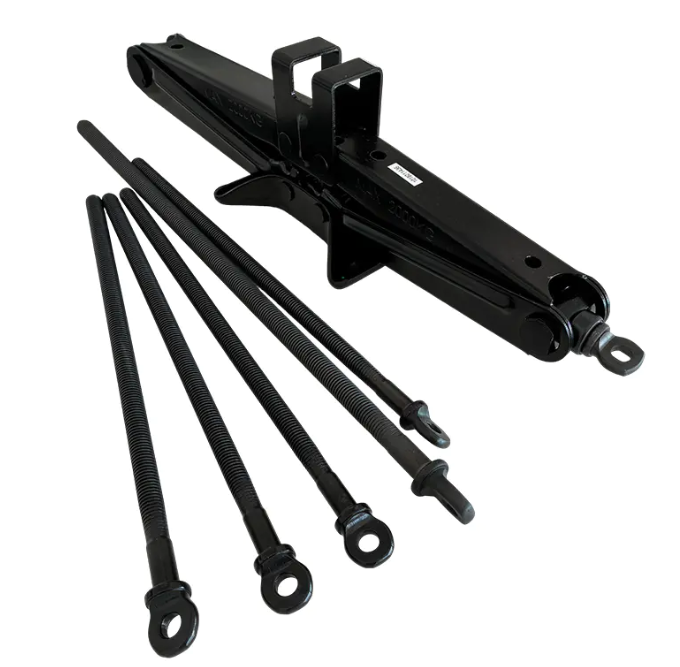

Un gato de tornillo es el eje roscado dentro de un gato de automóvil que convierte la fuerza de rotación en un movimiento de elevación en línea recta que eleva un vehículo del suelo. Gire el tornillo y una tuerca montada sobre sus roscas se desplazará a lo largo del eje, empujando el punto de elevación del gato hacia arriba con mucha más fuerza que la mano que aplica el giro.

Esta ventaja mecánica es lo que hace posible que una persona levante un automóvil que pesa más de una tonelada usando nada más que una llave manual. La rosca del tornillo hace el trabajo pesado, literalmente, cambiando la distancia de rotación por la fuerza de elevación: muchas vueltas del mango para una pequeña cantidad de recorrido vertical, pero con suficiente multiplicación de fuerza para levantar un peso importante. Para los fabricantes que construyen o obtienen gatos, nuestra gama completa de productos de husillo elevador y eje de acero sólido Cubre las opciones de los componentes principales detrás de este mecanismo.

Cómo el mecanismo de tornillo y tuerca genera fuerza de elevación

El mecanismo se basa en dos partes que trabajan juntas: un eje de tornillo roscado y una tuerca correspondiente. A medida que el eje gira, las roscas obligan a la tuerca a moverse axialmente a lo largo de su longitud y, debido a que la tuerca está conectada a la plataforma de carga del gato, ese movimiento axial se convierte en elevación vertical. Cuanto más apretado y preciso sea el enganche del hilo, más suave será la traslación de rotación a elevación.

Una característica de seguridad clave incorporada en la mayoría de las roscas de los tornillos elevadores es el comportamiento de autobloqueo. El ángulo de la rosca es lo suficientemente superficial como para que la fricción por sí sola impida que el tornillo gire hacia atrás bajo carga, lo que significa que el gato mantiene su posición una vez que deja de girar la manija; no bajará lentamente solo por el peso que descansa sobre él. Este es un mecanismo de seguridad fundamentalmente diferente al que utilizan los gatos hidráulicos, que necesitan válvulas separadas para mantener la presión.

Tipos comunes de cabezas y roscas de tornillos

No todos los tornillos niveladores están fabricados de la misma manera, y el diseño de la cabeza y el perfil de la rosca afectan el rendimiento del componente en servicio.

El perfil trapezoidal merece especial atención porque se ha convertido en el estándar para aplicaciones donde la precisión de elevación es importante. Husillos trapezoidales diseñados para un movimiento de elevación suave y preciso Distribuya la carga a través de una cara de rosca más ancha que una rosca en V estándar, lo que reduce el desgaste y mantiene la acción de elevación constante durante miles de ciclos de uso en lugar de degradarse después de cargas pesadas repetidas.

Materiales y precisión que determinan la seguridad

Un tornillo gato que falla bajo carga no es un defecto menor: es un componente que sostiene un vehículo sobre una persona que trabaja debajo de él, por lo que la selección de materiales y la precisión de fabricación son más importantes aquí que en la mayoría de las aplicaciones de sujetadores. El acero con alto contenido de carbono y el acero aleado son las dos opciones de materiales más comunes, elegidos específicamente por su combinación de resistencia a la tracción y resistencia a la deformación bajo carga sostenida.

La precisión del hilo es tan crítica como la materia prima. Un tornillo con un paso de rosca inconsistente o un acabado superficial deficiente crea una distribución de carga desigual a lo largo de la tuerca, concentrando la tensión en menos puntos de contacto de la rosca de los previstos por el diseño. Con el tiempo, esto acelera el desgaste y aumenta el riesgo de que se rompan las roscas bajo carga, exactamente el modo de falla que convierte un cambio de llanta de rutina en una lesión grave. Abastecimiento de fabricantes varillas de tornillo de cabeza hexagonal personalizadas diseñadas específicamente para gatos automotrices Debe esperar datos documentados de tolerancia de rosca como parte del control de calidad estándar, no algo solicitado como una ocurrencia tardía.

Dónde se utilizan los tornillos gato más allá del garaje

Si bien el mantenimiento automotriz es la aplicación más familiar, los tornillos elevadores construidos con los mismos principios mecánicos aparecen en equipos de construcción, logística e industriales. La nivelación de cimientos de edificios se basa en gatos de tornillo para lograr la misma estabilidad autoblocante que los hace seguros debajo de un automóvil estacionado. Las operaciones de almacén y logística utilizan tornillos de elevación similares en equipos de plataforma ajustable, donde el movimiento vertical controlado y repetible importa más que la velocidad de elevación bruta.

El mantenimiento de aeronaves es otro caso de uso notable, donde los tornillos elevadores suben y bajan componentes como estabilizadores horizontales con un control incremental preciso. En todas estas aplicaciones, el requisito subyacente es el mismo para el que se construyen los gatos hidráulicos para automóviles: convertir la entrada de rotación en un movimiento lineal confiable y con capacidad de carga sin la complejidad de los sistemas hidráulicos.

Consejos de mantenimiento y selección para compradores OEM

Para los equipos que obtienen tornillos de gato como componente en lugar de comprar un gato terminado, unas cuantas comprobaciones separan una relación confiable con el proveedor a largo plazo de una que conduce a fallas en el campo. Confirme la capacidad de carga nominal con un margen de seguridad apropiado para la clase de vehículo prevista: un tornillo clasificado exactamente para la carga esperada no deja ningún amortiguador para terreno irregular, elevación descentrada o desgaste gradual.

• Verifique que la certificación del material (acero al carbono o acero aleado) coincida con la carga y el entorno en el que funcionará el gato.
• Solicite datos de tolerancia de rosca y acabado superficial en lugar de depender de hojas de especificaciones generales
• Confirmar que las opciones de tratamiento de superficies (galvanizado, cromado) se adaptan a la exposición a la corrosión esperada en el campo.
• Pregunte si el proveedor puede producir longitudes de eje o tipos de cabeza no estándar para un diseño de gato específico.

El mantenimiento regular en el campo también es importante, incluso para un componente bien fabricado. Los tornillos deben inspeccionarse periódicamente para detectar desgaste, flexión o corrosión en las roscas, y cualquier unidad dañada debe reemplazarse antes de volver a ponerse en servicio: un pequeño costo de inspección inicial contra el riesgo de una falla de elevación bajo carga.
