Descripción general de símbolos y estándares de hilo comunes

I. Símbolos de hilo comunes
①Escrutinio (rosca de tubería nacional): una rosca de tubería cónica estadounidense estándar con un ángulo de rosca de 60 °, comúnmente utilizado para aplicaciones de uso general.
②PT (rosca de tubería cónica estándar británica): una rosca cónica de ángulo de rosca de 55 ° ampliamente utilizada para el sellado. Las roscas de tubería británicas son roscas finas para mantener la resistencia, ya que las roscas gruesas más profundas debilitan el diámetro exterior de la tubería.
③PF (rosca de tubería paralela): un tipo de rosca recta utilizado en las conexiones de la tubería.
④GRAMORAMO (rosca de tubería de Whitworth): una rosca de tubería de sellado no subida de 55 ° dentro de la familia Whitworth. "G" representa roscas de tubería cilíndrica, donde las variaciones de 55 ° y 60 ° se basan en aplicaciones funcionales específicas.
⑤ZG (rosca de tubería cónica): un tipo de rosca cónica comúnmente encontrada en los accesorios de tubería de agua, anteriormente denotado como RC en los estándares nacionales chinos más antiguos.
⑥ Hilos métricos versus pulgadas: la diferencia clave es la representación: los hilos métricos usan tono (distancia entre hilos), mientras que los hilos estadounidenses y británicos se definen mediante hilos por pulgada (TPI). Los hilos métricos tienen un perfil equilibrado de 60 °, hilos británicos un perfil de isosceles de 55 ° y hilos americanos un perfil de 60 °. Los hilos métricos se miden en milímetros, mientras que los hilos británicos y estadounidenses siguen las unidades imperiales.
⑦ PIEZAS DE TIPA: se usa principalmente en las conexiones de la tubería, asegurando un ajuste apretado entre las roscas internas y externas. Disponible en formas rectas y cónicas, el diámetro nominal se refiere al tamaño de la tubería, con el diámetro mayor de hilo real que excede este tamaño nominal.
⑧ Diámetros nominales (por ejemplo, 1/4, 1/2, 1/8 de pulgada): estos valores indican el tamaño de la rosca en el sistema estándar británico, medido en pulgadas.

II. Estándares de hilo en diferentes países
Estándar de hilo de pulgada unificada ampliamente adoptada en países basados ​​en pulgadas, este sistema de subprocesos incluye tres series: hilo grueso (UNC), hilo fino (UNF) e hilo extra (UNFF), con una serie de tono constante adicional (UN).
Método de marcado: diámetro de hilo - hilos por pulgada - código de serie - grado de precisión.
Ejemplos:
Hilo grueso: 3/8–16unc - 2a
Hilo fino: 3/8–24UNF - 2A
Hilo extra fino: 3/8–32unff - 2a
Punto constante: 3/8–20UN - 2A
El primer número (por ejemplo, 3/8) representa el diámetro principal del hilo en pulgadas, que se convierte en métrica multiplicando por 25.4 (por ejemplo, 3/8 × 25.4 = 9.525 mm).
El segundo número representa el número de hilos por pulgada.
Los códigos de serie (UNC, UNF, UNFF, UN) definen los tipos de hilos.
Los últimos dos caracteres (por ejemplo, 2a) indican el grado de precisión del hilo.
Conversión de roscas de tubería paralelas de 55 ° que se originan en la serie basada en pulgadas, estas roscas se usan ampliamente en todo el mundo para transportar líquidos, gases y conexiones de cableado eléctrico. Sin embargo, diferentes países utilizan diferentes designaciones, que deben convertirse de acuerdo con las tablas de comparación internacionales.
Conversión de roscas de tubería cónicas de 55 ° Estas roscas tienen un ángulo de rosca de 55 ° con una relación cónica de 1:16. Se usan ampliamente a nivel mundial, pero cada país tiene diferentes designaciones, que se pueden hacer referencia en la tabla de conversión correspondiente.
Conversión de roscas de tuberías cónicas de 60 ° con un ángulo de rosca de 60 ° y una relación cónica de 1:16, estas roscas de tubería se utilizan en la industria de la máquina herramienta de Porcelana, así como en los Estados Unidos y la antigua Unión Soviética. Porcelana originalmente los designó como "K", luego cambió a "Z", y ahora se ajusta al estándar "NPT". Las tablas de referencia proporcionan equivalentes de designación internacional.
Conversión de hilos trapezoidales de 55 ° Estos hilos tienen un perfil de 30 ° y se unifican internacionalmente. Su designación sigue siendo consistente en diferentes países.

II. Estándares de hilo en diferentes países
1. Estándar de hilo de pulgada unificada
Ampliamente adoptado en países basados ​​en pulgadas, este sistema de hilo incluye tres series: hilo grueso (UNC), hilo fino (UNF) y hilo extra (UNFF), con una serie de tono constante adicional (UN).
Método de marcado: diámetro de hilo - hilos por pulgada - código de serie - grado de precisión.
Ejemplos:
Hilo grueso: 3/8–16unc - 2a
Hilo fino: 3/8–24UNF - 2A
Hilo extra fino: 3/8–32unff - 2a
Punto constante: 3/8–20UN - 2A
El primer número (por ejemplo, 3/8) representa el diámetro principal del hilo en pulgadas, que se convierte en métrica multiplicando por 25.4 (por ejemplo, 3/8 × 25.4 = 9.525 mm).
El segundo número representa el número de hilos por pulgada.
Los códigos de serie (UNC, UNF, UNFF, UN) definen los tipos de hilos.
Los últimos dos caracteres (por ejemplo, 2a) indican el grado de precisión del hilo.

2. Conversión de 55 ° Pipas paralelas
Originario de la serie basada en pulgadas, estos hilos son ampliamente utilizados en todo el mundo para transportar líquidos, gases y conexiones de cableado eléctrico. Sin embargo, diferentes países utilizan diferentes designaciones, que deben convertirse de acuerdo con las tablas de comparación internacionales.

3. Conversión de roscas de tubería cónica de 55 °
Estas hilos tienen un ángulo de hilo de 55 ° con una relación coneña de 1:16. Se usan ampliamente a nivel mundial, pero cada país tiene diferentes designaciones, que se pueden hacer referencia en la tabla de conversión correspondiente.

4. Conversión de roscas de tubería cónica de 60 °
Con un ángulo de rosca de 60 ° y una relación conta de 1:16, estos roscas de tubería se utilizan en la industria de la máquina herramienta de China, así como en los Estados Unidos y la antigua Unión Soviética. China originalmente los designó como "K", luego cambió a "Z", y ahora se ajusta al estándar "NPT". Las tablas de referencia proporcionan equivalentes de designación internacional.

5. Conversión de hilos trapezoidales de 55 °
Estos hilos tienen un perfil de 30 ° y están unificados internacionalmente. Su designación sigue siendo consistente en diferentes países.

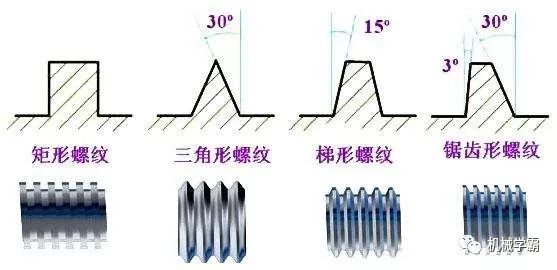

Iii. Clasificación de hilo
Dependiendo del uso de hilos, se pueden dividir en:
1. Sistema internacional de hilos métricos
El hilo adoptado por nuestro CNS estándar nacional. La parte superior del hilo es plana, fácil de girar, y la parte inferior del hilo tiene forma de arco para aumentar la resistencia del hilo. El ángulo de hilo es de 60 grados, y la especificación está representada por M. Los hilos métricos se pueden dividir en tono grueso y fino. La representación es como M8x1.25. (M: código, 8: diámetro nominal, 1.25: tono).
2. Hilo estándar americano
La parte superior y la raíz del hilo son planas y la fuerza es mejor. El ángulo de hilo también es de 60 grados, y la especificación está representada por el número de dientes por pulgada. Este tipo de hilo se puede dividir en tres niveles: tono grueso (NC); Pitch fino (NF); Pitch extra fino (NEF). La representación es como 1/2-10nc. (1/2: diámetro exterior; 10: número de dientes por pulgada; código NC).
3. Hilo unificado

Desarrollado conjuntamente por los Estados Unidos, el Reino Unido y Canadá, es el hilo británico más utilizado.

El ángulo de hilo también es de 60 grados, y la especificación se expresa en el número de dientes por pulgada. Este tipo de hilo se puede dividir en hilo grueso (UNC), hilo fino (UNF) e hilo extra fino (UNEF). La representación es 1/2-10UNC. (1/2: diámetro exterior; 10: número de dientes por pulgada; código UNC).

4. Hilo en V afilado

La parte superior y la raíz son puntiagudas, con fuerza débil, y no se usa a menudo. El ángulo de hilo es de 60 grados.

5. Hilo de Whitworth

El hilo adoptado por el Estándar Nacional Británico. El ángulo de hilo es de 55 grados, y el símbolo es "W". Adecuado para la fabricación rodante. La representación es W1/2-10 (1/2: diámetro exterior; 10: número de dientes por pulgada; código W).
6. Hilo de nudillos
Es un hilo estándar establecido por Din alemán. Es adecuado para conectar bombillas y mangueras de goma. El símbolo es "RD".
7. rosca de tubería
Es un rosca utilizado para evitar fugas y a menudo se usa para conectar los accesorios de gas o tubería de líquido. El ángulo de hilo es de 55 grados. Se puede dividir en roscas de tubería recta con el código "P.S., n.p.s." y roscas de tubería oblicua con el código "N.P.T.". Su cono es 1:16, es decir, 3/4 pulgadas por pie.
8. Hilo cuadrado
Tiene una alta eficiencia de transmisión, en segundo lugar solo a los hilos de bola, pero no se puede ajustar con nueces después del desgaste, que es su desventaja. Generalmente se usa para tornillos con visas y roscas de grúas.

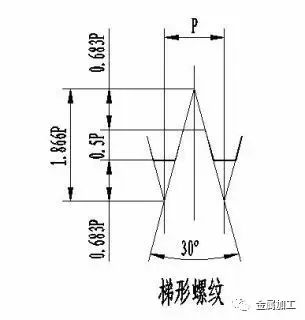

9. Hilo trapezoidal
También se llama hilo ACME. La eficiencia de la transmisión es ligeramente menor que la de las roscas cuadradas, pero se puede ajustar con tuercas después del desgaste. El ángulo de hilo métrico es de 30 grados y el ángulo de hilo imperial es de 29 grados. Generalmente utilizado para el tornillo de plomo de los tornos. El símbolo es "TR".

10. Hilo de contrafuerte
También conocido como hilo de bisel, solo es adecuado para la transmisión de dirección única. Tales como gatos de tornillo, presurizadores, etc. El símbolo es "bu".
11. Hilo de pelota
Es el hilo con la mejor eficiencia de transmisión. Es difícil de fabricar y tiene un costo muy alto. Se usa en maquinaria de precisión. Como el tornillo de plomo de las máquinas herramientas CNC.
Indicación de pernos británicos
LH 2N 5/8 × 3 - 13UNC -2A
(1) LH es el hilo de la izquierda (Hr es el hilo de la mano derecha, que se puede omitir).
(2) 2n hilo de doble hilo.
(3) Hilo británico 5/8, diámetro exterior 5/8 ".
(4) 3 longitud de perno 3 ".
(5) 13 hilo tiene 13 dientes por pulgada.
(6) Pitch grueso de hilo estándar unificado UNC.
(7) Fit de nivel de segundo nivel, rosca externa (3: ajuste apretado; 2: ajuste medio; 1: ajuste suelto) A: rosca externa (se puede omitir), b: hilo interno.

Hilo imperial
El tamaño de un hilo imperial generalmente se expresa como el número de hilos por pulgada de longitud de hilo, denominado "hilos por pulgada", que es exactamente el recíproco del tono. Por ejemplo, un hilo con 8 hilos por pulgada tiene un tono de 1/8 de pulgada.
