Barra negra de rosca completa: grados, usos y guía de selección

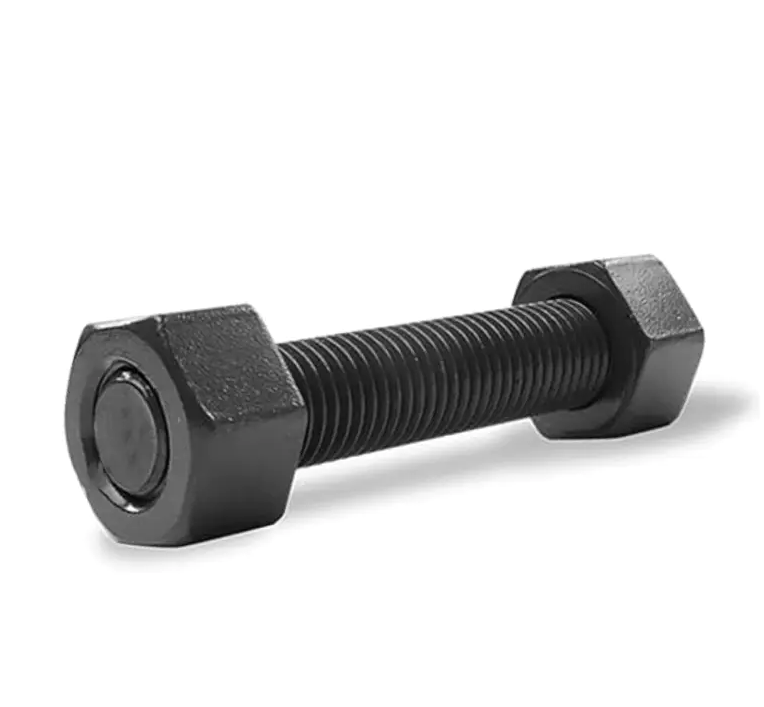

A barra roscada completa negra es una longitud continua de varilla de acero con roscas que van de un extremo al otro, que se distingue por su acabado superficial oscuro y no reflectante. La designación "negro" es de vital importancia porque describe la capa protectora, generalmente óxido negro, fosfato negro o una cascarilla de laminación simple laminada en caliente —que determina la resistencia a la corrosión, la lubricidad y las aplicaciones adecuadas de la barra. Los grados más comunes para la barra roscada negra son los grados de acero al carbono 4.6, 4.8, 8.8 y 10.9 según el sistema de clasificación métrica ISO, siendo el acero de aleación B7 el estándar para empernados de alta temperatura de acuerdo con ASTM A193. La selección del grado y acabado correctos depende principalmente de los requisitos de carga de tracción, la exposición ambiental y si la barra se usará en un ambiente interior seco, un ambiente húmedo o una aplicación sometida a presión a alta temperatura.

Decodificando el acabado "negro": tipos y diferencias funcionales

El término "negro" en el contexto de una barra roscada no se refiere a un acabado único y estandarizado. Abarca varios tratamientos de superficie distintos, cada uno con su propio nivel de protección contra la corrosión, coeficiente de fricción y apariencia. Confundir un acabado negro con otro puede provocar oxidación prematura, desgaste de roscas o relaciones incorrectas de torsión y tensión en conexiones atornilladas críticas.

El acabado liso laminado en caliente, a menudo llamado "color propio" o "barra negra" en el comercio, es el más económico y el más común en las varillas roscadas de uso general que se venden en las ferreterías. Los acabados de óxido negro y fosfato son recubrimientos de conversión que alteran la química de la superficie del acero sin agregar espesor mensurable, lo que significa que no afectan el ajuste de la rosca ni el diámetro del paso. El zinc negro, por el contrario, es un revestimiento galvanizado que añade espesor, normalmente 5 a 12 micras —Y esto debe tenerse en cuenta en la tolerancia del hilo. Una barra roscada galvanizada requiere tuercas fabricadas con un margen de rosca para asegurar el libre montaje.

Grados de acero y propiedades mecánicas de la barra roscada negra

El rendimiento mecánico de una barra negra completamente roscada está determinado por su grado de acero, que especifica la resistencia mínima a la tracción, el límite elástico y el alargamiento. El sistema de clasificación métrica ISO, definido en ISO 898-1 para sujetadores de acero al carbono , utiliza un código de dos dígitos donde el primer dígito multiplicado por 100 da la resistencia a la tracción mínima aproximada en MPa, y el producto de los dos dígitos multiplicados por 10 da la relación límite elástico-tracción aproximada. La selección del grado incorrecto para la carga de aplicación da como resultado una deformación plástica por fluencia o una fractura frágil por sobrecarga.

La marca de grado en una barra roscada negra generalmente está estampada en uno o ambos extremos de la barra o en la cara de una tuerca que la acompaña. Una barra de grado 8,8 también puede presentar una microestructura templada y revenida, identificable en un laboratorio por su estructura de grano de martensita revenida. En el campo, la ausencia de marcas de nivel es una señal de advertencia. Se debe suponer que una barra negra sin sello visible es de grado 4.6 o inferior y no debe usarse en ninguna aplicación de carga donde una falla podría causar lesiones o daños a la propiedad.

Especificaciones de roscas y clases de ajuste

Las roscas en una barra roscada completa no son una característica genérica; se fabrican con una clase de tolerancia específica que determina cómo la barra se acopla con tuercas y orificios roscados. La rosca estándar para barra roscada negra métrica es la Perfil de rosca gruesa métrica ISO (perfil M) según ISO 68-1 , con un ángulo de flanco de 60 grados. La clase de tolerancia suele ser 6g para la rosca externa de la barra , que proporciona un ajuste medio que equilibra la facilidad de montaje con la resistencia al aflojamiento bajo vibración.

Para las barras que se utilizarán con tuercas, una rosca de barra de 6 g combinada con una rosca de tuerca 6H crea el ajuste con holgura ISO estándar. Cuando se pretende que la barra se enrosque en un orificio roscado en lugar de usarse con una tuerca, la clase de ajuste se vuelve más crítica. Una rosca de barra de 6 g en un orificio roscado 6H proporciona un espacio adecuado para la mayoría de las aplicaciones, pero para maquinaria de precisión o cuando la barra debe retirarse y reinstalarse con frecuencia, se puede especificar un ajuste de rosca más apretado de 5 g/6 g en la barra. La clase de hilo rara vez está marcada en la propia barra; es una especificación de fabricación que debe confirmarse a partir de la documentación del proveedor.

Hilos cortados vs. laminados: método de fabricación y su impacto

El método utilizado para formar las roscas en una barra negra completamente roscada afecta significativamente la resistencia a la fatiga, el acabado de la superficie y la consistencia dimensional de la barra. El laminado de roscas, donde el perfil de la rosca se forma en frío presionando matrices de acero endurecido contra la barra giratoria, produce una rosca con propiedades mecánicas superiores. El proceso de trabajo en frío comprime y endurece la superficie de la rosca, creando una capa de tensión residual compresiva que retrasa la iniciación de grietas por fatiga. Los hilos laminados también tienen un acabado superficial más suave porque el material se desplaza en lugar de cortarse, lo que resulta en menos imperfecciones superficiales que generan tensión.

Las roscas cortadas, producidas quitando material con una matriz o una herramienta de corte de un solo punto, tienen la desventaja inherente de cortar a través de las líneas de flujo de grano del acero. Esto crea extremos de fibra expuestos en la raíz de la rosca que son más susceptibles a la corrosión y al inicio de grietas por fatiga. Para una barra roscada de grado 8,8 o 10,9 sometida a carga cíclica, una El hilo laminado puede proporcionar una vida útil a la fatiga que es entre un 50% y un 100% más larga. que un hilo cortado equivalente. El sobreprecio de la barra de rosca laminada es modesto y se justifica en cualquier aplicación que implique vibración, ciclos de presión o carga dinámica.

Protección contra la corrosión y los límites de los acabados negros

Ningún acabado negro proporciona el mismo nivel de protección contra la corrosión que el galvanizado en caliente o el acero inoxidable. Una barra negra con rosca completa es fundamentalmente un producto de acero al carbono con una capa superficial cosmética o ligeramente protectora, y se oxidará si se expone a la humedad, la condensación o la intemperie sin protección adicional. La cascarilla de laminación simple laminada en caliente casi no ofrece barrera de protección; retrasa la aparición de la oxidación roja sólo unos días en condiciones de humedad. El óxido negro, aunque atractivo, es una capa de magnetita (Fe₃O₄) que es inherentemente porosa y depende de una película de cera o aceite de postratamiento para sellar la superficie. Sin este sellador, el óxido negro ofrece una resistencia a la corrosión insignificante.

Para aplicaciones en las que la barra será visible y estará sujeta a humedad ocasional, como accesorios arquitectónicos, ensamblaje de muebles o soportes de barandillas interiores, el fosfato negro con una capa de aceite suplementaria o un revestimiento de zinc negro proporciona la solución más duradera, salvo la actualización al acero inoxidable. El revestimiento de zinc negro con una capa de pasivado de cromo trivalente puede lograr 96 horas de resistencia neutra a la niebla salina antes de la oxidación roja. según ISO 9227, que es suficiente para aplicaciones exteriores cubiertas. Sin embargo, para exposición permanente al aire libre, servicio enterrado o ambientes marinos, el acabado negro es insuficiente. En estas condiciones, el material debe actualizarse a acero galvanizado en caliente, barra roscada de acero inoxidable 304 o acero inoxidable 316 para exposición costera.

Precarga, par-tensión y el papel de la lubricación

Cuando se utiliza una barra roscada completa de color negro en una conexión atornillada tensada (común en acero estructural, montaje de maquinaria y uniones de tuberías con bridas), lograr la precarga de diseño requiere comprender la relación torsión-tensión. Esta relación está dominada por los coeficientes de fricción en la interfaz de la rosca y la cara de apoyo de la tuerca. El acabado negro incide directamente en estos coeficientes de fricción. Una barra simple a escala de laminación tiene un coeficiente de fricción alto e inconsistente, típicamente en el rango de 0,20 a 0,35 dependiendo del estado de la superficie. Un acabado de óxido negro con aceite tiene un coeficiente mucho más bajo y más predecible de aproximadamente 0,12 a 0,18 . Un acabado fosfatado y aceitado oscila entre 0,15 y 0,22.

La implicación práctica es que el mismo par aplicado a barras con diferentes acabados en negro produce precargas significativamente diferentes. Aplicar un torque excesivo en una barra de óxido negro lubricada al valor especificado para una barra a escala de laminación en seco puede dañar las roscas o incluso fracturar la barra. El procedimiento de instalación debe tener en cuenta la condición de acabado específica, y el uso de una llave dinamométrica calibrada con un factor K (factor de tuerca) conocido para la combinación específica de barra y tuerca es esencial para conexiones críticas. Si se desconoce el factor K, la precarga se puede verificar midiendo el alargamiento del perno con un micrómetro o un calibrador de pernos ultrasónico, lo que elimina la incertidumbre de la relación torsión-tensión.

Corte y modificación de barra roscada negra en el campo

Una barra roscada completa frecuentemente se corta a medida en el sitio. El método de corte es importante porque afecta tanto la integridad de las roscas restantes como la capacidad de iniciar una tuerca en el extremo cortado. Una sierra de corte abrasiva es el método más rápido, pero deja rebabas y una zona afectada por el calor en el corte. La rebaba debe limarse a un chaflán de 45 grados alrededor de toda la circunferencia del extremo de la barra, y los dos primeros hilos detrás del corte deben tallarse con una lima de hilo o una tuerca de troquel dividida para eliminar cualquier distorsión. Una sierra de cinta produce un corte más limpio con menos aporte de calor y se prefiere para barras de mayor calidad donde el calor del corte abrasivo podría templar localmente el acero y reducir su resistencia en el extremo cortado.

Después del corte, el acero en bruto expuesto en la cara cortada no tiene protección de acabado negro. Esta cara se oxidará rápidamente. En una barra de óxido negro, el extremo cortado debe tratarse con una solución ennegrecedora en frío o recubrirse con una pintura rica en zinc para restaurar la protección contra la corrosión. En una conexión estructural crítica, el extremo cortado no debe colocarse en un lugar donde se pueda acumular agua o donde el acero expuesto esté en contacto con un metal diferente que causaría corrosión galvánica. Un simple toque de compuesto antiagarrotamiento o grasa espesa en la cara cortada suele ser suficiente para aplicaciones en interiores, pero no sustituye la restauración adecuada del revestimiento en servicios en exteriores.

Tamaños, longitudes y consideraciones de adquisición comunes

La barra negra con rosca completa se fabrica en diámetros métricos estándar desde M6 hasta M100 o más en fresadoras especiales, siendo M8, M10, M12, M16, M20 y M24 los tamaños más comúnmente disponibles. Las longitudes estándar suelen ser 1 metro, 2 metros y 3 metros , aunque hay pernos de longitud más corta disponibles precortados para aplicaciones específicas. El peso por metro aumenta con el cuadrado del diámetro; una barra M24 pesa aproximadamente 3,55 kg por metro, mientras que una barra M12 pesa aproximadamente 0,89 kg por metro. Para barras de gran diámetro, el peso se convierte en una consideración de manejo que puede requerir elevación mecánica durante la instalación.

Al adquirir una barra roscada negra, la especificación debe indicar claramente el diámetro, el paso (grueso a menos que se especifique fino), el grado, el acabado, el estándar de rosca y la longitud. Una llamada completa dice, por ejemplo: "M20 x 2,5, grado 8,8, óxido negro, rosca ISO 68-1, tolerancia de 6 g, longitud de 2 metros". Las especificaciones ambiguas invitan a la sustitución por un producto de calidad inferior o con acabado diferente. Los proveedores acreditados proporcionan certificados de prueba de materiales (MTC) que rastrean el índice de calor del acero, su composición química y los resultados de sus pruebas mecánicas. Para aplicaciones estructurales regidas por un código de construcción, estos certificados deben conservarse con la documentación del proyecto para demostrar el cumplimiento.
