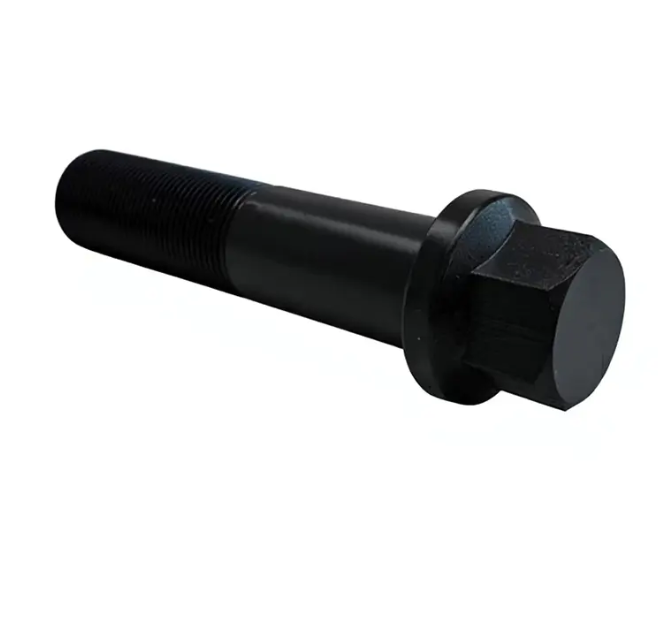

Pernos de culata: fuerza de sujeción, par y análisis de fallas

La función principal de un perno de culata no es simplemente sujetar la culata al bloque. Su objetivo es mantener una fuerza de sujeción uniforme y precisa en toda la superficie de sellado de la junta de culata en condiciones de ciclos térmicos extremos, picos de presión del cilindro y diferenciales de expansión del material. Cuando se aprieta correctamente, el perno se estira elásticamente hasta un estado de tensión diseñada, comportándose como un Resorte de alta resistencia que almacena entre 8,000 y 12,000 libras de fuerza de sujeción por sujetador. . Esta energía almacenada comprime la junta de la culata lo suficiente como para sellar presiones de combustión que pueden exceder los 1500 psi en un motor de inducción forzada, al mismo tiempo que sella las galerías de aceite de alta presión y los conductos de refrigerante que corren entre la culata y el bloque. Un perno que ha cedido, se ha fatigado o se ha instalado con una precarga inadecuada no puede mantener este sello cuando la culata y el bloque se expanden a diferentes velocidades durante el calentamiento. Comprender que un perno de cabeza es un dispositivo de sujeción dinámico con resorte, no un pasador roscado estático, es la base de todo procedimiento correcto de instalación y diagnóstico.

Torque hasta el rendimiento versus sujetadores estándar: una distinción fundamental

Los pernos de culata se dividen en dos categorías mutuamente excluyentes y tratar uno como el otro provoca una falla inmediata del motor. Los pernos estándar se aprietan dentro de su rango elástico, lo que significa que vuelven a su longitud original cuando se aflojan y, en muchos casos, pueden reutilizarse si cumplen con los criterios de inspección dimensional. Los pernos de torsión para ceder están apretados más allá de su límite elástico en la zona de deformación plástica , donde el material se estira permanentemente y no vuelve a su longitud original. El enfoque TTY proporciona una fuerza de sujeción más consistente porque la curva de carga del perno se aplana en la región plástica; pequeñas variaciones en el ángulo de giro producen una variación mínima en la carga de sujeción, lo que hace que el proceso sea más repetible en una línea de ensamblaje. La compensación irreversible es que un perno TTY se ha estirado más allá de su límite elástico y nunca debe reutilizarse . Una segunda secuencia de torsión en un perno cedido lo empujará aún más hacia la deformación plástica hasta que falle, a menudo rompiéndose durante la torsión final o, peor aún, días después de que el motor regrese al servicio.

Identificación de pernos TTY por especificación

El manual de servicio del fabricante proporciona la clasificación definitiva, pero los indicadores físicos incluyen una especificación de par que enumera un valor de par inicial seguido de un Paso final basado en ángulos, como 90 grados o 180 grados. . Esta especificación de ángulo, en lugar de un número de torsión final, es el sello distintivo del procedimiento TTY porque el perno gira una rotación medida hacia su región plástica. Los pernos reutilizables estándar se especifican con un valor de torsión final en Newton-metros o libras-pie, sin paso de ángulo o con un paso de ángulo que permanece dentro del rango elástico y se indica explícitamente como reutilizables en la literatura de servicio.

La secuencia de torsión y la geometría de una sujeción uniforme

La secuencia de apriete incorporada en cada culata no es una sugerencia: es un mapa de distribución de tensiones. Las culatas no son infinitamente rígidas; flexionan micropulgadas bajo la tensión del perno. Si los pernos se aprietan de un extremo al otro, la cabeza se deforma en una ligera forma de cuña, concentrando la fuerza de sujeción en la última esquina apretada y dejando el extremo inicial poco comprimido. el patrón en espiral comenzando desde el centro y trabajando hacia afuera en pasos de torque incrementales gradualmente tira del cabezal hacia abajo de manera uniforme, permitiendo que la junta se comprima uniformemente y que el cabezal se asiente paralelo a la plataforma del bloque. Un procedimiento típico implica de tres a cinco pasadas de torque progresivas: una pasada inicial de bajo torque para asentar todos los sujetadores, pasadas intermedias con valores de torque crecientes y un barrido de ángulo final para los sujetadores TTY. Saltarse una pasada o consolidar pasos somete a la junta a una compresión desigual durante la fase crítica de aplastamiento inicial, y la inconsistencia del sello resultante puede no revelarse hasta que el motor alcanza la temperatura de funcionamiento y el anillo de fuego cargado de manera desigual cede.

Condición de la rosca y el engaño de la llave dinamométrica

Una llave dinamométrica mide la fricción, no la fuerza de sujeción. Del par aplicado a un perno de cabeza, Aproximadamente el 50% supera la fricción debajo de la cabeza del perno, el 40% supera la fricción de la rosca y solo entre el 10% y el 15% genera realmente la precarga de sujeción. . Si las roscas del bloque están corroídas, sucias o dañadas, la llave dinamométrica hace clic al valor especificado mientras que el estiramiento real del perno (y por lo tanto la fuerza de sujeción) se reduce drásticamente. Un perno apretado según las especificaciones en roscas sucias puede ofrecer menos de la mitad de la fuerza de sujeción diseñada, mientras que el mismo torque en roscas lubricadas con un compuesto no aprobado puede estirar demasiado el perno más allá del límite elástico. Es por eso que cada especificación del fabricante incluye un requisito sobre la condición de las roscas: limpiar, perseguir las roscas con un grifo de fondo si es necesario y usar solo el lubricante especificado, ya sea aceite de motor limpio, un lubricante de ensamblaje específico o roscas secas. El tipo de lubricante cambia el coeficiente de fricción y la especificación de torque se desarrolló para ese coeficiente específico. Sustituir un lubricante de ensamblaje de disulfuro de molibdeno en las roscas especificadas para aceite de motor puede reducir la fricción tan drásticamente que el perno cede antes de alcanzar el par objetivo.

Modos de falla comunes y sus causas fundamentales

Las fallas de los pernos de la culata rara vez son espontáneas: siguen patrones predecibles con causas identificables. Comprender estos patrones le permite al técnico diagnosticar la falla en lugar de simplemente reemplazar el perno y esperar que el problema no vuelva a ocurrir.

Fractura de cuello debajo de la cabeza del perno

Un perno que se rompe en la unión del vástago y la brida de la cabeza ha sido sometido a un torque excesivo, ya sea por la reutilización de un perno TTY, una aplicación incorrecta de la especificación de torque o una falta de coincidencia de lubricación de la rosca. La superficie de la fractura típicamente muestra una falla dúctil clásica de copa y cono con reducción de estricción visible en el diámetro del vástago. La solución es de procedimiento: pernos nuevos, especificación de torque verificada y preparación correcta de la rosca.

Falla por fatiga en la mitad del vástago

Un perno que se fractura en la sección roscada o en la mitad del vástago con una superficie de fractura plana y marcada por una playa ha fallado debido a fatiga cíclica. Esto indica que el perno no estaba logrando suficiente precarga para mantener la junta cerrada bajo la presión del cilindro. Cada ciclo de combustión alejaba ligeramente la cabeza del bloque, cargando cíclicamente el perno hasta que se agrietaba. La causa fundamental es falta de torsión crónica, a menudo debido a roscas sucias, una llave dinamométrica defectuosa o un perno TTY estirado reutilizado .

Fragilización por hidrógeno

Los sujetadores de alta resistencia con una dureza superior a aproximadamente 36 HRC son susceptibles a la fragilización por hidrógeno, donde el hidrógeno atómico se difunde en la estructura del grano de acero y causa una fractura intergranular frágil. El fracaso ocurre a menudo horas o días después de la instalación, con el perno rompiéndose en reposo . La fuente suele ser la exposición a sustancias químicas ácidas durante la fabricación o la limpieza, o subproductos de combustión corrosivos en una rotura de la junta del cabezal. La superficie de la fractura aparece granular e intergranular bajo aumento, sin la deformación dúctil de una falla por sobrecarga.

Preparación de la perforación y peligro de bloqueo de fluido oculto

Los orificios para los pernos de cabeza en el bloque son orificios ciegos que pueden atrapar aceite, refrigerante o solvente de limpieza. Cuando se rosca un perno en un orificio ciego lleno de líquido, el líquido queda atrapado debajo del perno y no puede comprimirse. A medida que avanza el perno, aumenta la presión hidráulica en el volumen atrapado. Esta presión puede ejercer suficiente fuerza para romper el bloque de hierro fundido o aluminio en la base del orificio , una falla catastrófica y a menudo irreparable. La prevención es absoluta: cada orificio de perno ciego debe limpiarse minuciosamente con aire comprimido y un disolvente adecuado y luego inspeccionarse con un boroscopio o sonda antes de instalar el perno. El procedimiento mínimo es perseguir el hilo con un grifo hasta el fondo, seguido de lavado con solvente y secado al aire. Incluso unas pocas gotas de aceite residual pueden romper un bloque cuando se aplica el torque final a un perno. Este paso no es opcional y es una de las causas más comunes de daño al bloque durante el reemplazo de la junta del cabezal.

Selección de materiales y problema de la tasa de expansión

Los motores modernos combinan culatas de aluminio con bloques de hierro fundido o aluminio, lo que crea una falta de coincidencia de materiales que los pernos de las culatas deben acomodar. El aluminio se expande aproximadamente el doble de la velocidad del hierro fundido: aproximadamente 23 x 10⁻⁶ por grado Celsius versus 11 x 10⁻⁶ . Cuando una cabeza de aluminio sobre un bloque de hierro se calienta desde la temperatura ambiente hasta la temperatura de funcionamiento, la cabeza crece más que el bloque, lo que aumenta la carga de sujeción sobre los pernos. Los pernos deben diseñarse con suficiente rango de estiramiento elástico para absorber esta expansión diferencial sin ceder. En motores con bloques y cabezas de aluminio, las tasas de expansión coinciden, pero el módulo más bajo del aluminio significa que los orificios roscados son más susceptibles a la irritación y a la extracción de la rosca. Muchos motores de bloques de aluminio especifican pernos de torsión para ceder específicamente porque la carga de sujeción constante de la instalación TTY proporciona un margen de seguridad contra la menor resistencia de la rosca del material base de aluminio.

Espárragos de cabeza del mercado de accesorios y mejora de la fuerza de sujeción

Para aplicaciones de alto rendimiento donde las presiones de los cilindros exceden el diseño original, los pernos de culata reemplazan a los pernos de culata como solución de sujeción. Se rosca un perno en el bloque con los dedos y se asegura con una tuerca en la parte superior, lo que elimina la tensión combinada de torsión y tracción que experimenta un perno durante el apriete. Un perno debe girarse y estirarse simultáneamente mientras se lo aprieta; se carga un montante puramente en tensión cuando se aprieta la tuerca, lo que produce una carga de sujeción más consistente y reduce el riesgo de fricción de la rosca en el bloque. . Los pernos de alto rendimiento se fabrican con materiales como acero para herramientas H11 o cromo 8740 personalizado con resistencias a la tracción que superan los 190 000 psi, significativamente por encima de los grados de pernos OEM. El procedimiento de instalación de los espárragos difiere del de los pernos: el espárrago se instala con un torque mínimo en roscas limpias, a menudo con un compuesto bloqueador de roscas en el lado del bloque, y la tuerca se aprieta con el lubricante de montaje especificado por el fabricante en las roscas y la brida de la tuerca. La especificación de torsión para un conjunto de perno y tuerca es diferente de la especificación de un perno y debe tomarse de los datos del fabricante del perno, no del manual del OEM.

Evaluación de reutilización de pernos que no son TTY

Cuando un fabricante permite la reutilización de pernos de culata estándar, los pernos deben pasar una inspección dimensional antes de volver a ponerse en servicio. Las medidas críticas son Longitud total comparada con la especificación, diámetro del vástago en múltiples puntos a lo largo de la sección sin rosca y condición de la rosca bajo aumento. . Un perno que se ha estirado permanentemente medirá más que la especificación y el diámetro de su vástago se reducirá en la región estirada. Cualquier beso, por sutil que sea, descalifica el rayo. Las roscas deben inspeccionarse para detectar irritaciones, picaduras de corrosión y deformaciones en las crestas. Un perno con roscas dañadas producirá lecturas de torque inexactas y una carga de sujeción inconsistente. Si algún perno de un juego no pasa la inspección, se debe reemplazar todo el juego; mezclar pernos nuevos y usados ​​en la misma culata crea una distribución desigual de la fuerza de sujeción que compromete el sellado de la junta de la culata.

• Mida la longitud total según las especificaciones de fábrica; cualquier alargamiento permanente descalifica el perno.
• Micro el diámetro del vástago en la sección no roscada; cualquier reducción indica deformación plástica.
• Inspeccione las roscas con lupa para detectar irritaciones, picaduras o aplanamiento de la cresta.
• Reemplace todo el juego si algún perno no pasa la inspección.

El imperativo de instalación del motor en frío

Los pernos de culata deben instalarse en un motor completamente frío. Las especificaciones de torsión y las mediciones de ángulos en el manual de servicio están calibradas para temperatura ambiente, normalmente de 20 °C a 25 °C (de 68 °F a 77 °F) . Un motor que incluso está caliente al tacto se ha expandido y la expansión térmica cambia las condiciones de fricción y las relaciones dimensionales que asume la especificación. Un perno apretado en un motor caliente tendrá un torque insuficiente cuando el motor regrese a la temperatura ambiente. Es posible que la deficiencia de carga de sujeción resultante no cause una falla inmediata, pero reduce el margen contra la explosión de la junta de culata, particularmente en condiciones de carga alta. El motor debe reposar durante la noche o durante un mínimo de varias horas hasta que todos los componentes estén a una temperatura ambiente estable antes de realizar la secuencia de torsión final.
