Perno de cabeza hexagonal: estándares, materiales, grados y aplicaciones industriales

Tome un perno de cabeza hexagonal y tendrá en sus manos el sujetador industrial más utilizado del mundo. Estructuras de acero, bloques de motores, cascos de barcos, cubiertas de puentes: el mismo perfil de seis lados aparece en todas partes, apretado con la misma clase de herramienta, al que se le confían cargas que destruirían conexiones menores. Esa ubicuidad no es accidental. Es el resultado de una geometría que reúne ventajas mecánicas genuinas en una forma compacta y estandarizada. Pero la ubicuidad también genera complacencia: los ingenieros y compradores que tratan todos los pernos de cabeza hexagonal como intercambiables terminan rutinariamente con sujetadores de calidad incorrecta en uniones críticas, fallas por corrosión en ensamblajes exteriores y desajustes dimensionales que retrasan la instalación. Esta guía analiza las cinco dimensiones que realmente determinan si un perno de cabeza hexagonal funcionará (sistema estándar, material, calidad, tratamiento de superficie y ajuste de aplicación) para que pueda seleccionar con confianza en lugar de por costumbre.

¿Qué diferencia un perno de cabeza hexagonal de otros sujetadores?

La cabeza hexagonal proporciona seis superficies de apoyo planas para una llave o un casquillo. Esa geometría permite la aplicación de un par elevado sin que la herramienta se resbale, y lo hace utilizando herramientas que cada taller, equipo de campo y línea de montaje ya posee. Una llave Allen requiere un casquillo empotrado; una punta Torx requiere un perfil de estrella correspondiente. Una cabeza hexagonal funciona con llaves de boca, llaves de tubo, vasos de trinquete y destornilladores de impacto; el inventario de herramientas es efectivamente universal.

Hay una distinción que vale la pena preservar entre una perno hexagonal y un tornillo hexagonal . Ambos tienen una cabeza de seis lados y un vástago con rosca externa, pero los tornillos de cabeza hexagonal se fabrican con tolerancias dimensionales más estrictas e incluyen una arandela debajo de la cabeza. En la práctica, los pernos hexagonales son la opción dominante para ensamblajes estructurales y de construcción donde una tuerca proporciona la rosca de acoplamiento; Los tornillos de cabeza hexagonal se prefieren en aplicaciones de maquinaria de precisión donde el sujetador se enrosca directamente en un orificio roscado. Cuando una hoja de especificaciones dice "perno de cabeza hexagonal", casi siempre se refiere a la categoría más amplia, pero confirmar la clase de tolerancia antes de realizar el pedido evita problemas de ajuste posteriores.

Una distinción más: pernos hexagonales externos para aplicaciones industriales se accionan desde el exterior de la cabeza, a diferencia de los tornillos de cabeza hueca donde la accionamiento es interna. Esto es importante en cualquier ensamblaje donde el espacio de acceso es limitado pero el uso de herramientas desde el costado es factible; las estructuras de acero y los bastidores auxiliares de automóviles son los ejemplos más claros.

Sistemas estándar: DIN, ISO y ASME comparados

Tres familias de estándares rigen la gran mayoría de los pernos de cabeza hexagonal en las cadenas de suministro globales. Elegir entre ellos no es una decisión estética: afecta el tamaño de la llave, el paso de la rosca, la clase de tolerancia y la intercambiabilidad transfronteriza.

Los sistemas DIN e ISO se superponen significativamente en geometría, pero no son idénticos. Un ejemplo práctico: un perno M10 según DIN 933 está diseñado para una llave de 17 mm, mientras que el mismo tamaño nominal según ISO 4017 utiliza una llave de 16 mm. Esa diferencia de un milímetro es irrelevante en un taller con un juego de llaves completo, pero puede provocar retrasos en la instalación en un sitio de trabajo grande donde el inventario de herramientas está estandarizado. Para las adquisiciones internacionales, especificar ISO es el valor predeterminado más seguro, ya que indica claramente las expectativas de interoperabilidad a los proveedores de cualquier país.

El sistema ASME utiliza diámetros nominales basados ​​en pulgadas y perfiles de rosca Unified National Coarse (UNC) o Fine (UNF). En la construcción norteamericana y particularmente en el empernado de bridas de petróleo y gas, donde los grados de materiales ASTM se cruzan con los estándares dimensionales ASME, este sistema sigue siendo el predeterminado. Los compradores que se abastecen de China para proyectos norteamericanos deben mencionar explícitamente ASME B18.2.1 en las órdenes de compra, ya que los fabricantes chinos utilizan por defecto el sistema métrico DIN/ISO a menos que se les indique lo contrario.

Selección de materiales y grados de resistencia

El material y la calidad son decisiones separadas que se combinan entre sí. El material determina la resistencia a la corrosión base y la composición elemental; el grado (y su tratamiento térmico asociado) determina el techo de rendimiento mecánico. Seleccionar la combinación incorrecta en cualquier dirección (especificar en exceso agrega costos innecesarios, especificar menos crea riesgo de falla) es uno de los errores de adquisición más comunes en la fijación industrial.

Acero al carbono grado 8.8 Cubre la mayoría de los casos de uso industrial. Ofrece una resistencia a la tracción de 800 MPa con una ductilidad adecuada, es sencillo de conseguir en todo el mundo y conlleva un coste predecible. El grado 10.9 entra en escena cuando se requiere una mayor precarga en una junta compacta; los componentes de suspensión de automóviles y las cubiertas de la caja de cambios son ejemplos típicos. El grado 12.9 está reservado para aplicaciones genuinamente críticas y de alto estrés; su menor ductilidad en relación con 8,8 significa que es más sensible al torque de instalación inadecuado, por lo que exige controles de montaje más estrictos.

Los grados de acero inoxidable intercambian resistencia a la tracción por resistencia a la corrosión. A4-80 (acero inoxidable 316) alcanza 800 MPa, equivalente a acero al carbono 8,8, pero mantiene ese rendimiento indefinidamente en entornos ricos en cloruro donde un perno de acero al carbono galvanizado se corroería a través de su revestimiento en cuestión de meses. En la construcción marina y costera, el cálculo de costos a largo plazo casi siempre favorece el acero inoxidable frente al reemplazo repetido de sujetadores de acero al carbono.

Opciones de tratamiento de superficies y cuándo usarlas

El tratamiento de la superficie es la capa de defensa ambiental de un perno de cabeza hexagonal. Incluso el grado correcto de acero se corroerá prematuramente si la protección de la superficie no se adapta al entorno operativo. El equilibrio principal es entre el espesor del recubrimiento (que afecta el ajuste dimensional), el rendimiento frente a la corrosión y el costo.

• Zinc galvanizado (zinc brillante / BZP) — el tratamiento comercial estándar para aplicaciones en interiores o protegidas. Normalmente entre 5 y 12 µm de espesor. Rentable y ampliamente disponible, pero ofrece protección limitada en ambientes húmedos o al aire libre. Apropiado para pernos de grado 8.8 en estructuras de acero cubiertas y maquinaria en general.
• Galvanizado en caliente (HDG) — zinc aplicado por inmersión, produciendo una capa de 45 a 85 µm que se adhiere metalúrgicamente al acero. Proporciona protección exterior duradera durante décadas. El revestimiento grueso requiere un margen de tolerancia de rosca (típicamente clase 6AZ/6H) para mantener el ajuste con tuercas estándar. Se utiliza ampliamente en construcción, infraestructura y equipos agrícolas.

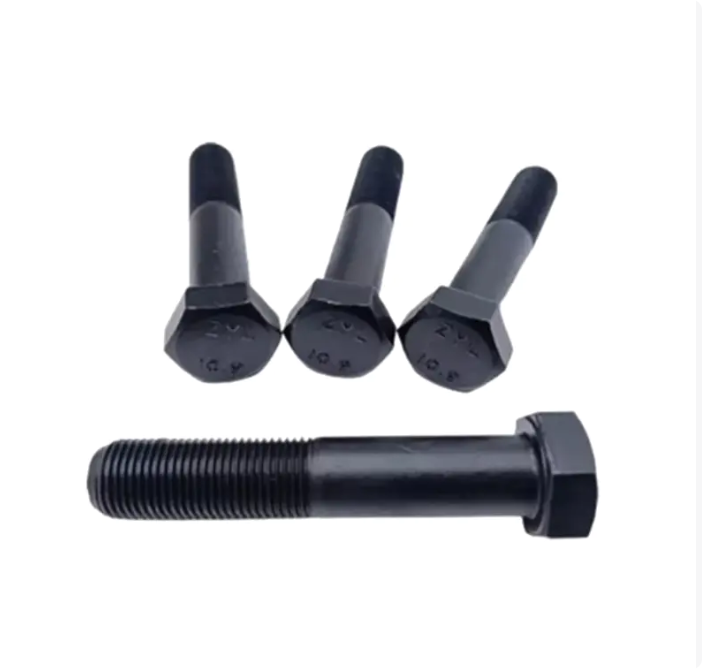

• óxido negro — un recubrimiento de conversión que ofrece una leve resistencia a la corrosión y reduce el reflejo de la luz. Se utiliza principalmente en interiores de automóviles y herramientas donde la estética importa más que la protección contra la corrosión a largo plazo. Se aplica siempre con aceite o cera suplementaria.
• Dacromet/geomet — un revestimiento de zinc y aluminio a base de agua aplicado a entre 8 y 12 µm, que ofrece una resistencia a la corrosión comparable a la galvanización en caliente con una fracción del espesor. No afecta el ajuste de la rosca, lo que lo convierte en el tratamiento de superficie preferido para pernos de alta calidad (10,9, 12,9) donde el impacto dimensional del HDG es inaceptable. Ampliamente especificado en automoción y energía eólica.

Para un desglose más detallado de la selección de recubrimientos por ambiente y sustrato, el tipos de tratamiento de superficies de pernos y guía de selección cubre cada opción contra condiciones de operación específicas. Un emparejamiento que se debe evitar: galvanizado en caliente en pernos de grado 12.9. El proceso de decapado previo a la galvanización introduce el riesgo de fragilización por hidrógeno en los aceros de alta resistencia, una combinación que ha causado fallas documentadas en el campo en las conexiones de carga.

Cuando se necesita la máxima resistencia a las vibraciones además de protección contra la corrosión, pernos de brida hexagonal para entornos de alta vibración integre una brida de distribución de carga directamente en la geometría del cabezal, lo que reduce la dependencia de arandelas con tratamiento superficial que pueden degradarse con el tiempo.

Aplicaciones industriales: construcción, automoción, marina y maquinaria

La misma geometría básica de sujetadores satisface demandas radicalmente diferentes en todas las industrias. Comprender lo que requiere cada sector evita errores de especificación cuando un equipo de adquisiciones busca múltiples tipos de proyectos simultáneamente.

Construcción e infraestructura civil consumen el mayor volumen de pernos de cabeza hexagonal a nivel mundial. Las conexiones de acero estructural en edificios, puentes y torres se rigen por la norma ASTM F3125 (que abarca los antiguos grados A325 y A490) en Norteamérica, o EN 14399 en Europa. Estos no son pernos hexagonales genéricos: se fabrican y prueban como sujetadores estructurales con requisitos de carga de prueba documentados y arandelas endurecidas. El sector de la construcción también utiliza grandes cantidades de pernos hexagonales estándar de grado 8.8 para conexiones secundarias, encofrados y montaje de equipos donde no se requieren especificaciones de pernos estructurales.

Ensamblaje automotriz especifica pernos de cabeza hexagonal a nivel de componente: los soportes del motor, los subchasis de suspensión, las carcasas de la transmisión y los soportes de la pinza de freno tienen especificaciones de torsión precisas que asumen un grado de perno y un tratamiento de superficie conocidos. El grado 10.9 es la opción dominante para las juntas del tren motriz y del chasis. El recubrimiento Dacromet es ampliamente preferido porque mantiene la precisión dimensional, resiste los ciclos térmicos de los ambientes debajo del capó y evita el riesgo de fragilización por hidrógeno asociado con la galvanoplastia sobre acero de alta resistencia.

Aplicaciones marinas y offshore imponen las demandas de corrosión más agresivas. La niebla salina, la humedad constante y las incrustaciones biológicas atacan rápidamente los acabados de acero al carbono. El acero inoxidable A4-80 (grado 316) es la especificación estándar para herrajes de cubierta expuestos, bridas de tuberías y accesorios de casco. Para aplicaciones submarinas o aquellas que involucran contacto de metales diferentes, es posible que se requieran aleaciones exóticas o de acero inoxidable dúplex, pero para la mayoría de trabajos marinos sobre la línea de agua, los pernos de cabeza hexagonal A4-80 con acabado pasivado brindan la vida útil necesaria sin costos excesivos.

Maquinaria industrial abarca la más amplia gama de requisitos. Los marcos de fabricación y equipos generales utilizan grado 8.8 con revestimiento de zinc. Los conjuntos de alto ciclo o alta vibración (compresores, ventiladores, carcasas de bombas) se benefician de variantes con bridas o pares de tuercas de torque predominante para resistir el aflojamiento automático. Los equipos de precisión pueden requerir grado 12.9 para lograr la fuerza de sujeción necesaria en una unión con una longitud de acoplamiento de perno limitada.

Factores clave para las adquisiciones y la verificación de la calidad

Un perno de cabeza hexagonal es tan confiable como el proceso que lo produjo. El abastecimiento basado en el precio que omite la documentación crea brechas de trazabilidad, y en industrias donde las fallas de los sujetadores conllevan responsabilidad, las brechas en el rastro documental son tan problemáticas como las brechas en el metal mismo.

Tres documentos deben acompañar a cualquier pedido de sujetadores industriales: informe de prueba de materiales (MTR) confirmar la composición química y los resultados de las pruebas mecánicas del lote de producción; un informe de inspección dimensional verificar la geometría del cabezal, la forma de la rosca y las tolerancias de longitud; y un fabricante Certificado ISO 9001:2015 Confirmar que el sistema de gestión de calidad que produjo el perno está auditado y actualizado. Los proveedores que no puedan proporcionar los tres a pedido no deberían estar en la cadena de suministro de aplicaciones críticas.

Las marcas en la cabeza proporcionan una verificación visual rápida. En los pernos métricos, el grado (8,8, 10,9, 12,9) está estampado en la parte superior de la cabeza, junto con una marca de identificación del fabricante. En los pernos imperiales, los grados SAE se indican mediante líneas radiales: el grado 5 muestra tres líneas, el grado 8 muestra seis. La ausencia de marca en un perno vendido como Grado 8 o 10.9 es un defecto descalificante: significa que el perno no se fabricó según el grado o que el proceso de marcado no pasó el control de calidad.

especificando clase de hilo en las órdenes de compra es un detalle que separa a los compradores experimentados de los novatos. Las roscas métricas ISO tienen por defecto clases de tolerancia de 6g (externas) y 6H (internas) para uso general. Hay clases más ajustadas (4g/4H o 5g/5H) disponibles para ajustes de precisión, pero añaden costos y extienden el tiempo de entrega. A veces se utilizan clases más sueltas (8 g) en pernos galvanizados en caliente para adaptarse al espesor del recubrimiento, pero deben combinarse con la tuerca de gran tamaño correspondiente para garantizar un acoplamiento adecuado.

Finalmente, las decisiones de emparejamiento son importantes. el guía de emparejamiento de tuercas y arandelas Cubre el principio de que las arandelas, arandelas de seguridad y tuercas deben coincidir con el grado y acabado del perno que acompañan. La instalación de un perno de Grado 8 con una tuerca de Grado 2 crea un punto débil en las roscas de la tuerca; mezclar pernos galvanizados con tuercas sin recubrimiento acelera la corrosión galvánica en la interfaz de la junta. El conjunto de sujetadores funciona como un sistema: cada componente de ese sistema merece la misma disciplina de especificación aplicada al perno mismo.
