Guía completa de varillas totalmente roscadas: especificaciones, materiales y aplicaciones industriales

¿Qué es una varilla completamente roscada?

A varilla completamente roscada - También llamado varilla roscada, perno roscado o varilla roscada continua - es un sujetador de metal recto con rosca helicoidal que recorre toda su longitud, de un extremo al otro, sin ninguna sección de vástago lisa. Este perfil de rosca ininterrumpida lo distingue de los pernos estándar o los espárragos parcialmente roscados, lo que brinda a los ingenieros una flexibilidad total para cortar la varilla a cualquier longitud requerida mientras se mantiene el enganche completo de la rosca en cada punto.

A diferencia de los pernos convencionales que se fabrican en longitudes fijas con una cabeza definida, las varillas completamente roscadas no tienen cabeza y están diseñadas para funcionar con tuercas, acopladores o placas de anclaje aplicadas en cualquier posición a lo largo de la varilla. Esto los hace indispensables dondequiera que se requiera sujeción, suspensión o tensión ajustables en tramos variables.

Especificaciones dimensionales y estándares de rosca

Las varillas completamente roscadas se producen en una amplia gama de diámetros y longitudes, regidas por estándares reconocidos internacionalmente. Comprender la especificación correcta es fundamental para los cálculos de carga y la compatibilidad con el hardware correspondiente.

Rangos comunes de diámetro y longitud

Los tamaños métricos estándar varían de M6 a M64, mientras que los tamaños imperiales (UNC/UNF) suelen oscilar entre 1/4 de pulgada y 2 pulgadas de diámetro. Las longitudes en stock de 1 metro, 2 metrosy 3 m son las más comunes, aunque hay longitudes cortadas a medida ampliamente disponibles para requisitos específicos del proyecto.

Clases de tolerancia y paso de rosca

Para varillas métricas, las roscas de paso grueso (p. ej., M12×1,75) son las predeterminadas para uso estructural general, mientras que las roscas de paso fino (p. ej., M12×1,25) brindan una mejor resistencia al aflojamiento por vibración en entornos dinámicos. Las clases de tolerancia 6g (externa) y 6H (interna) representan el ajuste comercial estándar. Para aplicaciones de precisión o aeroespaciales, se especifican tolerancias más estrictas de 4h/4H para minimizar el juego de roscas y garantizar una transferencia de carga precisa.

Opciones de materiales y selección de grados

La elección del material determina directamente la resistencia a la tracción, la resistencia a la corrosión y la temperatura de servicio de una varilla completamente roscada. Seleccionar el grado correcto previene fallas prematuras en servicio y garantiza la integridad estructural a largo plazo.

Acero al carbono y acero aleado

Las varillas de acero con bajo contenido de carbono (Grado 2 / DIN 4.6) ofrecen una resistencia a la tracción mínima de 400 MPa y se adaptan a aplicaciones de fijación en interiores de uso liviano. Los grados de carbono medio como ASTM A307 y SAE Grado 5 (DIN 8.8) aumentan la resistencia a la tracción a aproximadamente 830MPa , haciéndolos apropiados para conexiones estructurales de acero. Las varillas de acero de aleación de alta resistencia, Grado B7 (ASTM A193) o DIN 10.9, alcanzan resistencias a la tracción superiores 1.000MPa y están especificados para recipientes a presión, juntas bridadas y anclajes estructurales pesados donde la consistencia de la carga de prueba es primordial.

Acero inoxidable

Acero inoxidable austenítico, principalmente A2 (304) y A4 (316) — es la opción estándar para ambientes corrosivos. Las varillas A4-70 proporcionan una resistencia a la tracción mínima de 700 MPa junto con una excelente resistencia a las picaduras inducidas por cloruro, lo que las convierte en la opción preferida para instalaciones marinas, costeras, de procesamiento de alimentos y de plantas químicas. Los grados dúplex como el 2205 ofrecen mayor resistencia (~900 MPa) y resistencia a la corrosión superior en comparación con el estándar 316.

Otros materiales especiales

• Latón (C36000): Se utiliza en accesorios eléctricos y de plomería para una buena conductividad y resistencia a la corrosión en sistemas de agua.
• Titanio Grado 5 (Ti-6Al-4V): Relación resistencia-peso extremadamente alta con excelente resistencia a la corrosión, especificada para estructuras de implantes médicos y aeroespaciales.
• Fibra de vidrio / PRFV: Varillas roscadas no conductoras y no magnéticas para aparamenta eléctrica, instalaciones de resonancia magnética y tanques de productos químicos donde están prohibidos los sujetadores metálicos.

Tratamientos Superficiales y Recubrimientos Protectores

Las varillas totalmente roscadas de acero al carbono desnudo requieren protección de la superficie para evitar la corrosión en servicio. La elección correcta del recubrimiento depende de la exposición ambiental, la temperatura de funcionamiento y si la varilla quedará incrustada en concreto o expuesta a productos químicos.

• Galvanoplastia de zinc (zinc brillante): Proporciona de 5 a 8 µm de zinc para ambientes interiores templados; Adecuado para muebles, soportes HVAC y sistemas de estanterías.
• Galvanizado en caliente (HDG): Depósito de 45 a 85 µm de zinc, lo que brinda una protección sólida para aplicaciones exteriores, subterráneas y empotradas en concreto. Cumple con ASTM A153 / ISO 1461.
• Galvanizado mecánico: Una alternativa de proceso en frío que produce recubrimientos uniformes en varillas de alta resistencia donde la fragilización por hidrógeno debido a la galvanoplastia es una preocupación (generalmente Grado B7 y superior).
• Recubrimiento Dacromet / Geomet: Revestimiento de escamas de zinc sin cromo que ofrece una resistencia a la niebla salina superior a 1000 horas, preferido en trabajos estructurales automotrices y marinos.
• Revestimiento de PTFE (teflón): Reduce la fricción de la rosca y evita la irritación en conjuntos de acero inoxidable, lo que facilita una aplicación de torsión constante.

Aplicaciones industriales en sectores clave

La versatilidad de las varillas totalmente roscadas las convierte en uno de los sujetadores más especificados en ingeniería industrial y de construcción. Su capacidad para cortarse en el sitio y ajustarse con tuercas estándar elimina la necesidad de almacenar docenas de pernos de diferentes longitudes.

Construcción Estructural e Ingeniería Civil

En estructuras de acero estructural, pernos de anclaje hechos de varillas completamente roscadas (generalmente ASTM F1554 Grado 36 o Grado 55) se vierten en cimientos de concreto para asegurar placas de base de columnas, bases de maquinaria y paneles prefabricados. La configuración totalmente roscada permite ajustar la longitud del extremo saliente después de que el concreto fragüe cortando o seleccionando la posición de la tuerca. Los sistemas de refuerzo sísmico para techos suspendidos, tuberías y conductos dependen en gran medida de soportes de varilla roscada combinados con abrazaderas para vigas y tuercas de acoplamiento hexagonales para lograr un refuerzo antibalanceo que cumpla con los requisitos de NFPA 13 e IBC.

Industrias mecánicas y de procesos

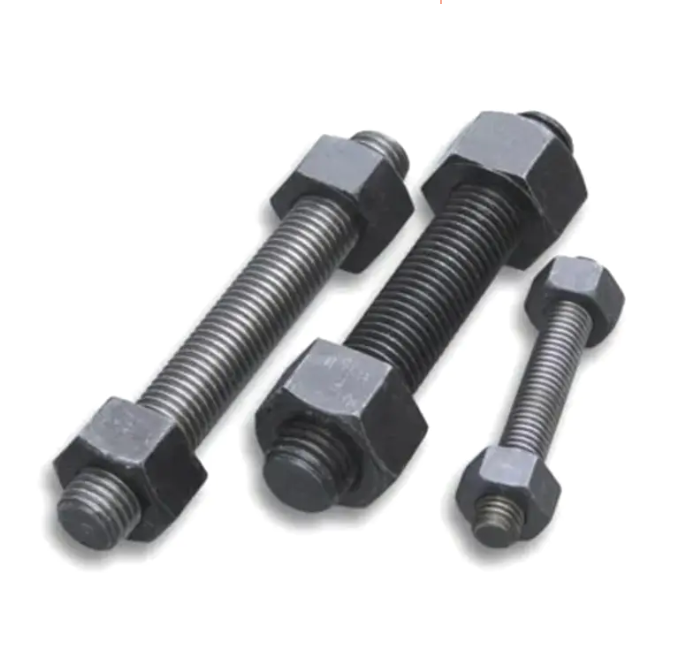

Los conjuntos de bridas de alta presión en refinerías de petróleo y plantas petroquímicas utilizan pernos prisioneros B7 (una forma de varilla completamente roscada) junto con tuercas hexagonales pesadas B2H para lograr un sellado sin fugas en juntas de bridas ASME B16.5 y B16.47. Las temperaturas de funcionamiento pueden alcanzar los 450 °C, donde el contenido de aleación de cromo-molibdeno del material B7 mantiene un límite elástico que el acero al carbono simple perdería por completo. En el sector de generación de energía, se utilizan varillas M72 y M80 para tensar los pernos de la carcasa de la turbina con tensores hidráulicos, asegurando una compresión uniforme de la junta en toda la circunferencia de la cara de la brida.

Instalación de sistemas eléctricos y mecánicos.

Los contratistas MEP (mecánicos, eléctricos y de plomería) utilizan ampliamente varillas roscadas de 3/8 de pulgada y 1/2 pulgada para suspender bastidores de conductos, bandejas de cables y tramos de tuberías de miembros estructurales. La varilla se corta a la longitud de caída requerida y se equipa con abrazaderas para conductos o correas para tuberías, lo que ofrece una solución de soporte limpia, ajustable y que cumple con los códigos. En salas de aparamenta y transformadores, se utilizan varillas roscadas de fibra de vidrio no metálicas para montar barras colectoras y aisladores donde se requiere aislamiento eléctrico entre la estructura de soporte y los componentes activos.

Mobiliario, accesorios de venta minorista y arquitectura

Usos del diseño interior arquitectónico y comercial moderno expuestos varillas roscadas de acero inoxidable como elemento de diseño intencionado en sistemas de estanterías, barandillas de entrepisos, tensores de mamparas de vidrio y rejillas de techos suspendidos. El perfil lineal limpio de una varilla de acero inoxidable M12 o M16 A4 pulida, combinado con tuercas abovedadas y arandelas decorativas, crea una estética minimalista que es estructuralmente funcional y visualmente refinada.

Mejores prácticas de instalación y guía de torsión

La instalación adecuada de varillas completamente roscadas garantiza que se logre y mantenga la fuerza de sujeción prevista. Varios puntos prácticos reducen el riesgo de tensión insuficiente, rotura de hilos o relajación de las juntas:

• Profundidad de compromiso del hilo: Se requiere una longitud mínima de compromiso de 1 × el diámetro nominal para acero sobre acero; Se recomienda 1,5× para acero en materiales más blandos como aluminio o hierro fundido.
• Lubricación: Aplique un lubricante para roscas o un compuesto antiagarrotamiento, lo cual es particularmente importante para los conjuntos de acero inoxidable para evitar la irritación. El lubricante reduce el torque requerido para lograr la precarga objetivo hasta en un 30%.
• Especificación de par: Siempre apriete al grado del sujetador y al valor específico del tamaño. Por ejemplo, una varilla M16 de grado 8,8 requiere aproximadamente 195 Nm en seco y 150 Nm lubricados para lograr una carga de prueba del 75 %.
• Selección de tuerca de acoplamiento: Al unir dos secciones de varilla, utilice una tuerca de acoplamiento de longitud completa (mín. 3 veces el diámetro de largo) en lugar de una tuerca hexagonal estándar para garantizar un área de contacto de rosca adecuada bajo carga.
• Resistencia a las vibraciones: En entornos de carga dinámica, complemente las tuercas hexagonales estándar con contratuercas con inserto de nailon (ISO 7042), tuercas con brida dentada o adhesivo bloqueador de roscas para evitar que se aflojen.

Seguir estas prácticas reduce consistentemente las fallas en las juntas, simplifica el acceso para mantenimiento futuro y garantiza que el grado de varilla todo roscado elegido funcione a su capacidad nominal durante toda la vida útil de diseño de la estructura o equipo.
