Varilla roscada B7 para petróleo y gas: Guía de selección y especificación de grado ASTM A193

Una junta de brida en un oleoducto de alta presión no falla con una advertencia. La presión aumenta, los ciclos de temperatura, los medios corrosivos entran en contacto con todas las superficies y, cuando el sujetador tiene un rendimiento deficiente, las consecuencias son inmediatas y graves. Es por eso que los ingenieros y los equipos de adquisiciones en los sectores de petróleo y gas, petroquímicos y generación de energía no recurren a varillas roscadas de acero al carbono estándar cuando especifican conexiones atornilladas críticas. Ellos especifican Varillas roscadas y pernos prisioneros ASTM A193 Grado B7 – y lo hemos hecho durante décadas, porque el material siempre gana la especificación.

Este artículo explica qué hace que B7 sea la opción predeterminada para la fijación de alta presión, dónde se aplica en toda la cadena de valor del petróleo y el gas, cómo se compara con grados alternativos y qué verificar antes de realizar un pedido de adquisición al por mayor.

Por qué las varillas roscadas estándar no pueden soportar las condiciones de servicio de petróleo y gas

La mayoría de las varillas roscadas industriales están hechas de acero con bajo o medio carbono y funcionan de manera confiable en ambientes secos y de temperatura moderada: marcos de construcción, soportes de maquinaria, soportes de bandejas de cables eléctricos. Estas son condiciones donde la resistencia a la tracción es constante y la corrosión es manejable con un recubrimiento de zinc.

El servicio de petróleo y gas es diferente en cada dimensión. Los equipos de boca de pozo, las bridas de las tuberías y los pernos de los recipientes a presión funcionan a temperaturas que pueden superar los 400 °C. Las presiones internas en los reactores de hidrogenación alcanzan cientos de bar. Los medios (petróleo crudo, gases de proceso de refinería, sulfuro de hidrógeno, condensados ​​ácidos) atacan las superficies continuamente. Y la consecuencia de una falla en la articulación no es un soporte de estante flojo; es una fuga de proceso, un incidente de seguridad o una parada que cuesta cientos de miles de dólares por día.

El acero al carbono estándar pierde resistencia a la tracción rápidamente por encima de los 200 °C, no está clasificado para servicio en recipientes a presión y se corroe rápidamente sin una protección superficial que se degrade con el tiempo. Estas limitaciones no son aceptables en el sector del petróleo y el gas. Productos de varilla roscada y pernos diseñados para aplicaciones industriales exigentes son el único punto de partida apropiado para esta clase de servicio.

Qué es ASTM A193 Grado B7 y por qué es el valor predeterminado de la industria

ASTM A193 es la especificación que rige para materiales de pernos de acero aleado y acero inoxidable para servicios de alta temperatura o alta presión. El grado B7 es el grado más utilizado dentro de esa especificación. Designa un acero de aleación de cromo-molibdeno, típicamente AISI 4140 o 4142, que ha sido templado y revenido para lograr una combinación precisa de resistencia, tenacidad y resistencia al calor.

El proceso de templado y revenido no es un acabado opcional. Es el mecanismo que ofrece el rendimiento del B7. Calentar el acero a una temperatura de austenización, enfriarlo rápidamente en aceite o agua y luego templarlo a una temperatura más baja controlada refina la microestructura e imparte la resistencia a la tracción, el límite elástico y la ductilidad que requiere la norma ASTM. Sin este tratamiento, el mismo acero aleado no cumpliría las especificaciones.

La dureza máxima es tan importante como las mínimas. Limitar la dureza a 35 HRC controla la susceptibilidad a la fragilización por hidrógeno y al agrietamiento por corrosión bajo tensión, modos de falla que son importantes en ambientes que contienen hidrógeno o sulfuro de hidrógeno húmedo. Para obtener una descripción completa del marco de especificaciones, Orientación técnica sobre las clasificaciones de materiales de empernado ASTM A193. proporciona un contexto útil sobre la cobertura de grados y los antecedentes históricos.

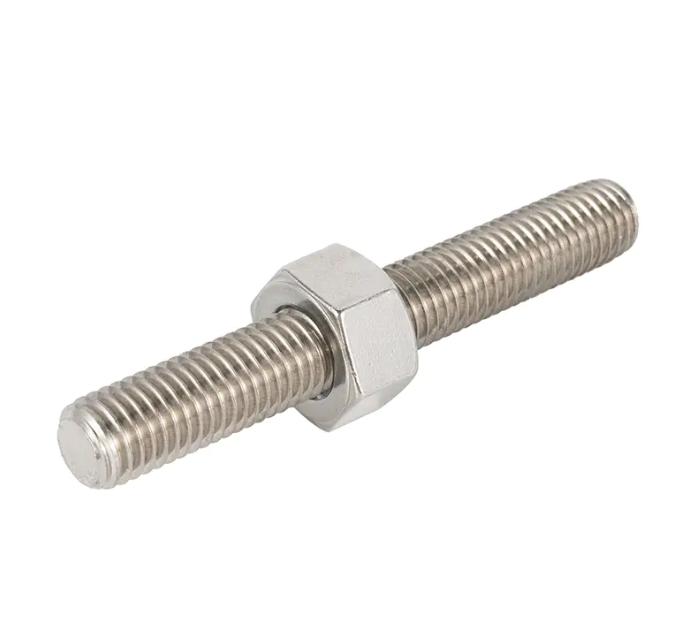

Nuestro Varillas roscadas ASTM A193 B7 certificadas para requisitos de servicio de alta presión. se producen según las especificaciones completas con informes de pruebas de materiales disponibles por lote de producción.

Aplicaciones clave: dónde se especifican los pernos prisioneros B7 en petróleo y gas

Las varillas roscadas y los pernos prisioneros B7 aparecen en toda la cadena de valor del petróleo y el gas, desde los equipos de perforación upstream hasta el procesamiento de refinería downstream. El hilo común es siempre el mismo: alta presión, temperatura elevada o exposición a sustancias químicas agresivas, generalmente las tres cosas simultáneamente.

Conexiones de bridas de tuberías

Cada junta bridada en un oleoducto o gasoducto de alta presión es un punto potencial de fuga. Los pernos prisioneros B7, combinados con tuercas hexagonales pesadas ASTM A194 Grado 2H, son el sistema de fijación estándar para bridas ASME B16.5 de Clase 600, Clase 900 y superiores. La combinación proporciona la carga del perno necesaria para asentar la junta de manera uniforme y mantener un sello a través de ciclos de presión y temperatura durante la vida útil de la tubería.

Recipientes a presión y reactores de hidrogenación.

Los reactores de hidrogenación de refinerías funcionan a presiones parciales de hidrógeno que pueden alcanzar los 200 bar o más, a temperaturas superiores a 300°C. Los pernos que sella las bridas del reactor deben mantener la fuerza de sujeción a temperatura sin relajación por fluencia que abriría la junta. La retención del límite elástico del B7 a temperaturas elevadas, significativamente mejor que el acero al carbono estándar, lo convierte en el material especificado en los códigos de recipientes de ASME Sección VIII para este servicio.

Equipos de boca de pozo y conexiones múltiples.

En la boca del pozo, los conjuntos de árboles de Navidad y las conexiones del colector son uniones atornilladas que deben resistir la presión del pozo durante toda su vida útil. Los pernos prisioneros B7 brindan la capacidad de tracción para equipos con clasificación API 6A y ASME al tiempo que mantienen la estabilidad dimensional en los amplios cambios de temperatura entre la temperatura ambiente de la superficie y la temperatura del fluido producido.

Infraestructura criogénica de GNL

Los equipos de almacenamiento y transferencia de GNL presentan el desafío opuesto: frío extremo en lugar de calor. El acero de aleación estándar B7 pierde resistencia al impacto a temperaturas bajo cero, razón por la cual las aplicaciones de GNL requieren un grado diferente. Para estos servicios, nuestro Varillas roscadas ASTM A320 L7 certificadas para servicio criogénico y de baja temperatura. son la especificación correcta: diseñados según los requisitos de resistencia al impacto que B7 no aborda.

B7 versus alternativas de alta resistencia: elegir el grado correcto

B7 es la opción correcta para la mayoría de los empernados de petróleo y gas a alta presión, pero no es la opción correcta para todas las aplicaciones. Comprender cuándo especificar una variante o alternativa evita especificaciones insuficientes y costos innecesarios.

B7 frente a Grado 8 (A354 BD)

A354 Grado BD tiene una mayor resistencia a la tracción que B7 (alrededor de 150 ksi como mínimo frente a 125 ksi) y es el estándar para chasis de automóviles y aplicaciones estructurales pesadas a temperatura ambiente. La distinción clave es la resistencia al calor. B7 conserva una resistencia significativa hasta aproximadamente 450 °C; El acero de aleación de grado 8 no. Para servicios con bridas de petróleo y gas a temperaturas elevadas, B7 es la especificación correcta independientemente de la comparación de resistencia a la tracción. El grado 8 es adecuado para pernos estructurales a temperatura ambiente donde la resistencia estática máxima es la restricción de diseño.

B7 frente a B7M (entornos de servicio amargos)

B7M es una variante de menor dureza de la misma aleación, producida con un máximo de 22 HRC en lugar de los 35 HRC del B7. Una dureza más baja reduce significativamente la susceptibilidad al agrietamiento por tensión de sulfuro (SSC) en entornos que contienen sulfuro de hidrógeno húmedo, la condición definida en NACE MR0175/ISO 15156 como "servicio amargo". Si la tubería o el recipiente maneja crudo amargo o gas que contiene H₂S en fase acuosa, la especificación requerida es B7M, no la norma B7. La compensación es un menor límite elástico y de tracción, lo que afecta el diseño de la junta. El estándar B7 no es aceptable para el servicio amargo como se especifica; el techo de dureza es demasiado alto.

B7 frente a B16 (por encima de 450 °C)

Para aplicaciones por encima del techo de temperatura de B7 (ciertos reactores de reformado, bridas de sobrecalentadores de vapor y pernos de generación de energía de alta temperatura), ASTM A193 B16 (una aleación de cromo-molibdeno-vanadio) mantiene la resistencia a temperaturas donde B7 comienza a relajarse. B16 conlleva una prima de costo significativa y es un grado especializado; Confirme la temperatura de servicio real con los requisitos del código de diseño antes de realizar la actualización.

Tratamientos superficiales que prolongan la vida útil en ambientes agresivos

La composición de acero aleado de B7 proporciona un excelente rendimiento mecánico pero una modesta resistencia a la corrosión inherente. En plataformas marinas, refinerías costeras, entornos de procesamiento químico y cualquier servicio con exposición cíclica a la humedad, el tratamiento de la superficie es un factor principal en el intervalo de mantenimiento y la vida útil total del conjunto de sujetadores.

Revestimiento de dacromet

Dacromet es el tratamiento de especificación para pernos B7 en entornos de corrosión exigentes. El recubrimiento, un sistema de escamas de zinc y aluminio a base de agua curado a aproximadamente 300 °C, proporciona entre 500 y 1000 horas de resistencia a la niebla salina neutra en pruebas estandarizadas, superando significativamente al zinc galvanizado. Fundamentalmente, Dacromet se aplica sin procesos electroquímicos, lo que significa que no hay absorción de hidrógeno ni riesgo de fragilización por hidrógeno. Para los sujetadores B7 de alta resistencia donde la fragilidad es un problema, esto es importante. El espesor de la película de 8 a 12 micrones permite que las roscas recubiertas permanezcan dentro de la clase de tolerancia sin las roscas de gran tamaño que requiere el galvanizado en caliente.

capa superior de PTFE

Una capa de PTFE aplicada sobre Dacromet soluciona el problema de fricción de la rosca que provoca la dispersión del par durante la instalación de conjuntos de pernos prisioneros de gran diámetro. El coeficiente de fricción uniforme en todos los pernos en un patrón de brida de múltiples pernos es esencial para lograr una tensión constante en el asiento de la junta: la base de una junta sin fugas. La capa superior de PTFE también reduce el riesgo de irritación en montantes de gran diámetro (M27 y superiores) donde los pares de torsión de instalación son altos.

Galvanizado

El zinc galvanizado proporciona una protección adecuada para las varillas B7 en ambientes interiores moderados o exteriores protegidos. No está especificado para servicios costa afuera, instalaciones costeras o ambientes con salpicaduras de químicos. La principal ventaja es el costo y la disponibilidad; Para aplicaciones industriales de uso general de alta resistencia donde el entorno de instalación no es agresivo, el B7 galvanizado es la opción económica.

Lista de verificación de adquisiciones: qué verificar antes de ordenar varillas roscadas B7

Las varillas roscadas B7 para el servicio de equipos a presión regulada requieren documentación y verificación que va más allá de la verificación dimensional y la inspección visual. La siguiente lista de verificación refleja los requisitos mínimos de calidad para la adquisición de aplicaciones de petróleo y gas, petroquímica y generación de energía.

• Certificados de prueba de fábrica (MTC) según EN 10204 3.1 o 3.2: Confirme la composición química y los resultados de las pruebas mecánicas para el calor específico del material utilizado en su pedido. B7 sin un MTC certificado no es aceptable para servicios críticos. El número de calor en el certificado debe rastrearse hasta el lote del producto físico.
• Registros de pruebas de dureza: Verifique que el tratamiento térmico haya alcanzado el rango objetivo (normalmente 26–35 HRC para el estándar B7) y que ninguna pieza individual supere los 35 HRC. Exceder la dureza máxima es el principal factor de riesgo de fisuración por corrosión bajo tensión en servicio.
• Inspección del calibre de hilo: Confirme que las dimensiones de la rosca recubierta permanezcan dentro de la clase de tolerancia especificada (6 g para sistema métrico, 2 A para pulgada unificada) después de aplicar cualquier tratamiento de superficie. Dacromet mantiene las roscas dentro de la tolerancia; La galvanización en caliente normalmente no se realiza sin un revestimiento posterior del hilo.
• Confirmación de emparejamiento de nueces: Las varillas B7 deben combinarse con tuercas hexagonales pesadas ASTM A194 Grado 2H para un servicio completo. Nuestro Tuercas hexagonales pesadas para conjuntos de pernos y varillas de alta resistencia. están disponibles en estándares de rosca y tratamientos de superficie coincidentes para una total compatibilidad de ensamblaje.
• Datos de la prueba de niebla salina: Para Dacromet u otros recubrimientos especiales, solicite resultados de pruebas de niebla salina internas o de terceros que confirmen que el sistema de recubrimiento cumple con las especificaciones de resistencia a la corrosión acordadas antes del envío.
• Estándar de rosca y especificación dimensional: Confirme la rosca, el diámetro nominal, el paso y la longitud de la serie métrica (ISO, DIN 975/976) o en pulgadas (ASME B18.31.3). Para el servicio de recipientes a presión, indique el código de diseño aplicable (ASME Sección VIII, EN 13445) para que el proveedor pueda confirmar el cumplimiento dimensional con los requisitos de longitud de los pernos de las juntas bridadas.
• Longitud personalizada y capacidad OEM: Para proyectos grandes con requisitos constantes de longitud de pernos, pedir varillas precortadas reduce el tiempo de preparación en el sitio y el desperdicio de material. Confirme las cantidades mínimas de pedido para longitudes no estándar y si el fabricante ofrece producción OEM según dibujos o muestras para requisitos de geometría especializados.

Adquirir varillas roscadas y pernos prisioneros B7 de un fabricante con capacidad de producción integrada (encabezado en frío, laminado de roscas, tratamiento térmico y tratamiento de superficies bajo un solo sistema de gestión de calidad) proporciona la trazabilidad y la consistencia de lotes que exigen las aplicaciones de servicios críticos. Para especificaciones fuera de los rangos comerciales estándar, la capacidad de fabricación personalizada es el factor determinante para determinar si un proveedor realmente puede entregar lo que requiere la especificación de ingeniería.
