Tuercas y arandelas elásticas: tipos, materiales y guía de selección de antivibraciones

Un perno que se afloja con la vibración no se anuncia. Simplemente falla, gradualmente y luego de golpe. Para los ingenieros que especifican conjuntos de sujetadores en motores, bastidores de vehículos, carcasas de ventiladores y maquinaria industrial, la combinación de tuercas y arandelas elásticas Es uno de los métodos más rentables y ampliamente probados para mantener la fuerza de sujeción bajo carga dinámica. Este artículo cubre cómo funciona la combinación, qué tipos se adaptan a qué aplicaciones, cómo combinar los materiales con el medio ambiente y qué tratamientos de superficie extienden la vida útil en el campo.

Cómo funcionan juntas las tuercas y las arandelas elásticas

Una sola tuerca, enroscada en un perno y apretada según las especificaciones, crea una fuerza de sujeción que mantiene unida la unión. El problema es que la vibración induce micromovimientos entre los hilos coincidentes. Con el tiempo, estos pequeños movimientos laterales reducen la precarga y la tuerca retrocede, a menudo sin ningún signo visible hasta que la articulación falla.

Entre la tuerca y la superficie de apoyo se encuentra una arandela elástica. A medida que se aprieta la tuerca, comprime la arandela. Cuando la vibración intenta aflojar la tuerca, la energía elástica almacenada en la arandela resiste la rotación hacia atrás empujando hacia atrás contra la parte inferior de la tuerca. El resultado es una precarga mantenida que una tuerca por sí sola no puede sostener en condiciones dinámicas.

Esta no es una pareja redundante. La tuerca proporciona fuerza de sujeción y transferencia de carga; la arandela de resorte proporciona el mecanismo de retención de precarga. Juntos abordan ambos requisitos de una conexión mecánica confiable: Fuerza de sujeción inicial y rendimiento antiaflojamiento sostenido. . Para los equipos de adquisiciones que obtienen conjuntos de sujetadores completos, seleccionar ambos componentes de un único proveedor que comprenda esta interacción, como revisar un informe completo Gama de productos de tuercas y arandelas de un fabricante especializado de sujetadores. — simplifica las especificaciones y garantiza la compatibilidad dimensional.

Tipos de tuercas utilizadas en ensamblajes propensos a vibraciones

No todas las tuercas son iguales en cuanto a resistencia a las vibraciones y la elección correcta depende de la magnitud de la carga, la frecuencia de montaje y la gravedad del entorno de vibración.

• Tuercas hexagonales (hexagonales estándar y pesadas): El tipo más común, utilizado en aplicaciones industriales, de construcción y mecánicas en general. Las tuercas hexagonales pesadas tienen una cara de apoyo más ancha y un mayor enganche de rosca, lo que las hace preferibles para conexiones estructurales de alta carga. Son el par estándar para arandelas elásticas en la mayoría de las especificaciones de ensamblaje.

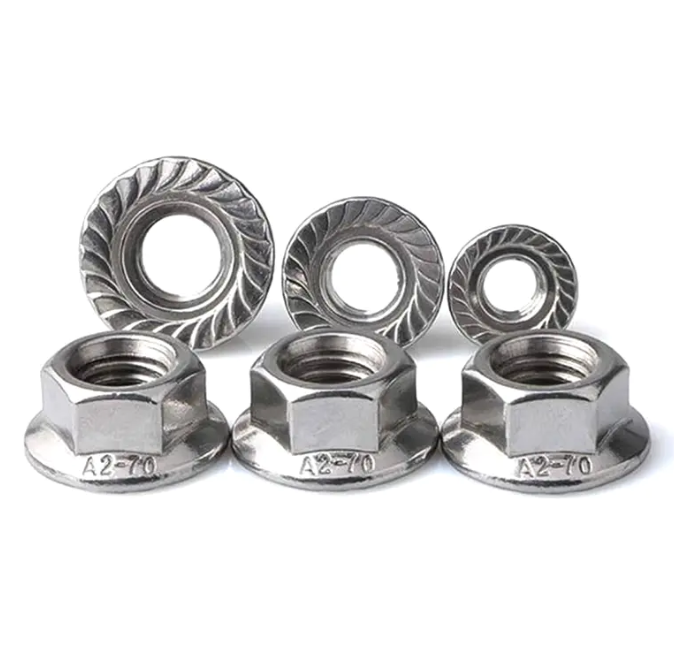

• Tuercas con brida: Incorpora una amplia superficie de apoyo integrada que distribuye la carga de sujeción en un área más grande. Útil donde el material base es blando o donde el posicionamiento preciso de la arandela de resorte es difícil durante el montaje.
• Tuercas de seguridad de nailon: Contiene un inserto de nailon que se deforma contra las roscas del perno, creando un bloqueo basado en fricción. Adecuado para cargas de vibración más ligeras y conjuntos que no se desmontan con frecuencia. A diferencia de las arandelas elásticas, el mecanismo de bloqueo se degrada con el uso repetido.
• Tuercas de mariposa: Diseñado para apretar manualmente en aplicaciones que requieren una extracción frecuente. No se suele utilizar con arandelas de resorte en escenarios de alta vibración, pero es común en conjuntos de mantenimiento de baja carga.

Para la mayoría de las aplicaciones críticas para vibraciones (motores, bombas, bastidores auxiliares de vehículos, equipos HVAC), el tuerca hexagonal grado 8 o grado 10 combinada con una arandela de resorte estándar o de alta resistencia sigue siendo la opción predeterminada en la industria. Las tuercas de grado 4 están reservadas para aplicaciones livianas y de baja vibración donde el costo es el factor principal.

Tipos de arandelas elásticas y cuándo usar cada una

Las arandelas elásticas no son un solo producto. Los tres tipos principales tienen características mecánicas distintas que los hacen adecuados para diferentes condiciones de carga.

• Arandelas de resorte estándar (divididas): El tipo más utilizado. Una división helicoidal en la arandela crea dos extremos afilados que muerden la tuerca y la superficie del rodamiento, agregando resistencia a la fricción junto con una precarga elástica. Efectivo en maquinaria general, gabinetes eléctricos y aplicaciones automotrices sin sistemas de propulsión. Disponible en tamaños M3 a M48 según GB/T 94.1 y especificaciones DIN 127 equivalentes.
• Arandelas de resorte de alta resistencia: Sección transversal más gruesa y mayor índice de resorte que las arandelas estándar. Se utiliza donde la precarga de los pernos es alta y el ambiente de vibración es severo: compresores, maquinaria industrial pesada y conexiones estructurales de acero sujetas a cargas dinámicas. Mantienen la precarga en condiciones en las que una arandela estándar se aplanaría y perdería eficacia.
• Arandelas elásticas corrugadas (onduladas): Múltiples ondulaciones en forma de onda distribuidas alrededor de la circunferencia de la lavadora. Proporcionan una distribución de carga más suave y uniforme que las arandelas divididas y se prefieren en instrumentos de precisión, electrónica y ensamblajes mecánicos livianos donde las marcas de mordida dejadas por las arandelas divididas son inaceptables en la superficie de apoyo.

Acero al carbono versus acero inoxidable: elección del material adecuado

La selección de materiales para tuercas y arandelas elásticas depende de tres factores: requisitos de resistencia, exposición ambiental y costo.

acero al carbono es el valor predeterminado para aplicaciones industriales y de construcción en general. Ofrece alta resistencia a la tracción a bajo costo y está disponible en toda la gama de grados (4, 8, 10). Su limitación es la susceptibilidad a la corrosión: sin un tratamiento superficial, los sujetadores de acero al carbono se oxidarán en ambientes húmedos o al aire libre. Para maquinaria de interior, recintos cerrados y ambientes secos, el acero al carbono con acabado galvanizado o fosfatado es la opción práctica y económica.

Acero inoxidable 304 es el grado estándar resistente a la corrosión, adecuado para equipos de procesamiento de alimentos, aplicaciones arquitectónicas, estructuras costeras y ambientes húmedos en general. Ofrece buena resistencia a la corrosión en la mayoría de las condiciones atmosféricas y no es magnético, lo que es importante en determinadas aplicaciones eléctricas. La desventaja es una menor dureza en comparación con el acero al carbono tratado térmicamente: las arandelas de resorte de acero inoxidable generalmente están clasificadas para cargas más livianas a medianas.

Acero inoxidable 316 agrega molibdeno a la aleación, mejorando significativamente la resistencia a la corrosión inducida por cloruro (agua salada, exposición química). Está especificado para hardware marino, equipos marinos, plantas de procesamiento de productos químicos e infraestructura costera donde el 304 eventualmente fallaría y fallaría. La prima de costo sobre 304 es aproximadamente del 20 al 30%, justificada enteramente por el medio ambiente.

Un error común es especificar tuercas de acero inoxidable con arandelas elásticas de acero al carbono, o viceversa, sin considerar la compatibilidad galvánica. En ambientes húmedos, metales diferentes en contacto acelerarán la corrosión del material menos noble. Haga coincidir los materiales en todo el conjunto de sujetadores.

Tratamientos de superficie: combinar el acabado con el entorno

Para los sujetadores de acero al carbono, el tratamiento de la superficie no es opcional: determina la vida útil. Los tres tratamientos más comunes se adaptan cada uno a un nivel de exposición diferente.

• Galvanizado con zinc (galvanizado o en caliente): El tratamiento estándar para uso en interiores y exteriores ligeros. El zinc galvanizado proporciona una protección moderada a bajo costo y es adecuado para la mayoría de las aplicaciones industriales y de construcción en entornos no agresivos. La galvanización en caliente ofrece una capa más gruesa con mejor durabilidad en exteriores, pero puede afectar la tolerancia de las roscas en sujetadores más pequeños.
• Recubrimiento de Dacromet: Un recubrimiento en escamas de zinc y aluminio a base de agua que se aplica a baja temperatura. Supera al zinc galvanizado en resistencia a la niebla salina en un factor de cinco a diez, lo que lo convierte en el tratamiento especificado para componentes de bajos de automóviles, herrajes de puentes y sujetadores estructurales exteriores. Dacromet también está libre de riesgo de fragilización por hidrógeno, lo que es importante para pernos y tuercas de alta resistencia (grado 10).
• Ennegrecimiento (óxido negro): Un recubrimiento de conversión que proporciona una protección mínima contra la corrosión por sí solo pero reduce la reflectividad y generalmente se usa en combinación con aceite o cera. Común en equipos ópticos, maquinaria de precisión y aplicaciones donde se requiere apariencia y resistencia leve a la oxidación. No apto para exteriores o ambientes húmedos sin una capa protectora adicional.

Para aplicaciones al aire libre y entornos con alta humedad, exposición a productos químicos o aire salado, la jerarquía de selección es clara: acero inoxidable como primera opción, acero al carbono recubierto de Dacromet como alternativa rentable y galvanizado estándar solo donde la exposición es realmente ligera. Especificar un tratamiento incorrecto es una de las causas más comunes de falla prematura de los sujetadores en instalaciones de campo.

Escenarios de aplicación: dónde esta combinación funciona mejor

La combinación de tuercas y arandelas elásticas cubre una amplia gama de industrias, pero su valor es más pronunciado en tres categorías de aplicaciones.

Motores y maquinaria rotativa: Los motores, bombas y ventiladores eléctricos generan vibraciones sostenidas a frecuencias constantes. Los sujetadores que sujetan los soportes del motor, las cajas de terminales y las carcasas de los cojinetes están bajo una carga cíclica constante. Las arandelas de resorte estándar con tuercas hexagonales de grado 8 son la especificación de ensamblaje en la mayoría de las pautas de los fabricantes de motores precisamente porque esta combinación tiene décadas de rendimiento probado en estas condiciones.

Vehículos y equipos de transporte: Las conexiones del chasis, los puntos de montaje de la suspensión, los soportes del escape y las fijaciones del panel de la carrocería funcionan en entornos de alta vibración con cambios de temperatura y golpes inducidos por la carretera. Los OEM automotrices y los proveedores de nivel 1 especifican ampliamente las arandelas elásticas en uniones atornilladas sin torsión para ceder. Para los gerentes de adquisiciones que buscan sujetadores para ensamblaje de vehículos o aplicaciones de posventa, asegurarse de que las arandelas de resorte coincidan dimensionalmente con el grado de la tuerca y el tamaño del perno es tan importante como la selección del material.

Construcción industrial y acero estructural: Las conexiones de acero atornilladas en edificios industriales, plataformas y soportes de equipos se benefician de las arandelas de resorte de alta resistencia cuando la estructura está sujeta a vibraciones operativas de maquinaria adyacente, carga de viento o actividad sísmica. En estas aplicaciones, pernos estructurales de alta resistencia combinados con tuercas y arandelas correctamente especificadas forman el conjunto de conexión completo que diseñan los ingenieros estructurales.

Abastecimiento y especificaciones: qué comprobar antes de realizar el pedido

Las tuercas y las arandelas elásticas son artículos del catálogo, pero la calidad real de los artículos del catálogo varía considerablemente. Al especificar adquisiciones de producción o mantenimiento, verifique lo siguiente antes de realizar pedidos por volumen.

Primero, confirme el certificado de material. Las tuercas de acero al carbono grado 8 y las tuercas de acero inoxidable 304 lucen idénticas en un estante; el certificado confirma la composición real del material y las propiedades mecánicas. Los fabricantes de renombre suministran de serie informes de pruebas de materiales. En segundo lugar, verifique la conformidad dimensional con la norma correspondiente: DIN 934 para tuercas hexagonales, DIN 127 para arandelas de resorte divididas o la especificación ISO/ANSI equivalente para su aplicación. En tercer lugar, para piezas con superficie tratada, solicite los resultados de la prueba de niebla salina. Un sujetador recubierto de Dacromet que afirma tener 480 horas de resistencia a la niebla salina debe tener datos de prueba para demostrarlo.

Para aplicaciones OEM que requieren dimensiones personalizadas, combinaciones de grados específicos o tratamientos de superficie patentados, trabajar con un fabricante que ofrezca Servicios de personalización de sujetadores OEM y ODM garantiza que las especificaciones de montaje se puedan cumplir sin compromisos. Los productos del catálogo estándar cubren la mayoría de las aplicaciones; Los casos extremos son aquellos en los que la capacidad personalizada se convierte en el factor decisivo en la selección de proveedores.
