Perno de cabeza hexagonal versus perno de brida hexagonal: diferencias y guía de selección

Un perno de cabeza hexagonal es el sujetador roscado más utilizado universalmente, definido por su cabeza de seis lados, vástago roscado total o parcial y el requisito de una arandela separada para distribuir la carga de sujeción. Un perno de brida hexagonal es una evolución directa del mismo sujetador — incorpora una brida ancha y circular integrada debajo de la cabeza hexagonal que actúa como una arandela incorporada, distribuyendo la carga sobre un área de soporte más grande sin requerir un componente separado. Elija un perno de cabeza hexagonal estándar para aplicaciones estructurales generales, civiles e industriales pesadas donde las arandelas son una práctica estándar; elija un perno de brida hexagonal donde la velocidad de ensamblaje, el número reducido de piezas o la distribución de carga de sustrato delgado/blando sea una prioridad — particularmente en ensamblajes automotrices, HVAC y de fabricación ligera.

Perno de cabeza hexagonal: definición, geometría y estándares

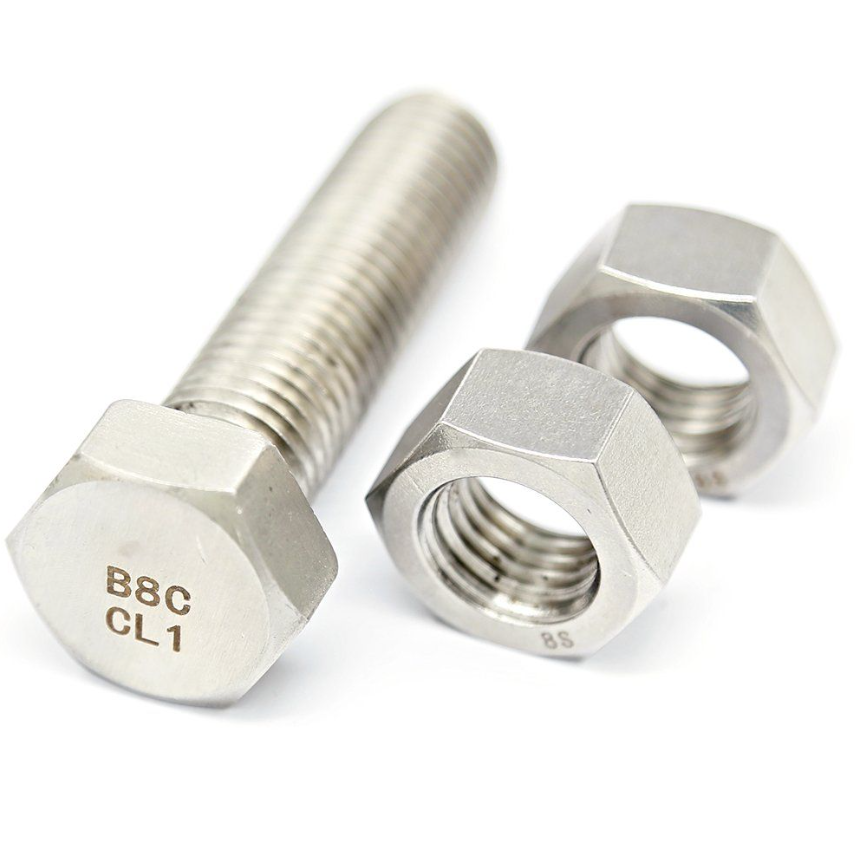

El perno de cabeza hexagonal —a veces llamado tornillo de tapa hexagonal cuando presenta una tolerancia dimensional más cercana y una cara de arandela debajo de la cabeza— se define por su perfil de cabeza hexagonal, que permite el acoplamiento mediante llaves estándar de extremo abierto, de extremo de caja, de casquillo y ajustables. Las seis caras planas del cabezal y la dimensión de ancho transversal (WAF) definida son la base del tamaño de la llave en todos los estándares de sujetadores métricos e imperiales.

Estándares dimensionales para pernos de cabeza hexagonal

Los pernos de cabeza hexagonal se fabrican según estándares dimensionales estrictamente controlados que definen la altura de la cabeza, el ancho en las superficies planas, el ancho en las esquinas, la longitud de acoplamiento de la rosca y las tolerancias del vástago. Los principales estándares de uso global son:

• ISO 4014 / ISO 4017: Los estándares métricos dominantes. La norma ISO 4014 especifica pernos hexagonales parcialmente roscados; la norma ISO 4017 especifica pernos hexagonales completamente roscados. Ambos definen dimensiones desde M1.6 hasta M64.
• DIN 931 / DIN 933: Las normas alemanas fueron reemplazadas en gran medida por la ISO 4014/4017, pero aún son ampliamente referenciadas — DIN 931 para pernos hexagonales parcialmente roscados, DIN 933 para pernos hexagonales completamente roscados. Las diferencias dimensionales con respecto a ISO son menores pero existen en algunos tamaños.
• ASME B18.2.1: El estándar norteamericano para pernos hexagonales y tornillos de tapa hexagonal de la serie de pulgadas, que cubren tamaños desde 1/4" hasta 4" de diámetro.
• ASTM A307 / A325 / A490 / F3125: Estándares estadounidenses de pernos estructurales que especifican requisitos de propiedades mecánicas (resistencia a la tracción, límite elástico, carga de prueba) para pernos hexagonales utilizados en conexiones estructurales de acero.

Dimensiones clave de los pernos de cabeza hexagonal métricos

Pernos hexagonales de rosca parcial versus rosca completa

La elección entre pernos hexagonales parcialmente roscados y totalmente roscados es funcionalmente significativa y no simplemente una variación de producción. Un perno parcialmente roscado (ISO 4014 / DIN 931) tiene una sección de vástago sin rosca entre la cabeza y la porción roscada. Este vástago sin rosca actúa como una clavija de precisión en el orificio del perno, resistiendo las fuerzas de corte a través de la interfaz de la junta sin ejercer tensión de corte sobre la forma de la rosca —, que es un punto de concentración de tensión. Las normas de pernos estructurales como AISC y EN 1090 requieren específicamente que las roscas no ocupen el plano de corte en conexiones con deslizamiento crítico por este motivo. Un perno totalmente roscado (ISO 4017 / DIN 933) tiene hilos que recorren toda su longitud hasta la parte inferior de la cabeza. Esto maximiza la longitud de acoplamiento de la rosca para cargas de tracción, pero significa que las roscas pueden cruzar el plano de corte en algunas geometrías de unión, lo que es aceptable para conexiones no críticas al deslizamiento.

Perno de brida hexagonal: diseño, función y estándares

El perno de brida hexagonal estandarizado según ISO 15071 (métrico, no dentado) y DIN 6921 (con dentados) — agrega una brida circular en forma de arandela a la parte inferior de una cabeza hexagonal estándar. La brida se forja o se forma en frío como parte integral de la cabeza del perno, no como un componente separado. Este único cambio de diseño produce un comportamiento de fijación sustancialmente diferente en varias áreas clave.

Cómo la brida cambia el comportamiento de sujeción

La brida aumenta el zona de rodamiento debajo de la cabeza del perno — el área de superficie sobre la cual se distribuye la fuerza de sujeción en el material de unión. Para un perno hexagonal M10 sin arandela, el área de apoyo debajo de la cabeza es de aproximadamente 78 mm². Un perno de brida hexagonal M10 con un diámetro de brida de aproximadamente 21–22 mm aumenta esto a aproximadamente 260–290 mm² más del triple del área de rodamiento. Esto es muy importante en aplicaciones que involucran:

• Chapa fina de metal: Sin la brida, una cabeza de perno hexagonal puede atravesar o deformar acero o aluminio de calibre delgado bajo carga de abrazadera. La brida distribuye esa fuerza sobre un área más amplia, evitando daños al sustrato.
• Materii sălători: Las carcasas de plástico, las piezas fundidas de aluminio y los paneles compuestos se benefician de la distribución de carga de la brida de la misma manera que lo haría una arandela, pero sin la complicación de montaje de una arandela suelta.
• Entornos de alta vibración: La versión dentada (DIN 6921) añade dientes radiales a la parte inferior de la brida. Estos dientes muerden la superficie de contacto cuando se aprieta el perno, proporcionando resistencia mecánica al aflojamiento rotacional bajo vibración — funcionando como una arandela de seguridad dentada pero como una característica integral en lugar de un componente separado.

Pernos de brida dentados y no dentados

Esta es la subdistinción más importante dentro de la categoría de pernos de brida hexagonal:

• No dentado (brida lisa) — ISO 15071: La parte inferior de la brida es lisa. Distribuye la carga sin morder la superficie de contacto, lo que lo hace adecuado para superficies recubiertas, pintadas o anodizadas donde el daño superficial podría causar corrosión o problemas cosméticos. Estos se pueden quitar y reutilizar sin dañar la superficie.
• Brida dentada — DIN 6921: La parte inferior de la brida lleva estrías radiales (normalmente 30–40 dientes alrededor de la circunferencia). Cuando se aprietan, estos se hunden en la superficie de contacto y resisten el aflojamiento rotacional. Esta versión proporciona una resistencia a las vibraciones significativamente mejor que un perno hexagonal simple, acercándose al rendimiento de una arandela de seguridad dentada separada. Sin embargo, las dentadas dañan los recubrimientos superficiales y no son adecuadas para aplicaciones donde la corrosión por rotura del recubrimiento es un motivo de preocupación. Tampoco se recomienda su uso en superficies endurecidas donde no puede producirse indentación.

Dimensiones del perno de brida hexagonal

Tenga en cuenta que el WAF hexagonal en los pernos de brida suele ser una talla más pequeña que en un perno hexagonal estándar del mismo diámetro de rosca (por ejemplo, el perno de brida M10 utiliza una llave de 15 o 16 mm en lugar de los 17 mm requeridos para un perno M10 ISO 4014 estándar). Esto se debe a que la brida en sí proporciona una superficie de agarre rotacional durante la instalación, y el WAF hexagonal reducido ahorra material y reduce el tamaño general de la envoltura del cabezal —, una ventaja en espacios de ensamblaje confinados.

Perno de cabeza hexagonal versus perno de brida hexagonal: comparación directa

Comprender las diferencias estructurales y prácticas entre estos dos tipos de pernos es esencial para realizar la selección correcta del sujetador. La siguiente comparación cubre las dimensiones y los factores funcionales que más importan en las decisiones de ingeniería y fabricación.

Clases de propiedad y grados de fuerza

Tanto los pernos de cabeza hexagonal como los pernos de brida hexagonal están disponibles en una variedad de clases de propiedades mecánicas que definen su resistencia a la tracción, límite elástico y carga de prueba. Seleccionar la clase de propiedad incorrecta es un error de ingeniería común que conduce a una falla prematura de la articulación (subespecificada) o a costos y pesos innecesarios (sobreespecificados).

Clases de propiedades métricas (ISO 898-1)

Los pernos métricos se clasifican según la norma ISO 898-1, y la clase de propiedad está marcada en la cabeza del perno como dos números separados por un punto decimal. El primer número lo indica 1/100 de la resistencia nominal a la tracción en MPa; el segundo indica la relación entre rendimiento y resistencia a la tracción multiplicada por 10.

Clase 8.8 es el más utilizado clase de propiedad para pernos de cabeza hexagonal y brida hexagonal en aplicaciones estructurales mecánicas y ligeras. Proporciona una combinación bien equilibrada de resistencia, ductilidad y costo — fabricada con acero de carbono medio con enfriamiento y revenido. Los pernos de brida de clase 10.9 son comunes en conjuntos de motores y transmisiones de automóviles donde se requiere una alta fuerza de sujeción en geometrías de juntas compactas.

Marcas de grado imperial (SAE / ASTM)

Los pernos hexagonales de la serie Inch utilizan marcas de grado SAE — líneas radiales en la cabeza del perno — en lugar de números. Los grados más comunes son SAE Grado 2 (sin marcas, acero con bajo contenido de carbono, tracción de 74.000 psi), SAE Grado 5 (3 líneas radiales, tracción de 120 000 psi — el grado estructural más común), y SAE Grado 8 (6 líneas radiales, tracción de 150.000 psi — alta resistencia para aplicaciones exigentes). Las designaciones ASTM (A307, A325, A490) se utilizan para pernos estructurales en la construcción de edificios y puentes, siendo el A325 (equivalente a aproximadamente Grado 5 en resistencia) el perno estructural estándar en la construcción de acero de América del Norte.

Materiales y tratamientos de superficies

Tanto los pernos de cabeza hexagonal como los de brida hexagonal están disponibles en una variedad de materiales y tratamientos de superficie. La especificación correcta depende del entorno operativo, la resistencia requerida, las limitaciones de peso y la exposición a la corrosión.

Acero al carbono

La inmensa mayoría de los pernos hexagonales y pernos de brida de uso industrial se fabrican con acero al carbono bajo, medio o aleado, tratado térmicamente según la clase de propiedad requerida. Los pernos de acero al carbono ofrecen la mejor combinación de resistencia a la tracción, maquinabilidad y costo. Su principal limitación es la susceptibilidad a la corrosión en ambientes húmedos, al aire libre o químicos — abordada mediante tratamientos superficiales en lugar de cambios de materiales para la mayoría de las aplicaciones.

Acero inoxidable

Los pernos hexagonales de acero inoxidable (más comúnmente A2-70 y A4-80 según ISO 3506) están especificados para entornos críticos para la corrosión — aplicaciones marinas, de procesamiento de alimentos, químicas y arquitectónicas al aire libre. A2 (acero inoxidable 304) cubre la mayoría de los requisitos generales de resistencia a la corrosión. A4 (acero inoxidable 316) Agrega molibdeno para resistir el ataque del cloruro, lo que lo hace adecuado para aplicaciones marinas y costeras. La compensación es una menor resistencia a la tracción en comparación con el acero al carbono tratado térmicamente del mismo tamaño — A2-70 tiene una resistencia a la tracción mínima de 700 MPa, en comparación con 800 MPa para el acero al carbono 8,8. Los pernos de brida hexagonal de acero inoxidable se utilizan ampliamente en equipos alimentarios, conductos HVAC y construcción de plantas farmacéuticas.

Recubrimientos superficiales comunes y su protección contra la corrosión
