Cabezal hexagonal, brida hexagonal, carro y pernos de tapa de enchufe: guía completa

Cuatro tipos de cabezas de pernos y por qué es importante la distinción

La cabeza de un perno hace más que proporcionar una superficie para que una llave la agarre. Determina cómo se distribuye la carga en la junta, qué herramientas se requieren para la instalación y extracción, si el sujetador se puede usar en aplicaciones avellanadas o al ras y cuánta área de soporte está disponible contra el material sujeto. Seleccionar el tipo de cabezal correcto para una aplicación es tan importante como seleccionar el diámetro y el grado correctos: un tipo de cabezal incorrecto puede provocar daños en la superficie, aflojamiento por vibración, área de sujeción inadecuada o una junta que no se puede ensamblar ni reparar con las herramientas disponibles.

Los pernos de cabeza hexagonal, los pernos de brida hexagonal, los pernos de carro y los pernos de tapa de casquillo son cuatro de los tipos de cabeza de sujetador más utilizados en aplicaciones industriales, estructurales, automotrices y comerciales. Cada uno tiene un propósito distinto y cada uno tiene condiciones específicas bajo las cuales supera a los demás. Comprender la lógica de ingeniería detrás de cada diseño es la base para una especificación de sujetadores consistente y confiable.

Perno de cabeza hexagonal

El perno de cabeza hexagonal es el tipo de sujetador más producido y utilizado en el mundo. Su cabezal de seis lados se acopla con una llave de extremo abierto, una llave de caja o un casquillo en las seis caras, lo que proporciona una transmisión de par positiva y una amplia compatibilidad de herramientas. La geometría se define en ASME B18.2.1 para sujetadores unificados de pulgadas e ISO 4014 e ISO 4017 para sujetadores métricos, estandarizando las dimensiones de la cabeza entre los fabricantes para que los pernos hexagonales de cualquier proveedor compatible sean intercambiables en una aplicación determinada.

Construcción y Dimensiones

Un perno de cabeza hexagonal consta de una cabeza hexagonal, un vástago que puede estar parcial o totalmente roscado y la porción roscada en el extremo. La cara de apoyo del cabezal, la parte inferior plana del cabezal que entra en contacto con el material sujetado, distribuye la carga de sujeción sobre un área circular determinada por la dimensión transversal del cabezal. Esta área de apoyo es uno de los parámetros funcionales clave del cabezal: un área de apoyo insuficiente hace que el cabezal se incruste en materiales más blandos bajo carga, lo que reduce la fuerza de sujeción efectiva con el tiempo.

Hay dos configuraciones de vástago estándar: pernos parcialmente roscados (con una sección de vástago simple entre la cabeza y el descentramiento de la rosca) y pernos completamente roscados. Los pernos parcialmente roscados se prefieren en aplicaciones estructurales y de corte porque el vástago sin rosca se puede dimensionar para encajar perfectamente en el orificio libre, proporcionando una ubicación positiva y manteniendo la porción roscada fuera del plano de corte. Los pernos completamente roscados ofrecen una mayor flexibilidad en la longitud de agarre y son comunes en conjuntos de uso general donde la carga de corte no es una preocupación principal.

Grados y estándares materiales

Los pernos de cabeza hexagonal se producen en una amplia gama de grados de propiedades mecánicas. En el sistema unificado de pulgadas, los grados estructurales más comunes son SAE Grado 5 (tres marcas radiales en la cabeza, resistencia mínima a la tracción de 120.000 psi) y SAE Grado 8 (seis marcas radiales, resistencia mínima a la tracción de 150.000 psi). En el sistema métrico, las clases de propiedades 8.8, 10.9 y 12.9 corresponden a niveles de resistencia a la tracción y al límite elástico progresivamente más altos. La clase de propiedad está marcada directamente en el encabezado como una designación numérica.

Las opciones de materiales más allá del acero al carbono incluyen acero inoxidable (más comúnmente A2-70 y A4-80 en unidades métricas, o designaciones de 18-8 y 316 pulgadas), acero aleado, latón y bronce al silicio para requisitos especializados de resistencia a la corrosión. El sistema de marcado de cabezales para sujetadores de acero inoxidable y no ferrosos difiere del sistema de marcado de grado de acero al carbono y debe verificarse con respecto a la norma pertinente cuando se requiere trazabilidad del material.

Aplicaciones típicas

Los pernos de cabeza hexagonal son el sujetador predeterminado para conexiones estructurales de acero, conjuntos de maquinaria, marcos de bases de equipos, juntas de tuberías con bridas y cualquier aplicación donde se requiera una alta fuerza de sujeción y esté disponible acceso externo con llave. Su estandarización en todas las industrias significa que las herramientas, las especificaciones de torque y los sujetadores de reemplazo están disponibles universalmente, lo que simplifica tanto el ensamblaje inicial como el mantenimiento en campo.

Perno de brida hexagonal

Un perno de brida hexagonal es un perno de cabeza hexagonal con una brida circular integrada en la base de la cabeza. La brida se extiende radialmente más allá del perímetro de la cabeza hexagonal y presenta una superficie de apoyo mayor para el material sujeto que una cabeza hexagonal estándar del mismo tamaño nominal. Esta brida integrada es la característica definitoria del diseño y la razón principal de su selección en lugar de un perno de cabeza hexagonal estándar en muchas aplicaciones.

La función de la brida

La brida cumple la misma función que una arandela plana separada colocada debajo de la cabeza de un perno hexagonal estándar, pero la integra permanentemente en el propio sujetador. Esto elimina la pérdida de arandelas durante el montaje y desmontaje, reduce el número de piezas, evita la rotación o desalineación de las arandelas durante el torsión y garantiza un área de apoyo constante en cada instalación. En entornos de montaje de gran volumen, en particular en la fabricación de automóviles, la eliminación de un componente de arandela separado representa una reducción significativa del tiempo de montaje y del riesgo de omisión de arandelas.

La parte inferior de la brida suele estar dentada en forma de dientes radiales. Estas estrías muerden la superficie sujetada a medida que se aprieta el perno, proporcionando una resistencia mecánica al aflojamiento rotacional que actúa además de la fricción de la rosca. Los pernos de brida dentada son una solución común en aplicaciones sujetas a vibración donde de otro modo se requeriría un elemento de bloqueo separado, como una arandela de seguridad o un compuesto de bloqueo de roscas. Las dentadas hacen que los pernos de brida dentada no sean adecuados para su uso contra superficies terminadas o pintadas donde el marcado de la superficie no es aceptable; en esas aplicaciones, se utilizan versiones no dentadas (brida lisa).

Estándares dimensionales y tamaño de llave

Los pernos de brida hexagonal están estandarizados en métrica en DIN 6921 e ISO 15071 (no dentados) e ISO 15072 (dentados). La porción hexagonal de la cabeza de un perno de brida suele ser más pequeña que la hexagonal de un perno hexagonal estándar del mismo diámetro, porque la carga de la llave se comparte entre las caras hexagonales y el cojinete de brida contra el hombro del casquillo. Este hexágono más pequeño significa que se requiere un tamaño de llave o casquillo diferente en comparación con un perno hexagonal estándar del mismo diámetro nominal: un punto práctico importante para las operaciones de mantenimiento donde se deben tener a mano las herramientas correctas.

Aplicaciones típicas

Los pernos de brida hexagonal se utilizan ampliamente en el ensamblaje de automóviles y sistemas de propulsión, en particular para sujetar componentes a soportes de paredes delgadas, carcasas de chapa metálica y plástico donde la superficie de apoyo agrandada evita el tirón y las estrías brindan resistencia a las vibraciones. También son comunes en equipos agrícolas, vehículos comerciales y ensamblaje de maquinaria en general, donde la velocidad de ensamblaje y la reducción del número de piezas son prioridades.

Perno de carro

El perno del carro tiene una filosofía de diseño claramente diferente de los tipos de pernos de cabeza hexagonal y de brida. Su característica más visible es una cabeza lisa y abovedada sin partes planas externas de la llave; no hay ninguna disposición para aplicar torsión a la cabeza del perno desde arriba. En lugar de ello, se diseña una sección cuadrada o acanalada inmediatamente debajo de la cabeza para incrustarse en el material que se está fijando (madera, plástico o metal blando) y evitar que el perno gire mientras se aprieta la tuerca desde el lado opuesto.

Cómo funciona la función antirrotación

El cuello cuadrado de un perno de carro es ligeramente más grande que el vástago redondo y tiene un tamaño que coincide con el orificio cuadrado perforado o perforado en el material de acoplamiento. Cuando el perno se introduce en el orificio apretando la tuerca, las esquinas del cuello cuadrado muerden el material y bloquean el perno contra la rotación. Esto permite que una sola persona apriete la tuerca sin sujetar la cabeza del perno, una ventaja práctica significativa en aplicaciones de construcción donde el acceso a ambos lados de una junta simultáneamente es difícil o imposible.

La característica antirrotación depende del material. En madera y materiales compuestos, el cuello cuadrado se integra eficazmente en una variedad de valores de torque. En las uniones de metal con metal, el cuello cuadrado requiere un orificio perforado cuadrado correspondiente para funcionar correctamente; en un orificio perforado redondo simple en metal, el perno del carro girará durante el apriete de la tuerca y la carga de sujeción no se puede desarrollar sin sujetar el perno externamente.

Perfil del jefe e implicaciones de seguridad

La cabeza lisa y abovedada de un perno de carro no representa ninguna compra para una llave o destornillador estándar desde la cara expuesta. Una vez instalado con la cabeza al ras de la superficie, alguien que tenga acceso solo al lado de la cabeza no puede quitar el perno; solo se puede usar el lado de la tuerca para desmontar la junta. Esta propiedad de resistencia a la manipulación, si bien no es la razón principal del diseño, hace que los pernos de carro sean una opción preferida para muebles de exterior, equipos de juegos infantiles, cercas y accesorios de seguridad donde se desea restringir el acceso de los sujetadores en la cara expuesta.

Estándares y variantes

Los pernos de carro están estandarizados en ASME B18.5 para sujetadores unificados de pulgadas. Las variantes comunes incluyen el perno de carro de cuello cuadrado estándar, el perno de carro de cuello acanalado (donde las nervaduras longitudinales reemplazan el cuello cuadrado para su uso en orificios redondos en materiales delgados) y el perno escalonado (una variante de cabeza más grande utilizada en la construcción de madera pesada y la fijación de postes utilitarios). Los pernos de transporte se producen más comúnmente en acero con bajo contenido de carbono con acabado galvanizado en caliente o de zinc para uso en exteriores y en construcción, y en acero inoxidable para ambientes marinos y corrosivos.

Aplicaciones típicas

Los pernos de carro son un sujetador estándar en la construcción de estructuras de madera, carpintería de madera, construcción de terrazas, ensamblaje de muebles de madera, equipos recreativos y de juegos infantiles, conexiones de metal a madera en edificios agrícolas y dondequiera que se necesite una cabeza lisa y redondeada en la cara expuesta combinada con un apriete unilateral desde el lado de la tuerca.

Perno de tapa de enchufe

Un perno de tapa de casquillo, también llamado tornillo de tapa de cabeza de casquillo (SHCS), tiene una cabeza cilíndrica con un hueco hexagonal (casquillo) mecanizado en la cara superior. El par se aplica utilizando una llave Allen (llave hexagonal) o una herramienta de accionamiento de casquillo insertada en el hueco interno en lugar de aplicarse a las superficies planas externas. Este diseño de accionamiento interno permite un conjunto de características de instalación fundamentalmente diferente en comparación con los sujetadores hexagonales externos.

Las ventajas del accionamiento interno

La cabeza cilíndrica de un perno de tapa de casquillo tiene un diámetro total significativamente menor que una cabeza hexagonal de resistencia de agarre equivalente, lo que permite instalar el sujetador en ubicaciones con un espacio radial muy limitado alrededor de la cabeza. Esta envoltura de cabezal compacta es una de las principales razones por las que se prefieren los pernos de tapa de casquillo en conjuntos mecánicos de precisión, componentes de máquinas herramienta y construcciones de plantillas y accesorios donde múltiples sujetadores están estrechamente espaciados o adyacentes a superficies mecanizadas.

El accionamiento hexagonal interno transmite torque de manera eficiente a través de una gran área de contacto entre la llave y las paredes del zócalo, lo que permite torques de instalación muy altos en relación con el tamaño del sujetador. Los pernos de tapa de zócalo se especifican rutinariamente en acero de aleación de alta resistencia (clase de propiedad 12.9 en métrica, o equivalente a SAE Grado 8 y superior en pulgadas) y se aprietan a altos niveles de precarga que quitarían las superficies planas externas de un perno hexagonal estándar en el diámetro equivalente.

La cabeza también se puede avellanar en un orificio avellanado de modo que la parte superior de la cabeza quede al ras o debajo de la superficie circundante. Esta es una característica crítica en conjuntos donde un cabezal saliente crearía una interferencia con piezas móviles, componentes coincidentes o protección.

Estándares dimensionales

Los tornillos de cabeza hueca están estandarizados en ASME B18.3 para sujetadores unificados de pulgadas e ISO 4762 para métricos. La altura de la cabeza y la profundidad del casquillo son proporcionales al diámetro nominal, y las dimensiones estándar del avellanado para empotrar el cabezal se tabulan en los mismos estándares. Debido a que el diámetro del orificio avellanado coincide exactamente con el diámetro de la cabeza, el uso de un perno de tapa de casquillo en un orificio avellanado produce una superficie limpia y al ras que no se puede lograr con un sujetador hexagonal externo del mismo diámetro.

Variantes de accionamiento por zócalo

Si bien el casquillo hexagonal es, con diferencia, el tipo de accionamiento más común en los pernos de tapa de casquillo, existen varias variantes disponibles para aplicaciones específicas. Los cabezales de casquillo Torx (estrella de seis puntos) resisten la salida de leva mejor que los hexagonales con un par muy alto y se utilizan en aplicaciones de ensamblaje de producción donde se utilizan herramientas motorizadas. Las unidades Spanner y Pin-in-Hex brindan resistencia adicional a la manipulación al requerir herramientas especializadas que no están disponibles en los canales de hardware generales. Estas variantes se utilizan en hardware de seguridad, sistemas de tránsito y fijación de infraestructura pública donde se debe disuadir el desmontaje no autorizado.

Aplicaciones típicas

Los pernos de tapa de zócalo son el sujetador estándar para maquinaria de precisión, construcción de máquinas herramienta CNC, ensamblaje de colectores hidráulicos, herramientas de matriz y molde, robótica, sistemas de movimiento lineal y cualquier aplicación que requiera una alta fuerza de sujeción en una envoltura compacta. También se utilizan ampliamente en componentes de bicicletas, equipos médicos, gabinetes electrónicos y productos de consumo donde la instalación del cabezal empotrado y una apariencia visual limpia se especifican junto con el rendimiento mecánico.

Comparación de los cuatro tipos de cabezas de pernos

Especificación y selección: adaptación de la cabeza del perno a la aplicación

El tipo de cabeza correcto para una aplicación determinada se deriva de la respuesta a un conjunto definido de preguntas funcionales. Trabajar con estos elimina sistemáticamente las opciones inadecuadas e identifica los tipos de cabezales que cumplen con los requisitos de ingeniería.

¿está disponible el acceso externo a la llave en el lado de la cabeza del perno

Si la cabeza del perno estará en un espacio confinado, empotrada en un orificio avellanado o adyacente a una superficie que evita que una llave se balancee a través del arco necesario para apretar un perno hexagonal, el accionamiento interno del perno de la tapa del casquillo puede ser la única opción viable. Una llave Allen solo necesita el acceso vertical sobre la cabeza del perno para acoplarse y aplicar torsión; no requiere espacio radial para un arco oscilante de llave.

¿La aplicación involucra madera, materiales compuestos u otros materiales blandos

Si el sujetador pasa a través de madera o un material similar y hay acceso a la tuerca desde el reverso, el perno del carro es la opción correcta para la instalación con una sola mano. El cuello cuadrado proporciona antirrotación automática sin necesidad de que nadie sujete la cabeza del perno, y la cabeza lisa de la cúpula presenta una superficie limpia y sin enganches en la cara expuesta.

¿se requiere resistencia a la vibración sin elementos de bloqueo adicionales

Si el conjunto está sujeto a vibraciones y el uso de arandelas de seguridad, tuercas de torsión predominantes o compuesto de bloqueo de roscas no es deseable (debido a los requisitos de velocidad de ensamblaje, la necesidad de un desmontaje limpio o objetivos de recuento de piezas), un perno de brida hexagonal dentada proporciona un grado de resistencia a la vibración a través de las estrías que muerden la superficie sujetada, sin ningún componente adicional.

¿es preocupante el área de superficie de apoyo contra materiales blandos o delgados

Cuando un perno de cabeza hexagonal estándar requeriría una arandela separada para evitar que la cabeza atraviese o se incruste excesivamente en un material sujeto delgado o blando, un perno de brida hexagonal de diámetro equivalente proporciona un área de apoyo más grande en un solo componente. La brida integrada es más confiable que una arandela separada que puede omitirse, desalinearse o perderse durante el mantenimiento.

¿se requiere un cabezal de descarga o sublavado

Cuando el cabezal debe ubicarse en la superficie circundante o debajo de ella para evitar interferencias con componentes adyacentes, piezas de protección o piezas acopladas, solo el perno de la tapa del zócalo utilizado con un orificio avellanado logra esto de manera confiable. La geometría de la cabeza cilíndrica permite perforar el orificio a una profundidad y diámetro precisos que asientan la cabeza exactamente al ras, produciendo una superficie que se puede sellar, pintar u operar contra ella sin que la cabeza del perno cree una obstrucción saliente.

Requisitos de par y precarga

Para los requisitos de precarga más altos con un diámetro de perno determinado, los pernos de tapa de casquillo de la clase de propiedad 12.9 o equivalente proporcionan la mayor resistencia a la tracción y se pueden apretar hasta los valores de par más altos de los cuatro tipos de cabezales analizados aquí. Los pernos de cabeza hexagonal de grado 8 o clase de propiedad 10.9 son la opción estándar para el ensamblaje general estructural y de alta carga. Los pernos de carro suelen ser la opción de menor resistencia en este grupo, ya que se producen más comúnmente en grados de acero con bajo contenido de carbono adecuados para la construcción en madera en lugar de aplicaciones estructurales de alta carga.

Acabado superficial y protección contra la corrosión

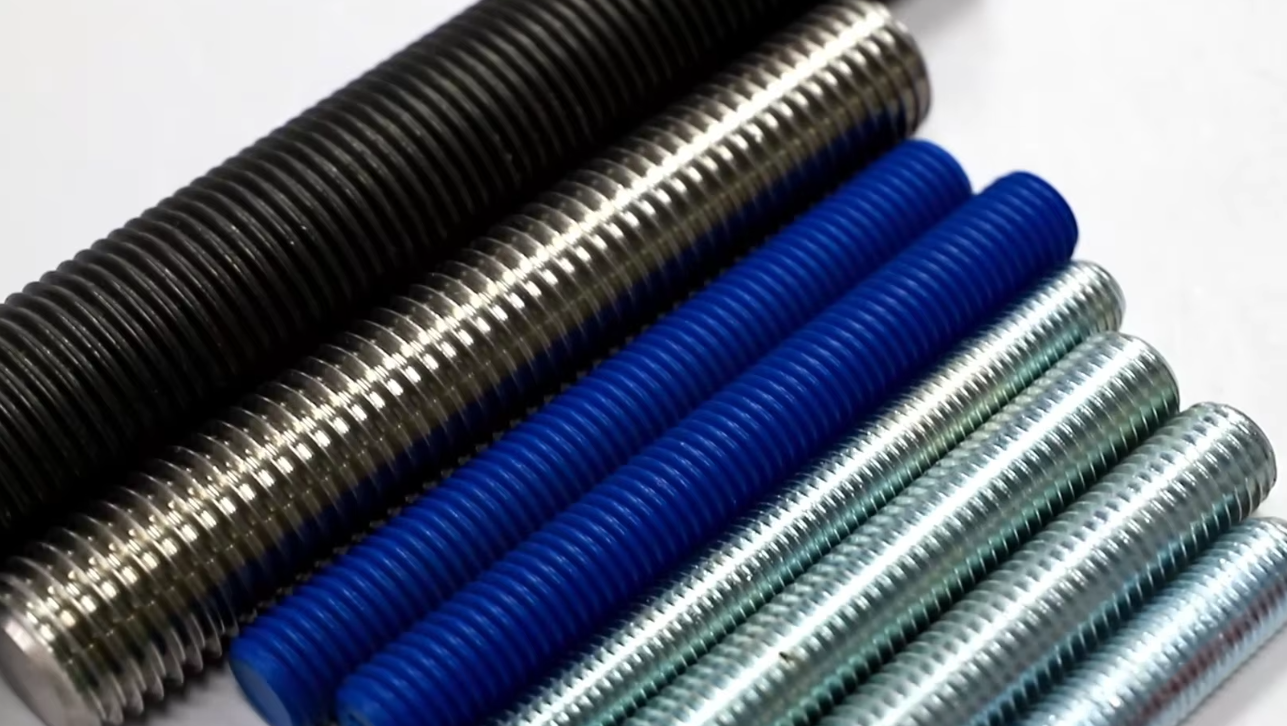

Los cuatro tipos de cabezas de pernos están disponibles con una variedad de acabados superficiales que determinan su resistencia a la corrosión en servicio. El acabado apropiado está determinado por el entorno al que estará expuesto el sujetador y cualquier restricción de compatibilidad galvánica impuesta por los materiales de la junta.

• Galvanoplastia de zinc (transparente, amarilla o negra): El acabado más común para aplicaciones interiores y protegidas de uso general. Proporciona una resistencia moderada a la corrosión (normalmente de 72 a 200 horas de resistencia a la niebla salina según el espesor y el cromato posterior al tratamiento). No afecta significativamente las tolerancias dimensionales. No apto para exposición marina, química o exterior prolongada.
• Galvanizado por inmersión en caliente: Se aplica por inmersión en zinc fundido, produciendo un recubrimiento grueso y altamente resistente a la corrosión (normalmente 1000 horas o más de resistencia a la niebla salina). Estándar para sujetadores estructurales exteriores, pernos de carro en aplicaciones de cubierta y construcción, y equipos agrícolas. El espesor del recubrimiento (45 a 85 micrones) afecta el ajuste de la rosca y puede requerir que se vuelva a tapar la tuerca después de galvanizarla.
• Chapado mecánico de zinc: Se aplica haciendo girar sujetadores con polvo de zinc y perlas de vidrio, produciendo un recubrimiento uniforme sin riesgo de fragilización por hidrógeno. Preferido para sujetadores de alta resistencia (clase de propiedad 10.9 y superior) donde la fragilización por hidrógeno mediante galvanoplastia es una preocupación.
• Acero inoxidable (grados A2 y A4): Proporciona resistencia inherente a la corrosión sin un recubrimiento superficial a través de la capa pasiva de óxido de cromo sobre la superficie del acero. A2 (18-8, equivalente a 304) es adecuado para la mayoría de entornos exteriores y ligeramente corrosivos. A4 (equivalente a 316, con adición de molibdeno) se especifica para entornos marinos, de exposición a cloruros y químicos donde A2 sufriría corrosión por grietas o picaduras.
• Óxido negro: Un recubrimiento de conversión que proporciona una resistencia mínima a la corrosión pero una apariencia negra no reflectante. Común en pernos de casquillo en maquinaria de precisión, sistemas ópticos y electrónica de consumo donde el control de apariencia y reflexión de la luz se especifican junto con una resistencia moderada a la corrosión en interiores.

Siempre se debe verificar la compatibilidad galvánica entre el acabado del sujetador y los materiales que se sujetan. Los sujetadores de acero inoxidable en contacto con aluminio sin tratar en un ambiente marino o húmedo pueden acelerar la corrosión galvánica del aluminio; Los sujetadores galvanizados por inmersión en caliente en contacto con acero sin recubrimiento brindan protección catódica al acero en la interfaz de unión. Estas interacciones son predecibles y manejables con la selección correcta del material, pero deben considerarse en la etapa de especificación en lugar de descubrirse en servicio.
